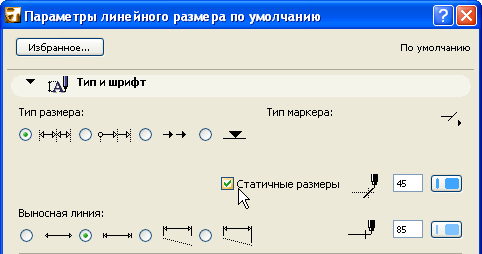

Статичные размеры - это исключение из общего правила, свидетельствующего, что размеры в ArchiCAD являются ассоциативными. Имеется возможность указать, что любой из линейных размеров или отметок уровня является статичным, отметив маркер Статичные размеры в диалоге установки параметров размеров.
Размерная линия статичного размера не отражает никаких изменений в элементах модели. Точки привязки статичных размеров приводятся в виде прямоугольных точек (а не в виде круглых точек, как у ассоциативных размеров.)
Размер, объявленный статичным, уже нельзя вновь сделать ассоциированным. Кроме того, размерная цепочка становится статичной, если удаляются все вершины, служившие точками привязки для ее узлов.
Хотя статичные размерные цепочки играют чисто декоративную роль, они, тем не менее, остаются размерными цепочками в следующих двух аспектах.
1.При повороте и зеркальном отражении размерные числа всегда занимают такое положение, чтобы их можно было читать слева направо или снизу вверх.
2.Если размерные звенья модифицируются в диалоговом окне команды Параметры > Рабочая среда проекта > Размерные числа, то все размерные числа будут обновлены.
Для получения дополнительной информации см. Размерные Числа.
