Элемент сетки имеет две основных составляющих: маркер сетки и линия сетки.
Линия сетки может показываться в трех различных форматах для удовлетворения различных потребностей создания документации.
Маркеры сетки могут по желанию показываться или не показываться на обоих концах линий сетки согласно выбранному варианту в панели План этажа инструмента Сетка.
Вы можете графически смещать маркеры сетки относительно линии сетки с использованием команды локальной панели.
См. Редактирование элемента сетки.

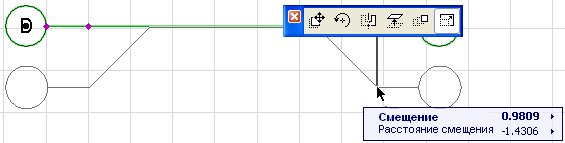

Когда Вы смещаете маркеры сетки в сторону, определенные отрезки линии также смещаются вместе с ними. Длина такого отрезка является расстоянием смещения.
Величина смещения по умолчанию устанавливается в панелях План этажа и Разрез/фасад диалогового окна Параметры элемента сетки.
