Важным преимуществом объектно-ориентированного файлового формата IFC (Industry Foundation Classes) является наличие в нем описания объектов. IFC не только сохраняет все геометрические 3D-описания, но и расположения объектов и их взаимосвязи, а также все спецификации (параметры) каждого объекта. При обмене с помощью IFC ArchiCAD может взаимодействовать с различными программами конструктивного, механического и энергетического анализа.
Важно знать, какая именно информация должна быть экспортирована в различные программы. Например, инженеры-проектировщики строительных конструкций хотят иметь несущие конструкции здания, а консультантам по HVAC необходима дополнительная информация, касающаяся внутреннего содержимого здания. Помимо подготовки (описанной выше), интерфейс IFC ArchiCAD позволяет произвести фильтрацию экспортируемой модели.
Предварительно определенные (однако, настраиваемые) трансляторы позволяют существенно упростить использование параметров обмена моделями IFC, предоставляя возможность инициирования экспорта/импорта “одним щелчком”.
См Параметры Импорта/Экспорта.
После экспорта модели IFC хорошим правилом является ее проверка в программе просмотра файлов формата IFC. Имеется ряд таких свободно доступных программ:
•DDS-CAD Viewer: http://www.dds-cad.net
•Nemetschek IFC Viewer: http://www.nemetschek.com
•Solibri Model Viewer: http://www.solibri.com
•Tekla BIMsight: http://www.teklabimsight.com
Дополнительная информация может быть найдена по следующему адресу: http://www.ifcwiki.org.
Прочтите о Работа с IFC.

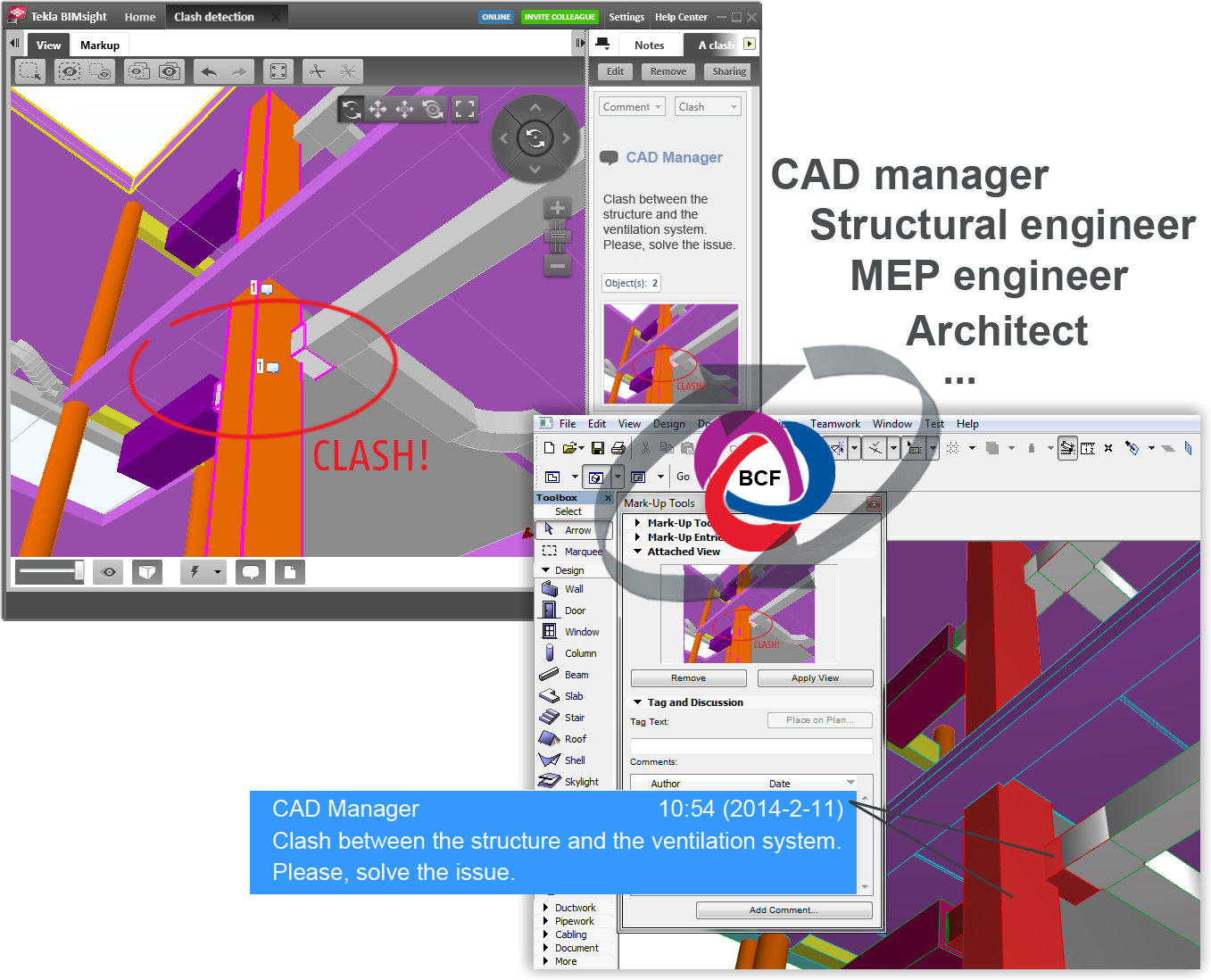

Обмен данными на основе IFC может быть улучшен путем использования при взаимодействии так называемого формата BCF (BIM Collaboration Format). При объединении в одном проекте нескольких IFC-моделей, созданных специалистами разных разделов, использование BCF позволяет участникам проектирования комментировать выявленные несоответствия и проблемы (например, коллизии). Комментарии BCF содержат ссылочные IFC GUID элементов и вложенное изображение предпросмотра (снимок экрана); это дает пользователям возможность легко отыскать “проблемные” элементы модели, воспользовавшись сохраненным во вложенном виде положением камеры. Инструмент Разметки ArchiCAD поддерживает импорт, экспорт и комментарии BCF. Многие профессиональные приложения и программы просмотра, упомянутые выше, также поддерживают формат BCF.
См Использование BCF в Разметке Проекта.
