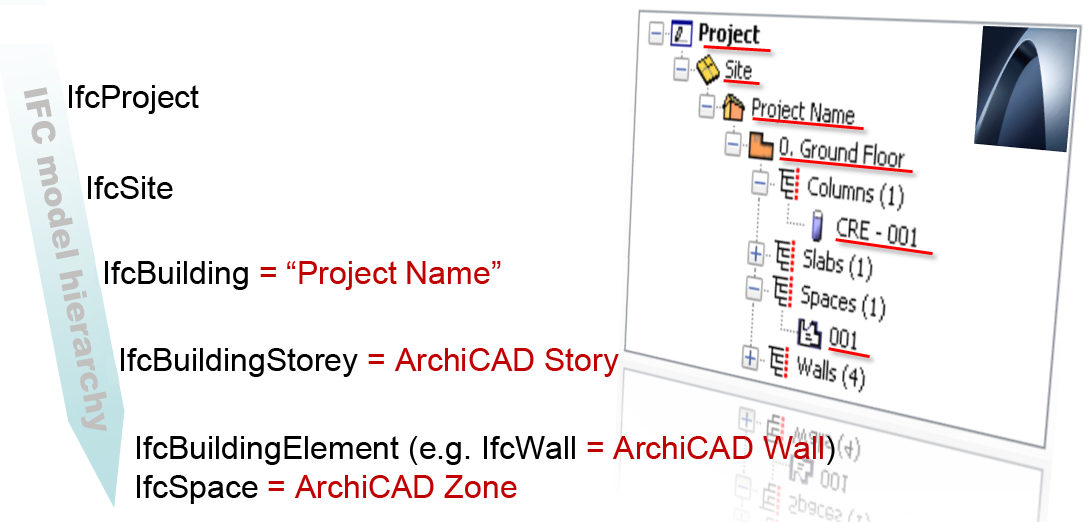

Модель IFC представляет собой совокупность иерархически упорядоченных сущностей IFC. Как показывается на приводимом ниже рисунке, каждый уровень этажа (IfcBuildingStorey) имеет свой собственный этаж в ArchiCAD, например, при импорте модели IFC или при представлении текущего проекта в менеджере IFC.
В ArchiCAD все объекты и элементы привязываются к собственным этажам. Таким образом, по умолчанию они представляются в иерархии модели IFC в виде списка по IfcBuildingStorey (уровням этажей), имена которых совпадают с собственными этажами элементов. Однако, в Менеджере IFC, элементы связываться напрямую с IfcSite или IfcBuilding. Так, соседние здания (например, созданные при помощи инструмента Морф) и элементы окружающей среды (деревья, ограды, дороги, и т.п.) могут принадлежать местности, а не проектируемому зданию и его этажам.
См Менеджер IFC.
По умолчанию элементы IFC (например, IfcBuildingElements) и сущности IfcSpace находятся на одном уровне в иерархии модели IFC. Тем не менее, объекты ArchiCAD (например, элементы мебели и инженерных сетей) и Морфы, независимо от их Классификации элементов, могут отображаться при экспорте в IFC в соответствии с Зонами ArchiCAD (IfcSpace), в которых они находятся, а не в соответствии с привязкой к собственным этажам.
См. “Древовидное представление менеджера IFC” в Параметры IFC.
Управление верхними уровнями иерархии модели IFC - то есть, IfcProject, IfcSite, IfcBuilding и IfcStorey - может осуществляться только через Менеджер IFC, в котором можно также редактировать их IFC-данные.
См Менеджер IFC.
Тем не менее, значения IFC-реквизитов этих пространственных элементов определяются на основании данных текущего проекта ArchiCAD.
См. таблицу Сопоставление Данных.
IfcSite является географическим местом IfcProject. Она может иметь геометрию, но она не является обязательной. В ArchiCAD геометрия местности представляется элементами 3D-сетки и объектами типа местность и элементами, классифицируемыми как “Геометрия местности”.
ArchiCAD может оперировать и поэтому может импортировать только одно здание (IfcBuilding). Однако ArchiCAD может импортировать более одной местности (IfcSite), даже если IfcSite располагается выше IfcBuilding в иерархии. В связи с этим, при импорте файла IFC, который содержит много зданий, Вы можете выбрать только один из них для импорта.
См Шаг 4: Выбор здания или местности.
Вместе с тем, другие программы могут экспортировать топологию зданий во многих IfcSites. В этом случае импорт IfcBuilding приводит к импорту всех местностей (IfcSites), объединенных в одну IfcSite, которая точно содержит импортируемое здание. В результате Вы получаете один IfcSite и один IfcBuilding, однако IfcSite включает все местности IfcSites.
