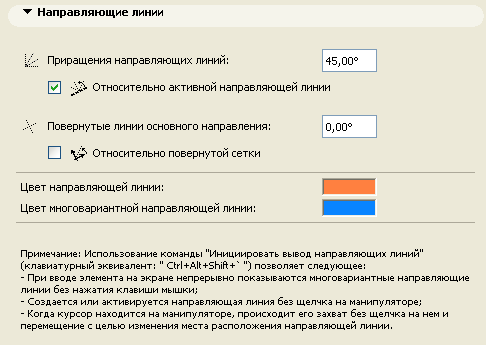

(Параметры > Окружающая Среда > Параметры Направляющей Линии)
Для получения дополнительной информации, см. Направляющие линии.
Приращения Направляющих Линий:
Указываемое здесь значение угла определяет приращение при показе Направляющих Линий. (Инкрементные Направляющие Линии показываются, если выбран одноименный вариант в диалоге Параметров Направляющих Линий.)
•Относительно активной Направляющей Линии: Отметьте этот маркер, чтобы создавать инкрементные направляющие линии относительно текущей активной Направляющей Линии.
Повернутые Линии Основного направления:
Эти Направляющие Линии отображаются при включении Основных Направляющих Линий в диалоге Параметров Направляющих Линий. Они создаются под определенным здесь углом и с приращением в 90 градусов.
•Относительно Повернутой Сетки. Отметьте этот маркер для отображения Повернутых Основных Направляющих Линий относительно Повернутой Сетки. В противном случае они создаются относительно глобальных координат.
Цвет Направляющей Линии. Выберите здесь цвет Направляющих Линий.
Цвет многовариантной Направляющей Линии. Выберите цвет многовариантных Направляющих Линий.
Примечание: Это цвет временных Направляющих Линий, появляющихся при вводе в любой точке. После выбора одной из этих направляющих линий, применяется обычный Цвет Направляющей Линии.
См. Показ направляющий линий в вершине элемента.
См. также Параметры направляющих линий.
Примечание: Использование команды “Инициировать Вывод Направляющих Линий” позволяет:
•при вводе элемента постоянно показывать многовариантные Направляющие Линии в точке ввода без помощи мыши;
•создавать или активировать Направляющую Линию без щелчка на манипуляторе;
•когда курсор находится на манипуляторе, захватить его и перетащить, чтобы сместить Направляющую Линию, без щелчка на манипуляторе.
