Показ на плане этажа двери/окна: Символический и Сечение и низ

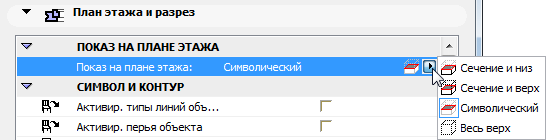

Используйте параметр Показ на плане этажа в диалоге Параметры двери/окна (панели Представление на плане и в разрезе), чтобы указать способ представления проема:

•Символический (выбирается по умолчанию). Это стандартный символ объекта, который определяется независимо от внешнего 3D-вида элемента.

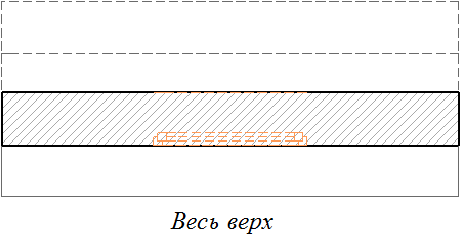

•Весь верх. Символический 2D-вид элемента приводится с реквизитами верхней части.

Примечание: Определите реквизиты верхней части (тип линии, перо) в панели Представление на плане и в разрезе диалога Параметры двери/окна.

См. Использование 2D-реквизитов из панели Представление на плане и в разрезе.

Эти реквизиты применяются не зависимо от того, отмечены ли маркеры Активировать тип линий/перья/реквизиты.

В случае наклонных стен Вы можете предпочесть более реалистическое изображение двери или окна в сечении: выберите либо Сечение и низ, либо Сечение и верх, чтобы увидеть все части окна в наклонной стене.

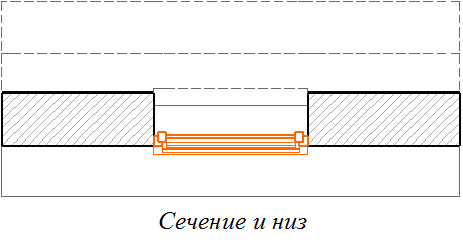

•Сечение и низ. Показывается отсеченная часть 3D-модели элемента и плюс его неотсеченная (нижняя) часть.

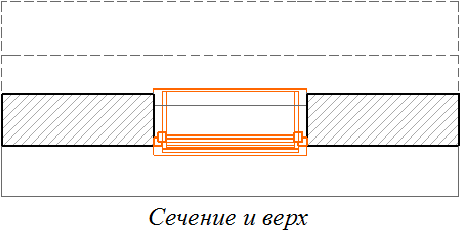

•Сечение и верх. Показывается отсеченная часть 3D-модели элемента (то есть в плоскости сечения плана этажа) и плюс его верхняя часть (то есть часть элемента, расположенная выше плоскости сечения плана этажа) и его неотсеченная (нижняя) часть.
