Далее приводится описание закладки Стиль и размеры коробки панели графического интерфейса диалога Параметры двери для навесной двери с боковой панелью и фрамугой из библиотеки INT ArchiCAD.
Используйте эту закладку для определения коробки двери.
Стиль коробки. Выберите один из трех стилей коробки. Стиль 1 самый простой; Стили 2 и 3 имеют дополнительные параметры для ограничителя двери и углубления полотна двери в коробку.
Примечание: Если выбранная дверь имеет тип проема на два выхода, то автоматически используется стиль 1 коробки. В этом случае параметр стиля коробки не показывается.
В зависимости от выбранного стиля коробки установите параметры ширины и толщины коробки, а также толщины полотна и остекления.
Ширина коробки. Чтобы установить различную ширину коробки со всех сторон, снимите отметку с маркера Одинаковая ширина коробки.
Толщина коробки. Используйте маркеры толщины коробки для настройки параметров толщины. Снимите отметку с маркера Одинаковая толщина коробки, чтобы можно было изменять параметр толщины.
Примечание: По умолчанию этот маркер отмечен и обесцвечен (недоступен.) Параметр становится доступным при отметке маркера Толщина коробки=толщина стены и если все створки двери открываются в одном направлении. (По умолчанию полотна двери и боковые панели/фрамуги открываются в разные стороны.)

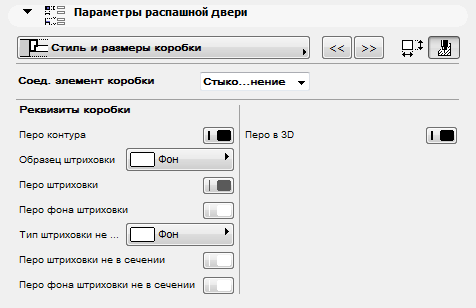

Реквизиты коробки двери
Чтобы установить реквизиты штриховки, покрытия и пера коробки, щелкните на кнопке (вверху справа страницы коробки).
Параметр Перо в 3D действует на видимые части коробки и створки
•в 3D-окне
•и в 3D-подобных изображениях на плане этажа - то есть в сечениях, когда для показа на Плане этажа для двери установлен вариант Сечение и верх.
Примечание: Для сечений проемов, с установленным вариантом показа “Сечение и низ”, используется Перо контура.
