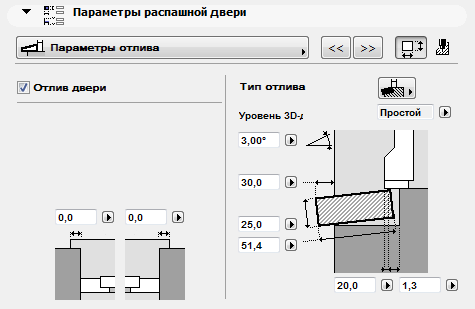

Далее приводится описание закладки Параметры отлива панели графического интерфейса диалога Параметры двери для навесной двери с боковой панелью и фрамугой из библиотеки INT ArchiCAD.
Отметьте маркер Отлив двери, чтобы дверь имела отлив. Используйте остальные управляющие элементы для определения параметров отлива.
Воспользуйтесь всплывающим меню Тип отлива, чтобы выбрать вариант отлива. Каждый тип отлива имеет свои параметры.
Параметры включают толщину, ширину, угол, выступ, а также специфические для каждого типа отлива параметры.
Сдвиг вглубь. Расстояние, на которое отлив заводится под коробку двери (это расстояние не может превышать толщины коробки). Это значение добавляется к ширине отлива.
Реквизиты отлива

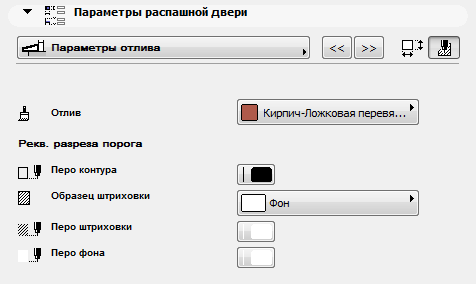

Чтобы установить реквизиты штриховки, покрытия и пера отлива, щелкните на кнопке (вверху справа страницы отлива), чтобы открыть страницу Реквизиты. (Реквизиты пера и штриховки показываются только в разрезах.)
