Далее приводится описание закладки Параметры ставней панели графического интерфейса диалога Параметры двери для распашной двери с боковой панелью и фрамугой из библиотеки INT ArchiCAD.
Используйте эту закладку, чтобы настроить ставни двери. Ставни не используются, если дверь имеет приподнятую боковую панель.
Откройте всплывающее меню Тип для выбора типа ставней. Остальные параметры изменяются в зависимости от выбранного типа ставней.
Открытый в 3D. (Для открытых ставней.) Показываются ставни в открытом состоянии в 3D-окне.
Угол открывания в 3D. Для перемещающихся ставней укажите, как далеко они открываются в 3D-видах. (Вы также можете редактировать открывание ставней графически в 3D-окне с помощью редактируемых узловых точек.)

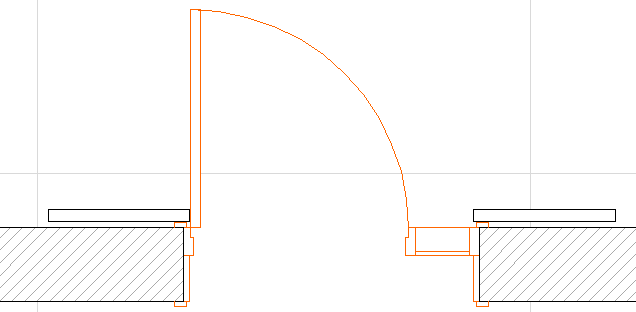

2D-символ. Отметьте этот маркер, чтобы показать ставни символически в 2D-окне.
Дополнительная рама. Отметьте этот маркер, чтобы показать (в 3D-окне) раму ставней, прилегающую к двери.
Высота ставня. Введите значение высоты ставня или отметьте маркер Автоматическая высота ставня , чтобы она имела ту же высоту, что и дверной проем.

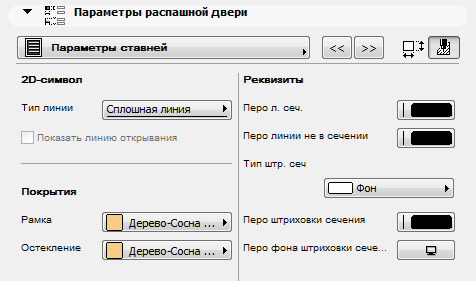

Чтобы установить реквизиты штриховки, покрытия и пера ставней, щелкните на кнопке (вверху справа страницы ставней).
