Далее приводится описание закладки Декоративная перемычка панели графического интерфейса диалога Параметры двери для распашной двери с боковой панелью и фрамугой из библиотеки INT ArchiCAD.
Используйте эту закладку для определения Декоративная перемычки двери.

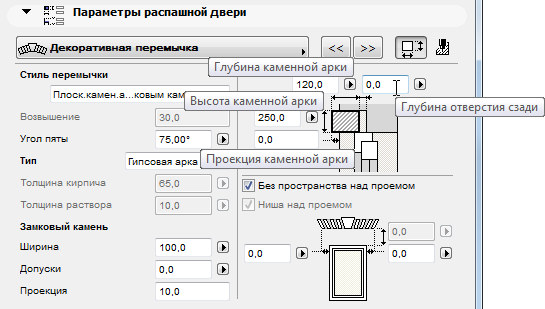

Стиль перемычки. Выберите стиль перемычки. Остальные управляющие элементы изменяются в зависимости от выбранного стиля перемычки.
Возвышение. Значение подъема перемычки.
Угол пяты. Для плоской каменной арки.
Тип. Выберите Гипсовая или Кирпичная. При выборе кирпичной перемычки предоставляется возможность указать толщину кирпича и раствора.
Примечание: Использование большого количества кирпичных перемычек может существенно увеличить размер модели.
Замковый камень. Для стилей перемычек с замковым камнем установите значения ширины, выступа (если замковый камень выдается вверх над аркой) и проекции (если он выдается горизонтально относительно арки).
Поля справа устанавливают значения высоты и глубины перемычки, глубины отверстия сзади и проекцию арки по горизонтали.

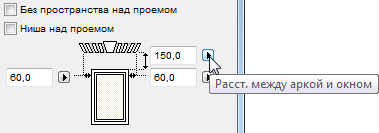

Без пространства над проемом: Отметьте этот маркер, чтобы перемычка располагалась непосредственно над дверью (над верхней обвязкой дверной коробки).
Если этот маркер не отмечен, то можно указать расстояние между верхом двери и перемычкой.
Ниша над проемом: Отметьте этот маркер, чтобы создать нишу под перемычкой.
Выступ по горизонтали. : Используйте эти два поля, расположенные с обеих сторон рисунка, чтобы определить выступ перемычки за пределы боковых сторон двери.

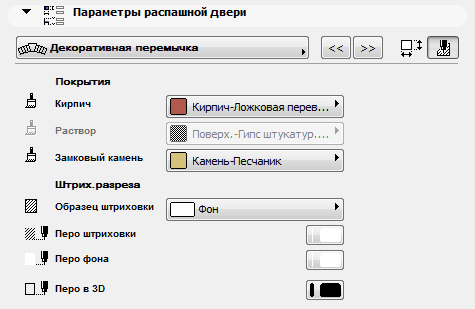

Реквизиты декоративной перемычки
Чтобы установить реквизиты штриховки, покрытия и пера каменной перемычки, щелкните на кнопке (вверху справа страницы декоративной перемычки).
