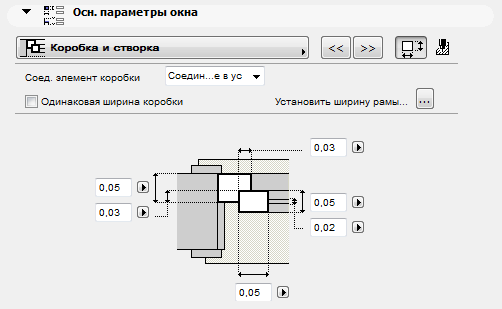

Далее приводится описание закладки Коробка и створка панели графического интерфейса диалога Параметры окна для окон основного типа из библиотеки INT ArchiCAD.
Используйте эти управляющие элементы, чтобы установить ширину и толщину коробки и створки.
Примечание: Чтобы выбрать тип створки, используйте закладку Параметры створки.
Соединение элемента коробки. Выберите Угловое соединение или Стыковое соединение.
Одинаковая ширина коробки. Отметьте этот маркер, чтобы коробка имела одинаковую ширину во всей конструкции окна. Чтобы установить различную ширину коробки для различных сторон, снимите отметку с этого маркера и щелкните на кнопке Установить ширину коробки для перехода в закладку Ширина коробки.
См. Ширина коробки.

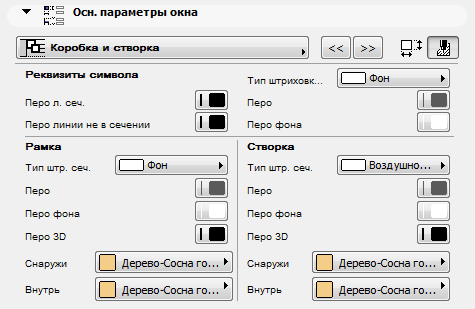

Реквизиты коробки и створки
Чтобы установить реквизиты штриховки, покрытия и пера коробки и створки, щелкните на кнопке (вверху справа страницы коробки и створки).
Параметр Перо в 3D действует на видимые части коробки и створки
•в 3D-окне
•и в 3D-подобных изображениях на плане этажа - то есть в сечениях, когда показ на плане этажа для окна установлен в Сечение и низ или Сечение и верх.
