Ниже приводится описание закладки Параметры отлива панели графического интерфейса диалога Параметры окна для окон основного типа из библиотеки INT ArchiCAD.
Используйте эту закладку для определения отлива окна.
Отметьте маркер Отлив, чтобы окно имело отлив.
Примечание: Отлив также может быть настроен для окна в закладке Общие параметры.

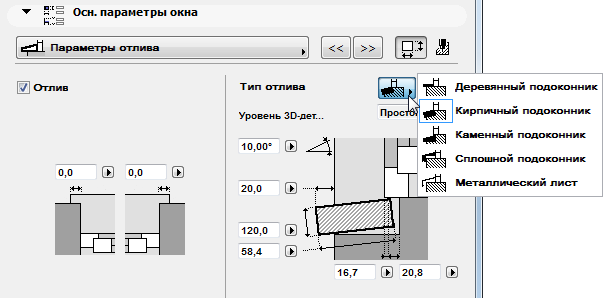

Выберите Тип отлива из всплывающего меню. Параметры отлива зависят от его типа. Параметры включают толщину, ширину, угол, выступ, а также специфические для каждого типа отлива параметры.
Для некоторых типов отлива маркер Зазор отлива предоставляет возможность указать способ измерения высоты отлива: при отметке этого маркера высота отлива включает его толщину. Если маркер не отмечен, высота отлива будет простираться только до его низа.
Для некоторых типов отливов имеется возможность сделать их изогнутыми, если окно размещается в криволинейной стене. отметьте маркер Является криволинейной в криволинейной стене.

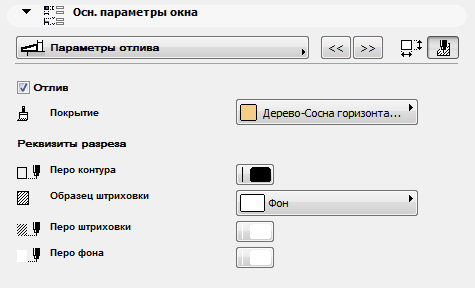

Реквизиты отлива
Чтобы установить реквизиты штриховки, покрытия и пера отлива, щелкните на кнопке (вверху справа страницы отлива), чтобы открыть страницу Реквизиты.
