Далее приводится описание закладки Параметры навеса панели графического интерфейса диалога Параметры окна для окон основного типа из библиотеки INT ArchiCAD.
Используйте эту закладку, для определения навеса окна.

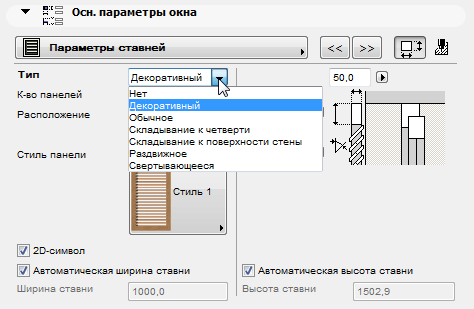

Откройте всплывающее меню Тип для выбора типа ставней. Остальные параметры изменяются в зависимости от выбранного типа ставней.
Открытый в 3D. (Для открытых ставней.) Показываются ставни в открытом состоянии в 3D-окне.
Угол открывания в 3D. Для перемещающихся ставней укажите, как далеко они открываются в 3D-видах. (Вы также можете редактировать открывание ставней графически в 3D-окне с помощью редактируемых узловых точек.)
2D-символ. Отметьте этот маркер, чтобы показать ставни символически в 2D-окне. (Не показываются при масштабе меньше 1:100.)
Дополнительная рама. Отметьте этот маркер, чтобы показать (в 3D-окне) раму навеса, прилегающую к окну.
Высота ставня. Введите значение высоты ставни или отметьте маркер Автоматическая высота ставни, чтобы она имела ту же высоту, что и оконный проем.
Реквизиты навеса
Чтобы установить реквизиты штриховки, покрытия и пера ставней, щелкните на кнопке (вверху справа страницы ставней).
