Далее приводится описание закладки Каменная арка панели графического интерфейса диалога Параметры окна для окон основного типа из библиотеки INT ArchiCAD.
Используйте эту закладку, чтобы определить каменную арку окна.

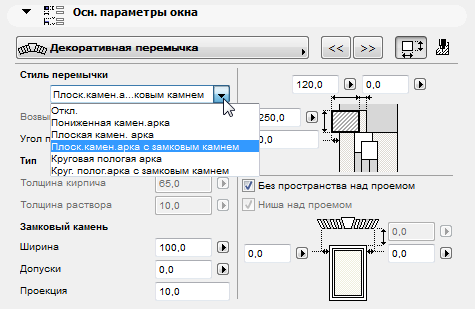

Стиль перемычки. Выберите стиль перемычки. Остальные управляющие элементы изменяются в зависимости от выбранного стиля перемычки.
Возвышение. Значение подъема перемычки.
Угол пяты. Для плоской каменной арки.
Тип. Выберите Гипсовая или Кирпичная. При выборе кирпичной арки предоставляется возможность указать толщину кирпича и раствора.
Примечание: Использование большого количества кирпичных перемычек может существенно увеличить размер модели.
Замковый камень. Для стилей перемычек с замковым камнем установите значения ширины, выступа (если замковый камень выдается вверх над аркой) и проекции (если он выдается горизонтально относительно арки).

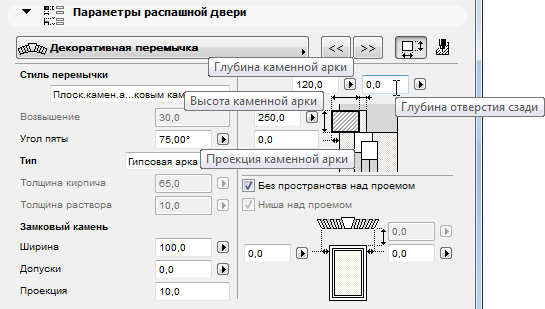

Поля справа устанавливают значения высоты и глубины перемычки, глубины отверстия сзади и проекцию арки по горизонтали.
Без пространства над проемом: Отметьте этот маркер, чтобы арка располагалась непосредственно вверху двери (над верхней обвязкой дверной коробки).

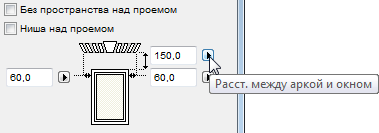

Если этот маркер не отмечен, то можно указать расстояние между верхом двери и перемычкой.

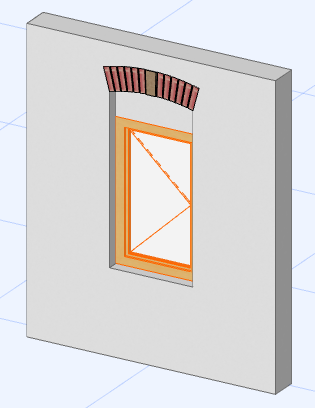

Ниша над проемом: Отметьте этот маркер, чтобы создать нишу под перемычкой.
Выступ по горизонтали. : Используйте эти два поля, расположенные с обеих сторон рисунка, чтобы определить выступ арки за пределы боковых сторон окна.

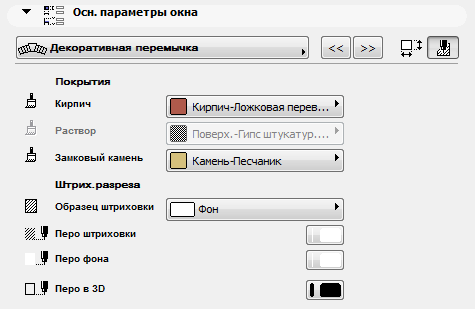

Реквизиты декоративной перемычки
Чтобы установить реквизиты штриховки, покрытия и пера каменной перемычки, щелкните на кнопке (вверху справа страницы декоративной перемычки).
