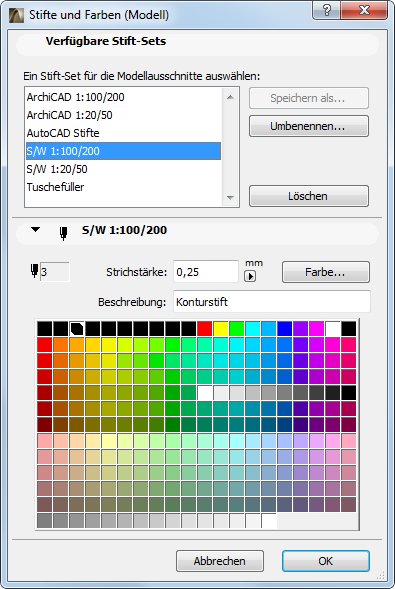

Zum Auswählen und Anwenden eines Stift-Sets verwenden Sie:
Optionen > Elementattribute > Stifte und Farben
oder
Dokumentation > Stift-Sets > Stifte & Farben aufgeführt und verwaltet.
Mit beiden Befehlen wird dasselbe Dialogfenster geöffnet.
Siehe Dialogfenster Stifte und Farben.
Wählen Sie ein Stift-Set in der Liste “Verfügbare Stift-Sets” aus und klicken Sie auf OK.
Mit dem Popup-Menü Stift-Set in der Schnell-Optionen Palette können Sie das Stift-Set Ihres Modell-Ausschnitts schnell ändern.
Siehe Schnell-Optionen-Palette.
Anwenden eines separaten Stift-Sets für das Layoutbuch
Sie können für die Modell-Ausschnitte und das Layoutbuch separate Stift-Sets verwenden. Der Name des Dialogfensters enthält entweder “Modell” oder “Layoutbuch”, je nachdem, welche Art von Fenster aktiv ist.
Die Einstellungen Stifte & Farben (Layoutbuch) werden nur auf die im Layout platzierten Elemente angewendet (z. B. Auto-Text und Masterlayout-Elemente), nicht jedoch auf den Inhalt platzierter Zeichnungen.
Anwenden eines Stift-Sets auf eine Zeichnung

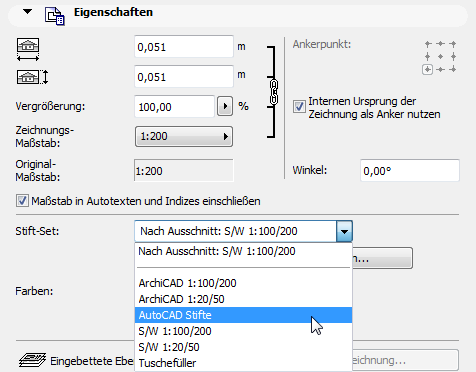

Wenn Sie einen Ausschnitt im Layout platzieren, wird er zu einer Zeichnung. Standardmäßig verwendet die in einem Layoutbuch platzierte Zeichnung ihr eigenes Stift-Set (das in den Zeichnungseinstellungen des Ausschnittes gesicherte Set - standardmäßig das für die Modell-Ausschnitte des Projektes definierte Stift-Set). Sie können dieses Stift-Set jedoch in den Zeichnungseinstellungen im Eigenschaften-Teilfenster überschreiben. Klicken Sie auf das Dropdown-Menü Stift-Set und wählen Sie ein anderes Stift-Set nur für diese Zeichnung aus.
Siehe Zeichnung - Eigenschaften Paneel.
Zeichnungen, die aus externen Dateien stammen wie beispielsweise DWG/DXF/PDF-Dateien, die mit dem ARCHICAD Zeichnungs-Werkzeug platziert wurden, können auf die gleiche Weise Stift-Sets zugeordnet werden: klicken Sie auf das Dropdown-Menü Stift-Set und wählen Sie ein anderes Stift-Set nur für diese Zeichnung aus.
Alternativ dazu können Sie das Stift-Set des Quellausschnitts ändern. Wechseln Sie zum entsprechenden Dialogfenster Ausschnitt-Einstellungen und wählen Sie ein anderes Stift-Set im Popup-Menü aus:
Siehe Ausschnitt-Einstellungen Dialogfenster.
