Erstellen einer einzelnen ebenen Fassade auf dem Grundriss

Zum Erstellen einer einzelnen ebenen Fassade aktivieren Sie das Fassaden-Werkzeug und wählen Sie die Geometriemethode Polylinie - Einfach im Infofenster aus.

Anmerkung: Die Geometriemethode Polylinie steht auch im Fenster Schnitt, Ansicht oder Innenansicht zur Verfügung. In diesen Fenstern extrudiert die Methode “Einzeln” die Fassade lotrecht zu der Schnittebene.

Siehe Positionierung der Fassade im Schnittansicht.

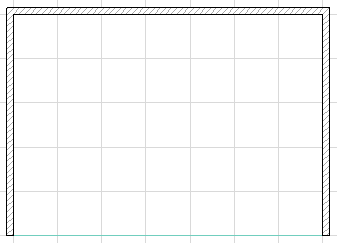

Angenommen, Sie arbeiten am folgenden Grundriss eines zweigeschossigen Projektes und wollen eine Fassade auf die verbleibende Seite des Gebäudes platzieren.

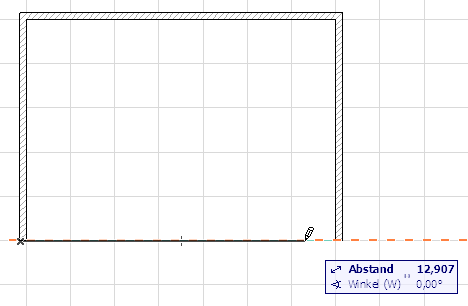

Zeichnen Sie eine Referenzlinie, die die Länge der Fassade angibt.

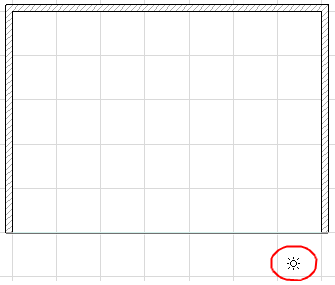

Klicken Sie, um die Referenzlinie zu platzieren. Der Sonnen-Cursor erscheint: Klicken Sie mit dem Sonnen-Cursor, um die “Außenseite” der Fassade festzulegen. Bewegen Sie in diesem Beispiel den Cursor zur Außenseite des Gebäudes und klicken Sie.

Geben Sie in dem daraufhin angezeigten Dialogfenster Fassade platzieren die Höhe und die Neigung der Fassade ein (Standardwert: 90 Grad). Hier werden wir 6,20 m eingeben und den Winkel bei 90 Grad für eine vertikale Fassade belassen.

Anmerkung: Die drei Symbole im Abschnitt Positionierung des Dialogfensters bieten Ihnen verschiedene Methoden zur Definition der Höhe der Fassade.

Weitere Informationen hierzu finden Sie unter Fassade platzieren: im Grundriss und 3D-Fenster.

Klicken Sie anschließend auf Platzieren, um das Dialogfenster zu schließen. Die Fassade wird erstellt.

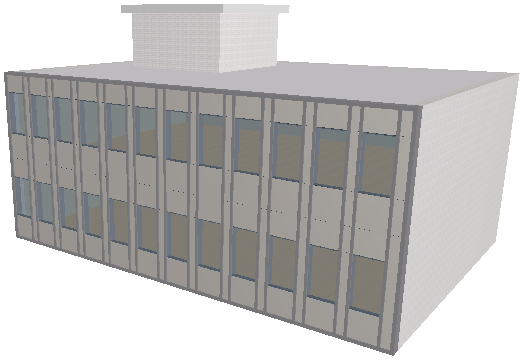

Sehen Sie sich nun das Ergebnis im 3D-Fenster an.

Um die einzelnen Bestandteile der Fassade im Bearbeitungsmodus zu bearbeiten, wählen Sie die Fassade aus und klicken Sie auf die Schaltfläche Bearbeiten. (Wenn Sie die Fassade im Grundriss oder Schnitt/Ansicht auswählen, heißt die Schaltfläche “In 3D bearbeiten”.)

Siehe Fassaden-Bearbeitungsmodus.
