Berechnung der Schicht/der Komponentenfläche

Verwenden Sie das Feld Schicht/Komponenten Fläche zur Berechnung von Komponenten der einfachen, mehrschichtigen oder profilierten Elemente.

Anmerkung: Morphs und einfache nicht ummantelte Stützen bilden eine Ausnahme: Die Schichtfläche kann für diese Elemente nicht berechnet werden.

Schicht/Komponentenvolumen und Fläche sind als GDL-Anfragen zur Verwendung in den Listen- und Eigenschafts-Objekten verfügbar. Schicht/Komponentenvolumen und Fläche können in platzierbaren Elementen wie beispielsweise Etiketten jedoch nicht als Parameter angezeigt werden.

Für die meisten Elemente entspricht die berechnete Fläche der Projektion auf eine virtuelle Ebene, die durch die Mitte der Schicht/Komponente läuft.

Die folgende Tabelle liefert weitere Details über die Flächenberechnung bei den einzelnen Elementtypen.

Ein- oder mehrschichtiges Element	Welche Fläche wird zur Berechnung der Schicht/Komponentenfläche verwendet?

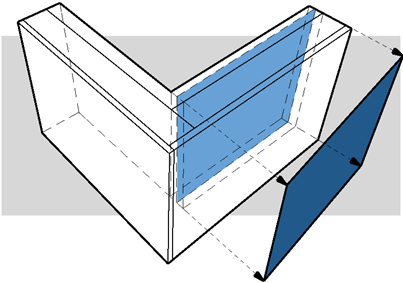

Regelmäßige gerade Wand	Die vertikale Fläche, die durch die Mitte der Schicht verläuft.

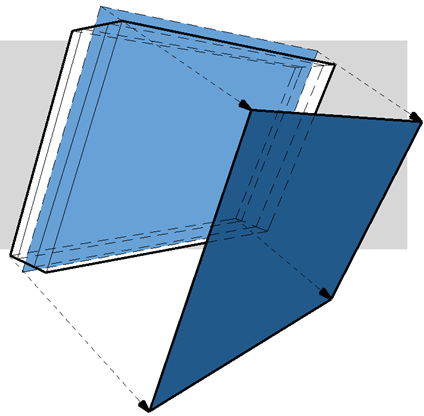

Geneigte Wand	Die geneigte Fläche, die durch die Mitte der Schicht verläuft.
Gebogene Wand	Die Fläche des vertikalen Zylinders, die durch die Mitte der Schicht verläuft.

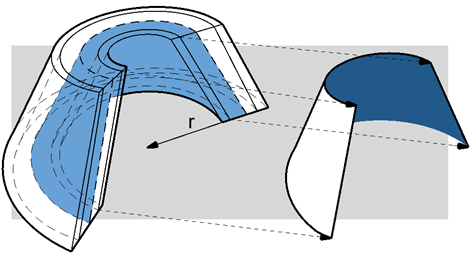

Gebogene geneigte Wand	Die Fläche des Konus, die durch die Mitte der Schicht verläuft.

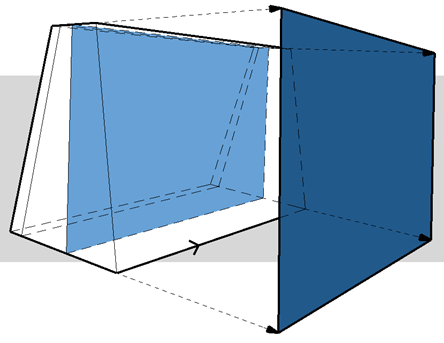

Doppelt geneigte Wand	Die Fläche der Schicht mit variabler Dicke, die der Referenzlinie der Wand am nächsten liegt.
Trapezwand	Die Fläche der Schicht mit variabler Dicke, die der Referenzlinie der Wand am nächsten liegt.
Polygonwand	Die Flächen der vertikalen Polygone, die durch die Referenzkanten definiert sind.
Dachfläche	Fläche des Daches.

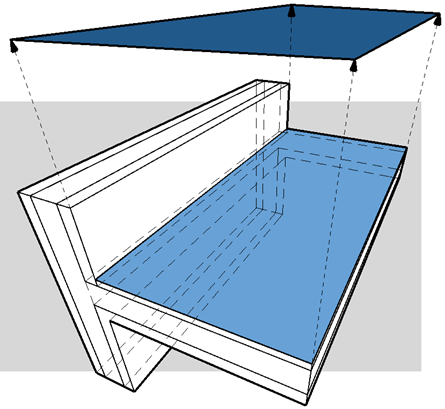

Decke	Fläche der Decke.

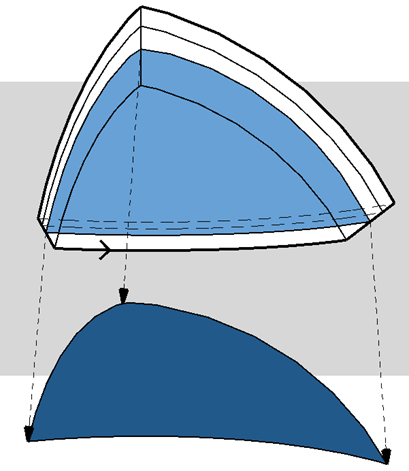

Schale	Die Fläche der Schicht, die näher an der Referenzebene der Schale liegt
Freifläche	Die Freiflächen Referenzfläche

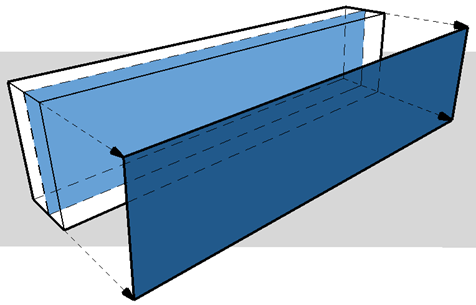

Gerader Unterzug	Vertikale Fläche des Unterzugs
Stütze ohne Ummantelung	Es wird keine Schicht/Komponentenfläche berechnet.

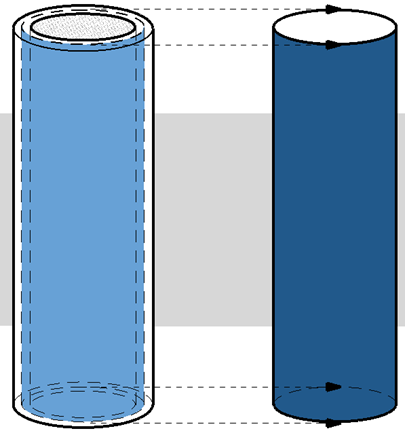

Stütze mit Ummantelung (kreisförmig)	Kreisförmige Stütze mit Ummantelung: Die Fläche der Mittellinie der Ummantelungs-Komponente.

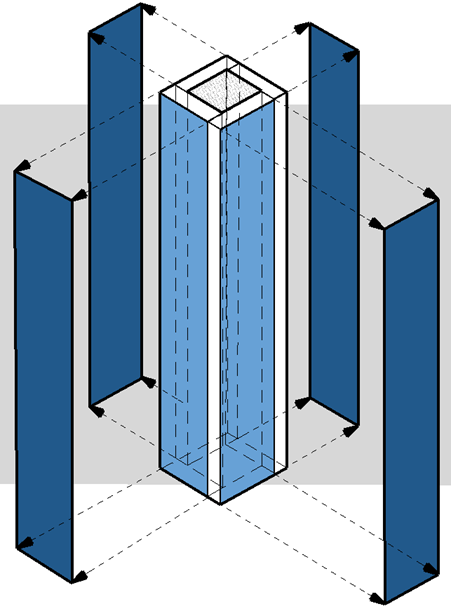

Stütze mit Ummantelung (rechteckig)	Das Programm berechnet die Ummantelung, als sei sie wie gezeigt in vier Teile geteilt, und die vertikalen Flächen der einzelnen Teile wird verwendet.
Morph	Es wird keine Schicht/Komponentenfläche berechnet.

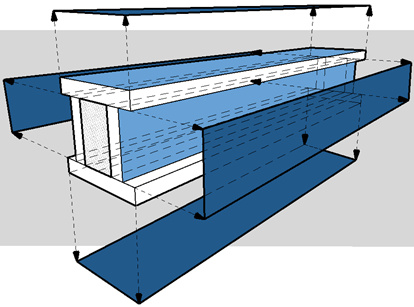

Für komplexe Profile kann die Fläche der einzelnen Komponenten berechnet werden.

Beim Auflisten dieser Flächen für ein Profilelement haben Sie die Kontrolle über folgende Punkte:

•welche Komponenten in der Komponentenflächen-Auflistung einbezogen werden sollen

•für jede Komponente, welche Ebene als Basis für die Flächenberechnung verwendet werden soll

2.Aktivieren Sie im Profil-Manager das Kontrollkästchen Komponentenfläche auflisten für jede Komponente, deren Fläche aufgelistet werden soll.

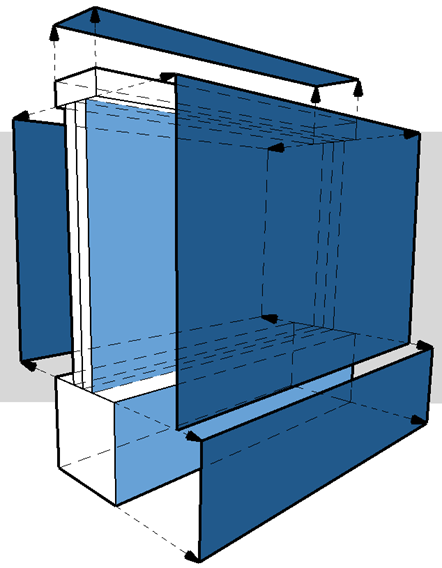

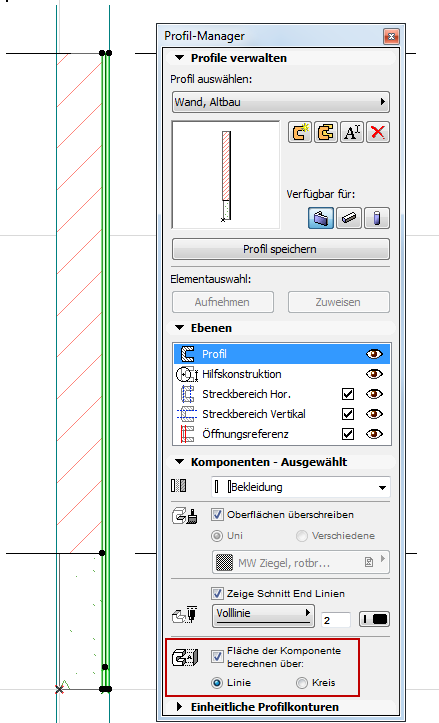

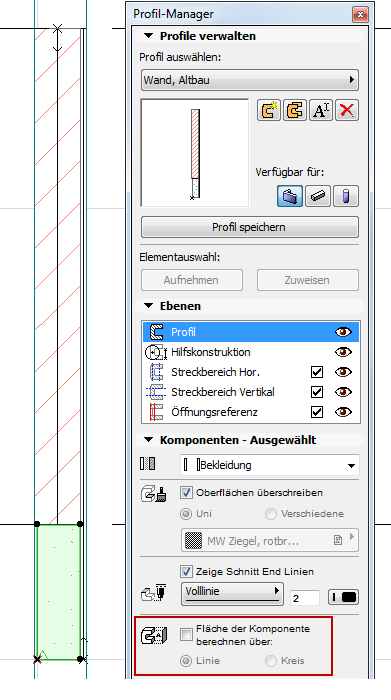

In diesem Beispiel bearbeiten wir die Steinwand mit dem Fundament. Das Kontrollkästchen der Ummantelung ist aktiviert, und seine Fläche ist in die Auswertung einbezogen. Die Fläche des Fundaments ist dagegen nicht relevant, und ihr Kontrollkästchen ist nicht aktiviert.

Zum Anpassen der Fläche der Komponenten können Sie ihre Linie bzw. ihren Kreis im Profileditor ggf. grafisch bearbeiten.

•Verwenden Sie die Linie zum Berechnen der Komponentenfläche entsprechend der durch die Linie dargestellte Projektion auf die flache Oberfläche. Standardmäßig liegt die Linie entlang des längsten Segments des Profils.

•Verwenden Sie den Kreis zur Berechnung der Fläche entsprechend der Projektion auf die Bogenkomponente.

Anmerkung: Wenn alle Linien unabhängig von der Auswahl der Komponenten im Profileditor sichtbar bleiben sollen, vergewissern Sie sich, dass Sie Ansicht > Bildschirmdarstellungs-Optionen > Bestandteilfläche Linie/Kreis eingeschaltet haben.

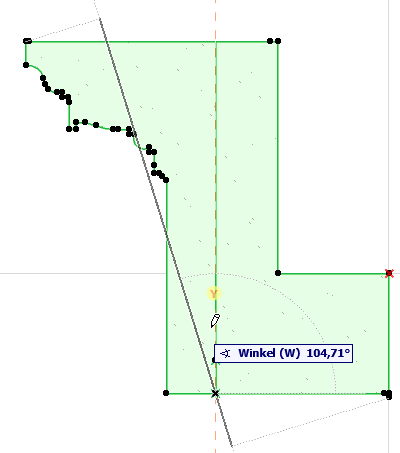

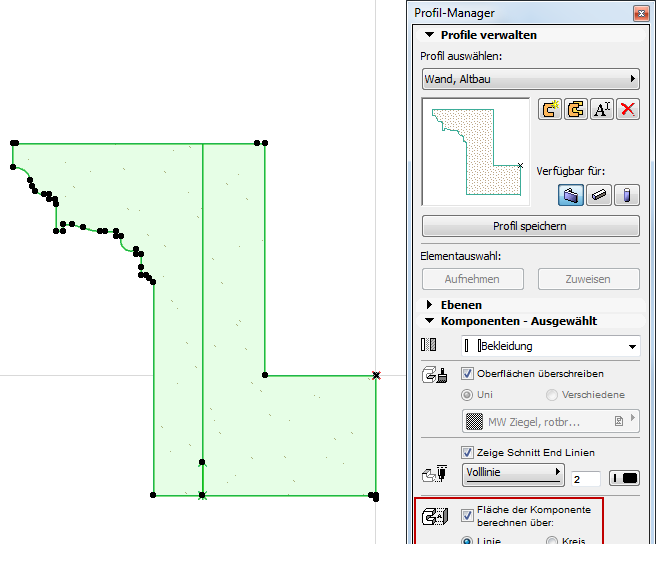

In diesem Beispiel benötigen Sie die Fläche des Kranzgesims auf seiner horizontalen Oberfläche.

3.Die Linie der Komponente liegt vertikal; das ist nicht die Fläche, die Sie brauchen. Wählen Sie im Profil-Manager-Fenster die Linie aus und drehen Sie sie in eine horizontale Position.
