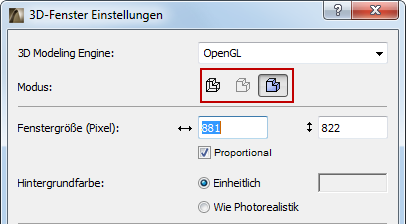

Wenn Sie ARCHICADs Interne 3D-Engine verwenden, stehen drei 3D-Betrachtungsmodi zur Auswahl: Drahtmodell, Verdeckte Kanten und Schattierung. Man kann diese über das Dialogfenster Ansicht > 3D-Darstellungsmodus > 3D-Fenster Einstellungen... auswählen oder über die Befehle im Menü Ansicht > 3D-Darstellungsmodus.
Hinweis: Wenn Sie die OpenGL-Engine verwenden, stehen nur die Modi Drahtmodell und Schattierung zur Verfügung.
Die Symbole des 3D-Modus sind auch zugänglich, wenn Sie die vordefinierte Werkzeugleiste Fenster > Symbolleiste > Einfaches 3D aufrufen.
Im Drahtmodellmodus wird eine Ansicht erstellt, die alle Kanten und Linien des Projekts zeigt. Beachten Sie, dass die Darstellung allerdings zuweilen verwirrend sein kann, wenn im Bild viele Elemente übereinander liegen.
Im Verdeckte Kanten-Modus werden Linien, die von Solidobjekten verdeckt werden, nicht gezeigt. Dieses Anzeigeformat liegt schon recht nahe an der Realität; eine Steigerung ist noch mit schattierten Ansichten möglich. Es eignet sich auch gut für die Druckausgabe. Eine Ansicht mit verdeckten Kanten kann in vielen Dateiformaten gespeichert werden (als 2D- oder 3D-Datei). Bei der Methode Schattierung werden alle sichtbaren Flächen des 3D-Modells entsprechend der in 3D Projektionseinstellungen festgelegten Lichteinfallsrichtung schattiert dargestellt. Die Oberflächenfarben hängen dabei von dem den Konstruktionselementen zugewiesenen Baustoff ab, jedoch nicht von der Lichtfarbe, die im Dialogfenster Sonne eingestellt ist.
Siehe auch das Dialogfenster Sonne.
Schattierung wird empfohlen für:
•rasche Bildschirm-Kontrolle
•einfaches Prüfen der Oberflächenfarben
•alle Darstellungen, bei denen Photorealistik nicht gefordert ist
