Platzieren einer linearen Bemaßung

Mit der linearen Bemaßung wird die lineare Entfernung entlang eines Elements gemessen, egal ob dieses gerade oder gekrümmt ist.

1.Aktivieren Sie das lineare Bemaßungs-Werkzeug.

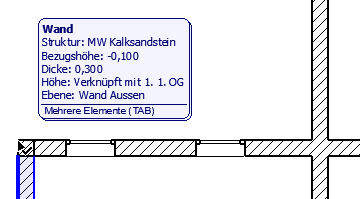

2.Verschieben Sie den Cursor auf das Element, das Sie bemaßen möchten. Die hervorgehobenen Rückmeldungen zeigen Ihnen, welches Element bemaßt wird.

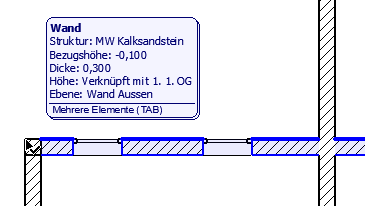

Wenn Ihr Cursor auf mehrere Elemente zeigt, werden Sie über das Info-Etikett aufgefordert, die Tabulatortaste zu drücken, um die Hervorhebung nacheinander durch die Elemente wandern zu lassen.

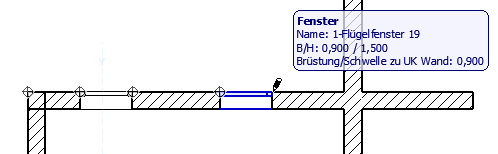

3.Klicken Sie die Punkte nacheinander an, die Sie bemaßen wollen, um temporäre Bezugspunkte zu platzieren, wo Bemaßungseinheiten beginnen und enden sollten. Dabei wird das Element, zu dem der Referenzpunkt gehört, hervorgehoben.

4.Sie können bei Bedarf jeden Bezugspunkt zurücknehmen, indem Sie erneut darauf klicken, bevor Sie die Maßkette platzieren.

5.Doppelklicken Sie, nachdem Sie den letzten Bezugspunkt gesetzt haben.

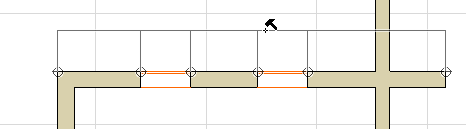

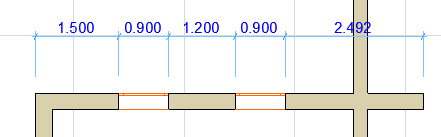

6.Klicken Sie mit dem schwarzen Hammercursor an der Stelle, an der Sie die Maßkette positionieren wollen.

(Siehe Geometriemethoden der linearen Bemaßung unten.)

Weitere Informationen einschließlich der Platzierungsoptionen für den Bemaßungstext finden Sie unter Lineare Bemaßung.
