Wand- oder Deckenstärken bemaßen

In Grundriss- oder in Schnittfenstern können Sie die Wand- oder Deckenstärke mit einem einzigen Klick bemaßen, indem Sie auf eine Wandkante klicken.

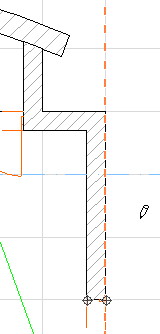

1.Bewegen Sie den Cursor auf die Konturlinie der Wand, während das lineare Bemaßungswerkzeug aktiv ist.

2.Klicken Sie ein Mal. Zwei Bemaßungspunkte erscheinen.

DimWallThickness.PNG                                       DimWallThickness2.PNG

3.Doppelklicken Sie, um die Maßkette zu beenden und platzieren Sie sie mit dem Hammercursor.

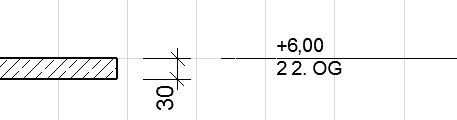

Sie können die Deckendicke im Schnitt-Fenster auf die gleiche Weise bemaßen.



Wenn Sie eine Reihe von Wandstärken-Bemaßungsmarkern auf mehreren nicht parallelen Wänden platzieren, werden nur die Bemaßungspunkte an den Wänden senkrecht zur Maßkette angezeigt.

Bemaßung mehrschichtiger Elemente

Sie können die individuellen Schichten eines mehrschichtigen Elements bemaßen.

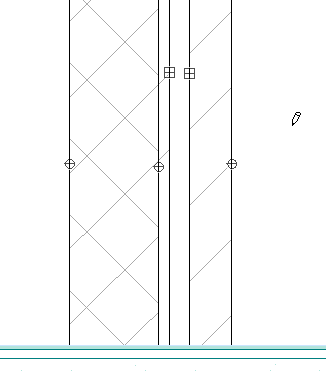

1.Bewegen Sie den Cursor auf die Konturlinie der Schicht, während das lineare Bemaßungswerkzeug aktiv ist.

2.Klicken Sie, um die Bemaßung zu platzieren.


Beachten Sie jedoch, dass nur die beiden Seiten der Wand (die volle Stärke der Wand) und der Kern assoziativ bemaßt sind.

Nur den Kern von Wänden und Decken bemaßen

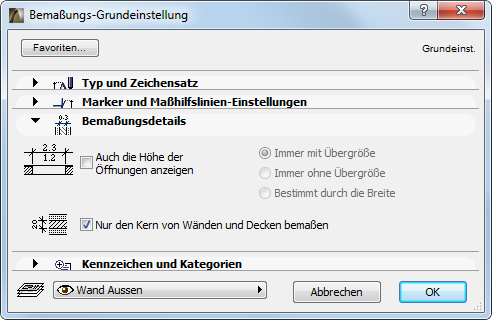

Markieren Sie dieses Kästchen im Bemaßungsdetails-Paneel der Bemaßungseinstellungen. Auf diese Weise werden bei der Bemaßung der Wanddicke (Grundriss oder Schnitt) oder der Deckenstärke (im Schnitt) durch einenKlick nur die Bemaßungspunkte an der Kernstruktur eines mehrschichtigen oder Profilelements erzeugt.

DimensionCoreOnly.png       DimensionCoreOnly1.png

•Auf dem Grundriss werden die Kerne eines Profilelements entlang seines geschnittenen Teils bemaßt.

•Im Schnitt werden die Kerne eines Profilelements entlang seines Begrenzungskästchens bemaßt.

Wenn Sie die mehrschichtige bzw. Profilstruktur bearbeiten, sodass sie keinen Kern mehr hat, so ändert sich die reine Kern-Bemaßung automatisch in eine Bemaßung der vollen Stärke der Wand bzw. Decke.

Anmerkung: Der Status dieses Kontrollkästchens wirkt sich auch darauf aus, wie Wände bei der automatischen Außenbemaßung und Automatische Innenbemaßung bemaßt werden.

Siehe Automatische Innenbemaßung und Automatische Außenbemaßung.
