Höhenkoten sind assoziative Höhenmarkierungen, die die Geschosshöhe oder die vertikale Höhe eines Elements bezogen auf die Z-Achse anzeigen. Sie stehen im Grundriss- und in den Arbeitsblatt/Detail-Fenstern zur Verfügung.
Anmerkung: Verwenden Sie Schnitt-/Ansichtsbemaßungen in einem Schnitt-/Ansicht- oder IA-Fenster. Siehe Schnitt-/Ansichtsbemaßungen.
1.Wählen Sie das Höhenbemaßungs-Werkzeug aus.
2.Verschieben Sie den Cursor auf das Element oder auf den Raum, dessen Höhe bemaßt werden soll.
Wenn Ihr Cursor auf mehrere Elemente zeigt, werden Sie über das Info-Etikett aufgefordert, auf den Tabulator zu klicken, um nacheinander durch die Elemente zu blättern.
Die hervorgehobenen Rückmeldungen über den bemaßungsfähigen Elementen zeigen Ihnen, welches Element bemaßt wird.
Anmerkung: Wenn Schwerkraft eingeschaltet ist, kann nur dieser Element-Typ bemaßt werden. Siehe unten.
Höhenbemaßung auf einem Dach

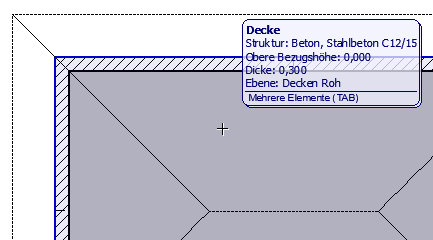

Höhenbemaßung auf einer Decke

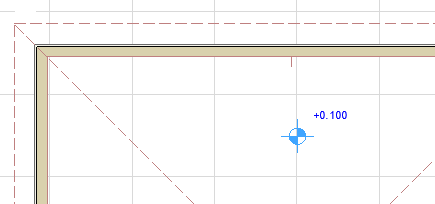

3.Klicken Sie, um die Höhenbemaßung zu platzieren.

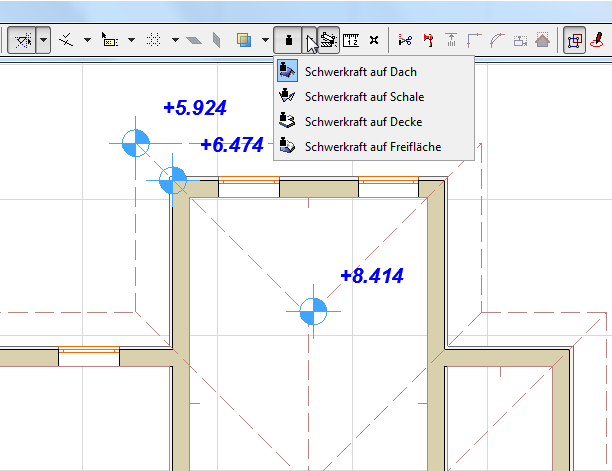

Höhenkoten mit aktivierter Schwerkraft
Wenn die Schwerkraft eingeschaltet ist, kann die Höhenbemaßung nur auf dem Element platziert werden, das die Schwerkraft verwendet (Decke, Dachfläche, Schale oder Freifläche).
Weitere Informationen finden Sie unter Schwerkraft.
Höhenkotenbemaßungen bleiben mit den Elementen verbunden, auf die sie aufgelegt wurden, selbst, wenn sie sich nicht mehr innerhalb der Kontur dieser Elemente befinden. Wenn eine Höhenkotenbemaßung außerhalb der Kontur des Elements fällt, mit dem es verbunden ist, kommt es nach den folgenden Regeln zu einer Wertveränderung:
•Bei Decken entsteht keine Veränderung: der Wert ist der gleiche, als läge die Höhenkote immer noch innerhalb der Deckenkontur.
•Bei Dächern wird der angezeigte Wert durch eine angenommene Erweiterung des Daches berechnet (d. h. geschätzter Wert).
•Bei Freiflächen wird die Höhe des Geschosses angezeigt (die Höhenkote bezieht sich aber weiterhin auf die Freifläche).
Höhenbemaßungsoptionen und Format

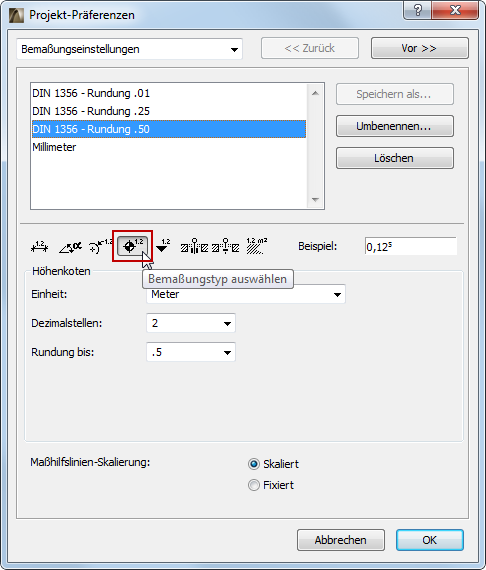

Die von den Höhenkoten verwendeten Maßeinheiten sind eine projektweite Einstellung, die in Optionen > Projekt-Präferenzen > Bemaßung festgelegt wird. Klicken Sie auf das Höhenbemaßungs-Symbol und wählen Sie Ihre bevorzugte Maßeinheit aus.
Der Ursprung, aus dem die Höhenbemaßungswerte berechnet werden, ist in den Einstellungen des Höhenbemaßungs-Werkzeugs festgelegt.
Sie können den Höhenbemaßungstext getrennt bearbeiten sowie unabhängig vom Marker verschieben, drehen und anderweitig ändern.
Informationen zu den Formatierungsoptionen der Höhenbemaßung finden Sie unter Höhenbemaßung für den Grundriss.
