Das Rasterwerkzeug ermöglicht das automatische oder individuelle Platzieren von Rasterelementen in einem Rastersystem. Es ist ein Standard-Werkzeug im ARCHICAD Werkzeugkasten.
Rasterelemente sind Teil des Modells und dienen als bearbeitbares Rahmenwerk zum Platzieren mehrerer Elemente oder zum Identifizieren von Positionen im Modell.
Während das Konstruktions- und Fangraster (eingestellt unter Ansicht > Rasteroptionen > Raster-Einstellungen...) ein globales, gleichmäßig verteiltes Netzgitter ist, das das gesamte 2D-Fenster abdeckt und als Eingabe und Bearbeitungshilfe verwendet wird, erstellt das Rasterwerkzeug ein individuelles lokales Achsen-Raster. Das mit diesem Werkzeug erstellte Raster ist interaktiv; Sie können daher Rasterelemente bearbeiten, nachdem Sie sie platziert haben. Rasterelemente können über das Dialogfenster Rastereinstellungen bearbeitet werden.
Siehe Rasterwerkzeug-Einstellungen.
Rasterelemente können im Grundriss oder im 3D-Fenster platziert werden, aber sie können auch in Schnitten, Ansichten, Innenansichten und im 3D-Dokument angezeigt werden.
Ein Rasterelement markiert eine vertikale Position im Modell. Genau wie andere Modellelemente werden Rasterelemente zusammen mit Ausschnitten gespeichert.

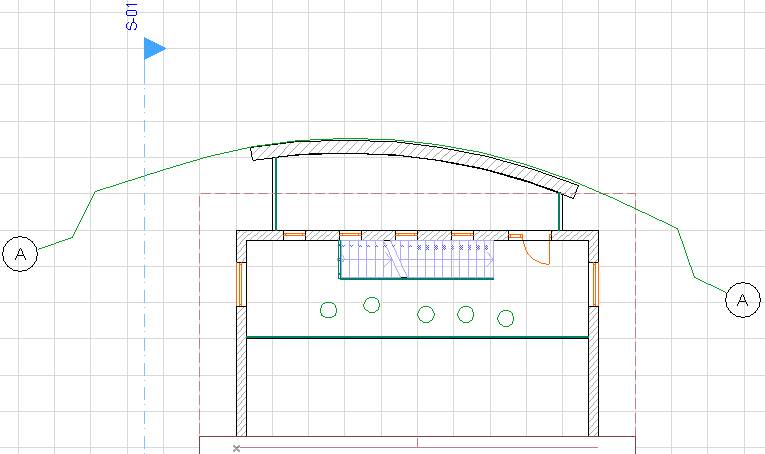

Rasterelement im Grundriss

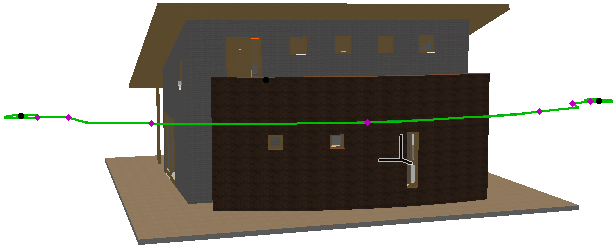

Rasterelement im 3D-Dokumentfenster
Zum Platzieren eines vollständigen Schemas aus horizontalen und vertikalen Rasterlinien in einem einzigen Schritt verwenden Sie den Befehl Planung > Rastersystem... Das aufgerufene Dialogfenster Rastersystem-Einstellungen ermöglicht die Konfiguration eines Systems aus Rasterelementen und das gleichzeitige Platzieren von Bemaßungen, Unterzügen, Stützen oder optionalen Bibliothekselementen an den Rasterschnittpunkten.
Siehe Rastersystem-Einstellungen.

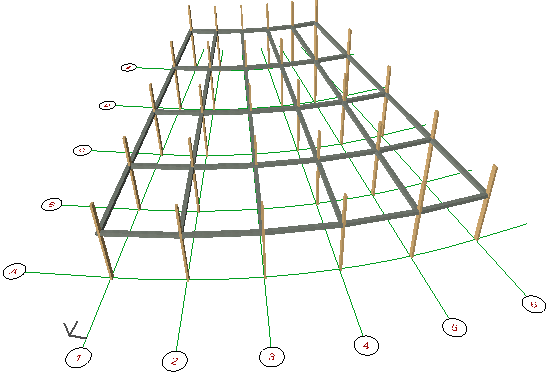

Dieses Bild zeigt ein Rastersystem in 3D mit Unterzügen und Stützen, die an Schnittpunkten platziert wurden:
Relevante Unterpunkte:
Komponenten eines Rasterelements
Sichtbarkeit eines Rasterelements
Erstellen eines geraden Rasterelements
Erstellen eines gekrümmten Rasterelements
