Zuweisen einer Bauteilschraffur

•Für Konstruktions-Elemente (Wand/Decke/Unterzug/Stütze/Dach/Schale/Morph/Freifläche): Bauteilschraffuren werden über das Attribut Baustoff zugewiesen. Das Bauteil verwendet die Bauteilschraffur, die für den zugewiesenen Baustoff definiert wurde.

Siehe Baustoffe.

•Für GDL-basierte Elemente (Objekte, Treppen, Fassaden) oder für eine 2D-Schraffur vom Schraffur-Werkzeug werden Bauteilschraffuren in ihren entsprechenden Einstellungsdialogen zugewiesen.

So definieren Sie eine Standard-Bauteilschraffur für ein GDL-basiertes Element, z. B. ein Objekt:

1.Aktivieren Sie das Objekt-Werkzeug oder das platzierte Element.

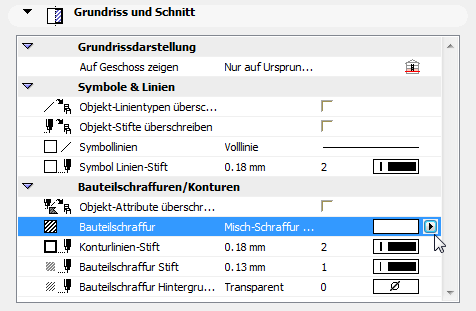

2.Wechseln Sie in das Teilfenster Grundriss und Schnitt der Einstellungen (oder klicken Sie auf die Schaltfläche Grundriss und Schnitt im Infofenster).

3.Wenn Sie auf den Namen oder das Symbol der Schraffur klicken erscheint eine Liste der vorhandenen Bauteilschraffuren und Sie können eine davon auswählen.

Hinweis: An dieser Stelle sind nur die Schraffuren verfügbar, die unter Optionen > Element Attribute > Schraffurtypen... als Bauteilschraffuren definiert wurden.
