BIMxメニューコマンド

ここでは、BIMxデスクトップアプリケーション（無償BIMxデスクトップビューワー）のメニューのコマンドについて説明します。

•ArchiCADモデルをBIMxに保存後、BIMxモデルをナビゲーションウィンドウに表示して操作します。

•ナビゲーションウィンドウに戻るには、もう一度ESCキーを押します。

BIMxデスクトップビューワーの利用（ArchiCADライセンスがない場合）

BIMxモデルを開くには、デスクトップまたはノートPC無償のBIMx ビューワーアプリケーションで、http://www.graphisoft.co.jp/download/bimx/からダウンロードし、モデルの表示や閲覧ができます。この場合（ArchiCADライセンスを所有してない場合）、以下のBIMx機能は使用できません:

•モデルの変更や任意の形式でのファイルの保存を含む全機能。（例：モデルの共有、新規カメラパスの記録、またはギャラリーへのビューの追加など）

•グローバルイルミネーションの初期化（ただし、BIMxモデルがすでに初期化されている場合は、グローバルイルミネーションのレンダリングモードを使用できます）。

1.変更したいオプションをクリックしてマウスボタンを押したままにします。

4.カーソルが目的のオプション上にあるときにマウスボタンを放し、そのオプションを有効にします。

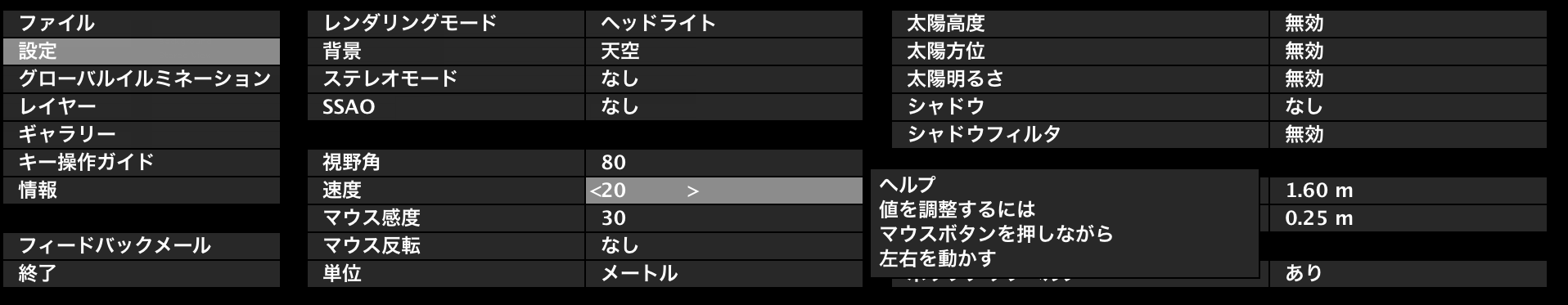

編集している設定が数値の場合（ナビゲーション速度など）、マウスを左（値を小さくする）または右（値を大きくする）にドラッグするだけで値を変更できます。値を直接入力することはできません。

ファイルメニューには、プログラムの標準I/O機能が含まれています。

•［開く］コマンドは、BIMxプロジェクトを編集用に開きます。

•［保存］コマンドは、プロジェクトを.bimx形式で保存します。この形式は、デスクトップアプリケーションに加えてiPad、iPhone、iPod Touchなど、全てのタイプのBIMxビューワーで表示できます。

•［BIMx モデルを共有］は、プロジェクトを BIMx モデル送信サイト（クラウド）、bimx.graphisoft.comにアップロードします。

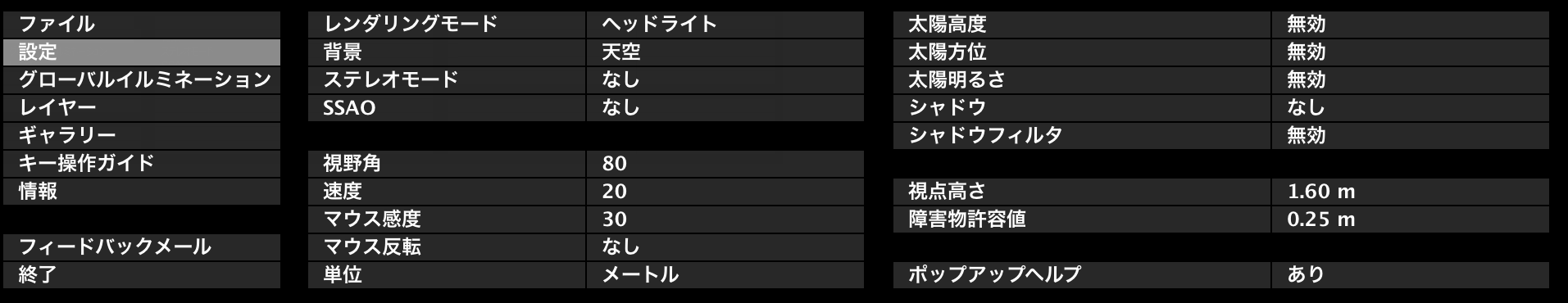

設定ダイアログには、BIMxモデルの表示とナビゲーションの制御に関連した全てのパラメータが保存されています。

•グローバルイルミネーション：計算されたグローバルイルミネーションがある場合に使用できます（後述のヒントを参照してください）

•白黒：計算されたグローバルイルミネーションがある場合に使用できます（後述のヒントを参照してください）

•シェーディング：シェーディング、テクスチャ、輪郭をオンにし、透過を制限します

•メタル：ヘッドライトと同じですが、材質ではありません

•陰線処理：シェーディングなし。シーン形状のエッジを表示します。

これらの手法の一部は、使用しているグラフィックカードによっては使用できない場合もあります。

•グローバルイルミネーション手法では、モデルをよりリアルに表現できます。これにアクセスするには、最初にグローバルイルミネーションエンジンを初期化する必要があります（グローバルイルミネーションメニューに移動して初期化をクリックします）。この手法は、モデルのサイズによっては時間がかかる場合があります。

注記：白黒（グローバルイルミネーション）レンダリングオプションはグローバルイルミネーションの計算後でも利用する事ができます。

•デスクトップでグローバルイルミネーションを使用してモデルをレンダリングした場合、結果のBIMxモデルをモバイル機器で表示する場合でもグローバルイルミネーションで表示されます。

•グローバルイルミネーションによりメモリ消費が増加しますので注意してください。そのため、モデルのサイズによっては失敗する可能性があります。これを回避するために、極めて大きいモデルは2つ以上の部分に分割し、各部分に対して個別にグローバルイルミネーションを計算してください。

•ヘッドライトモードは、グローバルイルミネーションやピクセルライティングよりも単純なレンダリング手法ですが、あらゆる機器（極端に古いコンピュータは除く）で使用できます。

•非常に古いモデルのコンピュータでも（必要最低限のシステムを満たす場合）、グローシェーディングと明かりなしレンダリングモードは必ず使用できます。

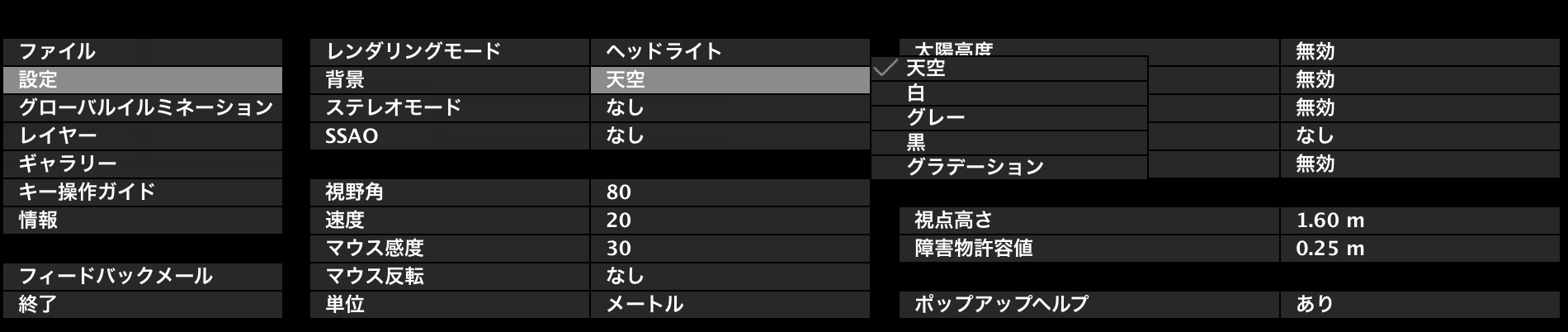

カスタムのスカイボックス画像を使用する場合はBIMx/テキスチャ/Skybox フォルダに入っている6つの.bmpファイルを置換する必要があります。

BIMxでは、ステレオモードでモデルを表示することができます。以下の手法が使用できます。

注記：このBIMx機能を使用するには、特殊なステレオメガネが必要です。

注記：［ステレオモード］オプションは、平行投影では使用できません（平行投影を切り替えるにはF8をクリックします）。

この効果をオンにすると、シーンの深みが増します。これは高度な技術で、大きいモデルでのグローバルイルミネーションで必要とされる計算時間が不要です。グローバルイルミネーションほど洗練されていませんが、効果は同じで、事前計算処理が不要です。

•SSAOは、使用しているグラフィックカードがOpenGL 2.0標準に対応している場合のみ使用できます。一般的には、古いモデルのノートパソコンではこの機能は使用できません。

•SSAOは、ハードウェア制限により、モバイル機器ではまだ使用できません。

このパラメータは、デフォルトの移動速度を指定します。数字が大きくなるほど、移動が速くなります。

注記：Shiftキーを押すと、移動速度が一時的に速くなります。

シャドウをオン（F3をクリック）にしている場合は、以下のパラメータを使用できます。パラメータ値の許容範囲は、括弧で示されています。

［シャドウフィルタリング］：オンにすると、シャドウの品質が向上します。

［ポップアップヘルプ］：このオプションが有効になっている場合、設定メニューのコマンドの上にポップアップヘルプウィンドウが表示されることがあります。

このオプションはBIMx起動時に表示されるポップアップヘルプにも有効です。

モデルをグローバルイルミネーションモードで表示できるようにするには、まずモデルをレンダリングする必要があります。

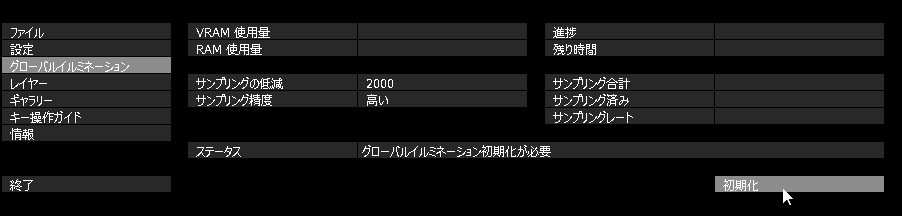

1.初期化を選択して、モデルをグローバルイルミネーション表示するための準備をしてください。

注記：この機能はBIMxデスクトップビューワーではご利用になれません。

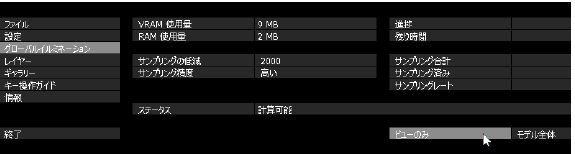

このオプションは、グローバルイルミネーションの計算時間に影響します。

•ビューのみ：現在のカメラのビューポイントから見える表面を計算します。

注記：モデルのサイズ（ポリゴン数）、コンピュータハードウェア（RAM、VRAM、プロセッサ、ビデオカードのタイプ）、選択したグローバルイルミネーションオプションによっては、初期化に時間がかかることがあります。モデルデータおよびメモリサイズにより、初期化できない場合があります。処理できるモデルの大きさはビデオカードメモリのサイズに依存します。

ESCを押して、プロセスをキャンセルします。プロセスは後から再開できます。グローバルイルミネーションの計算された状態が、プロジェクトファイルおよび.exeファイルに保存されます。プロセスの再開時に、開始点がキャンセルした箇所から数パーセント、ロールバックすることがあります。

このオプションは、レンダリングプロセスのかかる時間とレンダリング結果の画質に影響します。

サンプリングの低減が1000-2000よりも低い場合は、サンプリング精度を低いに設定してみてください。シャドウのグラデーションの滑らかさが低下し、ピクセル化が大きくなりますが、レンダリング速度は上がります。

注記：サンプリング精度を変更すると、以前に計算された光源は全て無効になります。

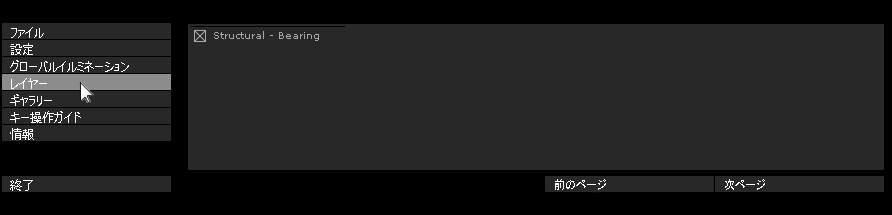

BIMxプロジェクトには、オリジナルのArchiCADモデルのレイヤーが保存されます。目的のレイヤー名ボックスをチェックして、BIMxレイヤーメニューを使用してモデルレイヤーの表示を制御します。

注記：グローバルイルミネーションは、モデルの現在の状態をレンダリングします。レイヤー表示を切り替えると、要素が表示または非表示になります。そのため、正しく照明されたモデルを表示するには、グローバルイルミネーションを再計算する必要があります。

ギャラリーメニューには、事前に記録したウォークスルークリップとカメラ位置をプロジェクトに追加できるコマンドが入っています。

カメラアングルをプロジェクトに追加するには、F4キーを押します。

注記： ArchiCADのライセンスがない場合は、この機能はBIMxビューワーアプリケーションでご使用できません。

•クリップ記録モードを有効にするには、SHIFT+Rキーを押します。

•記録を開始/終了するには、マウスの左ボタンをクリックします。

•クリップ記録モードを終了するには、SHIFT+Rキーを押します。

クリップモードを終了する場合は、一時停止モードにする必要があります。一時停止モードにしないと、クリップが失われます。

パースモードと平行投影モード［F8］の両方を記録できます。

ギャラリーでクリップの順番を変更するには、［前へ移動］ / ［後へ移動］を押します。

以下の3つのコマンドのいずれかまたは全てをクリックして、再生設定を設定します。

•起動時自動再生はクリップの順番通りにプレイバックします。

•［自動再生しない］では、再生がスクリーンセーバースタイル、つまり、一定のアイドル時間後に開始または続行されます。

•［連続再生］が有効な場合（有効にするには［連続再生］をクリック）、クリップは順番に再生されます。有効でない場合は、現在のクリップのみが再生されます。

•ナビゲーションをギャラリービューに限定：このオプションは、BIMxプロジェクトの操作をギャラリーに登録されているビューとクリップに限定します。

•画像をクリックして、画像の位置にジャンプしたり、該当するクリップを再生します。

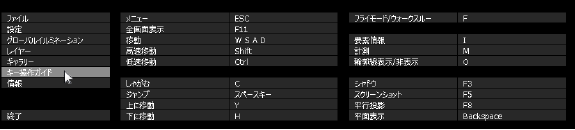

キー操作ガイドメニューには、基本的な移動コマンドとそのキーボードショートカットのリストが表示されます。この機能の多くは、説明なしですぐにわかるものであり、通常はパソコンゲーム（FPS）で使用されています。

機能	キーボードショートカット
メニュー	ESC
移動	W、S、A、D、および矢印キー
高速移動	Shift
低速移動	CMD または CTRL
しゃがむ	Alt
ジャンプ	スペースバー
上に移動	PgUp
下に移動	PgDn
フライモード/ウォークスルー	F
要素情報	I
計測	M
概要	O
シャドウ	F3
スクリーンショット	F5
平行投影	F8
平面表示	Backspace

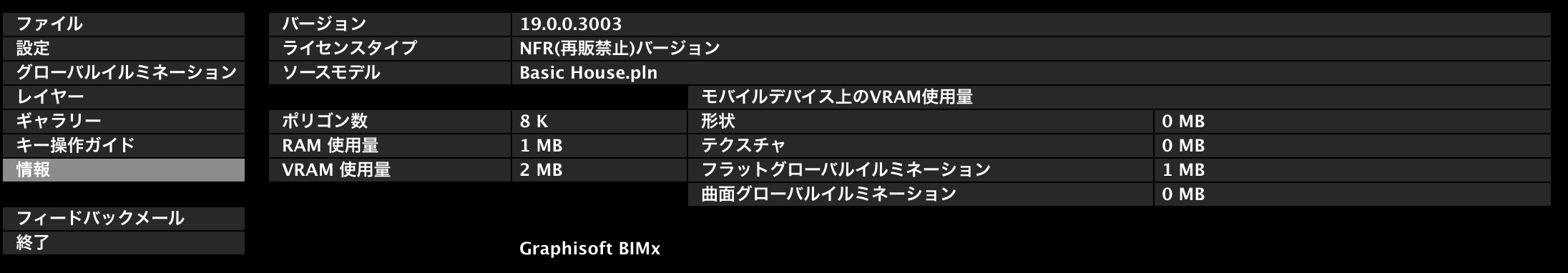

情報メニューには、現在のプロジェクトとBIMxライセンスについての基本的な情報が表示されます。

•バージョン：BIMxアプリケーションのバージョン番号とビルド番号。

•ライセンス：BIMxライセンスのタイプ（商用版および教育版）。BIMxのグローバルイルミネーションバージョンを使用しているかどうかも表示されます。

•ソースモデル：BIMxに保存されたArchiCADファイルの名前です。

•ポリゴン数：BIMxのモデルは3Dポリゴンで構成されています。3D移動の速度とBIMxアプリケーションによるメモリ使用量は、3Dモデルのポリゴン数に大きく影響されます。この値は、ArchiCADのポリゴンカウントアドオンで表示されるポリゴンカウントの約2～3倍になることに注意してください。これは使用される形状計算アルゴリズムが異なるためです。

•RAM使用量：プロジェクトで使用されるRAMのサイズ（バイト）を表示します。

•VRAM使用量：プロジェクトで使用されるVRAMのサイズ（バイト）を表示します。

このデータは、サポートされるiOSモバイル機器でモデルを表示するために必要なVRAMメモリを参照します。

•テクスチャ：モバイル機器のBIMxアプリケーションは、テクスチャをある程度自動的に最適化しますが、BIMxモデルが大きすぎてモバイル機器上で実行できない場合は、そのサイズと複雑性を低減することができます。

グローバルイルミネーションを使用してBIMxモデルを保存する場合は、以下の2つのテクスチャ構成要素を処理するために、追加のVRAMメモリが必要になります。

•フラットグローバルイルミネーション：平面に適用されるイルミネーションテクスチャ

•曲面グローバルイルミネーション：曲面に適用されるイルミネーションテクスチャ
