Обнаружение и Выбор Элементов с Отсутствующими Реквизитами

Хотя реквизиты сохраняются вместе с проектом, возможны ситуации, когда проект содержит элементы, ссылающиеся на отсутствующие реквизиты.

См. также Отсутствующие Реквизиты.

Для обнаружения элементов, ссылающихся на отсутствующие реквизиты, можно воспользоваться командой Найти и Выбрать.

См. также Поиск и Выбор Элементов.

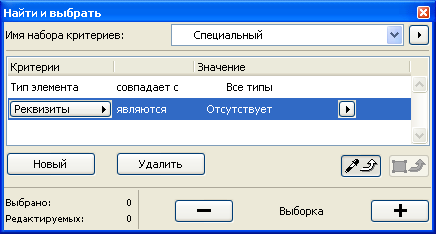

1.В поле Критерии диалога Найти и Выбрать выберите элементы нужного типа или выберите вариант Все Типы.

2.Добавьте критерий "Реквизиты" и выберите значение "Отсутствует".

3.Нажмите кнопку с изображением знака Плюс для выбора всех элементов, соответствующих данным критериям.

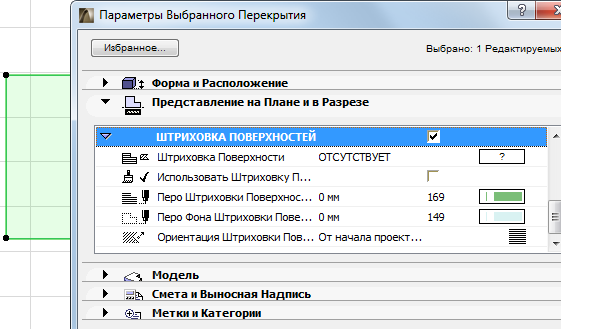

На приведенном ниже примере выбрано перекрытие, как элемент с одним или более отсутствующими реквизитами. В диалоговом окне его Параметров видно, что отсутствующим реквизитом является штриховка поверхностей.

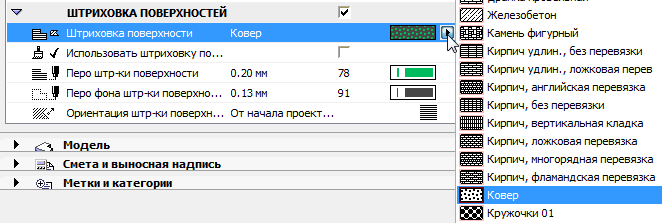

Простейшим выходом из этой ситуации является назначение другой штриховки поверхности, имеющейся в проекте. Выбрать подходящую штриховку можно из выпадающего меню Штриховки Поверхности. В нашем случае мы выбрали штриховку Ковер.

С другой стороны, если вы знаете место расположения отсутствующего реквизита (например, он имеется в другом проекте ArchiCAD), то с помощью Менеджера Реквизитов его можно перенести в текущий проект.

См. Менеджер Реквизитов.
