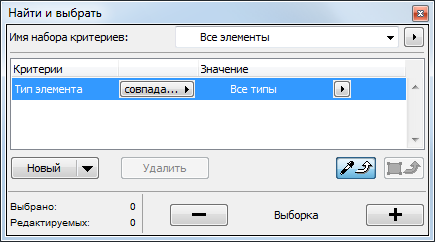

Панель Найти и Выбрать предназначена для выбора и отмены выбора элементов по заданным критериям.
Чтобы открыть эту панель, воспользуйтесь командой Редактор > Найти и Выбрать;
либо нажмите соответствующую кнопку в Стандартном табло команд:
Панель Найти и Выбрать остается открытой и находится на переднем плане до тех пор, пока вы ее не закроете.
В выборку можно добавить только элементы, расположенные на отображаемых слоях активного окна.
Значения Выбрано и Редактируемых, отображаемые в левом нижнем углу панели, указывают на количество выбранных элементов и на количество элементов, доступных для редактирования.
Примечание: Управляющие элементы этого диалогового окна аналогичны присутствующим в диалоге Резервирование Элементов, используемом в Teamwork.
См. Резервирование элементов согласно критерию.
Поиск и Выбор по Типу Элементов
Для поиска и выбора элементов по их типу выполните следующие действия:

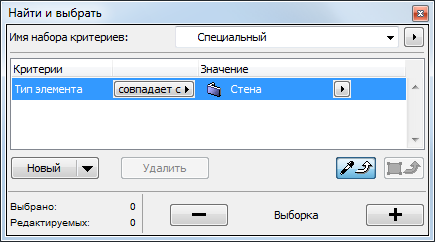

1.Активируйте список Критериев, первой строкой которого всегда является Тип Элемента.

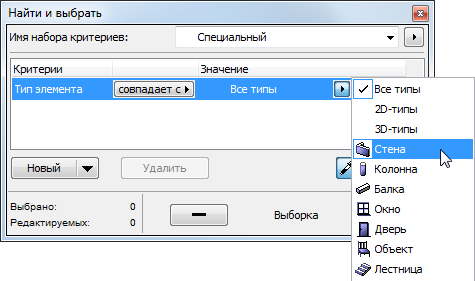

2.Нажмите на черную стрелку, присутствующую в конце строки, чтобы выбрать значение для этого критерия (то есть указать нужный тип элемента).

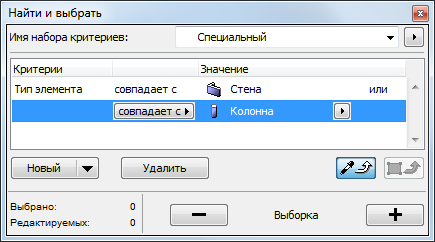

3.Воспользуйтесь выпадающим списком Новых критеpиев и нажмите кнопку Новый, если требуется задать дополнительные критерии (например, добавить критерий поиска Колонн в дополнение к Стенам).
Примечание: Чтобы в качестве критерия поиска использовать свойства IFC, щелкните на стрелке справа от кнопки Новый и выберите вариант Добавление свойств IFC. В открывшемся диалоговом окне выберите нужные свойства.
4.Нажмите кнопку со знаком Плюс, чтобы найти и выбрать все элементы, соответствующие заданным вами критериям.
Примечание: Два критерия (например, Тип Элемента - Стена и Тип Элемента - Колонна) соединяются логической связкой “ИЛИ”. Это означает, что при нажатии кнопки будут найдены и выбраны элементы, являющиеся Стенами или Колоннами.
Поиск и Выбор по Дополнительным Критериям
Для сужения области поиска можно добавить дополнительные критерии.
1.Нажмите кнопку Новый.

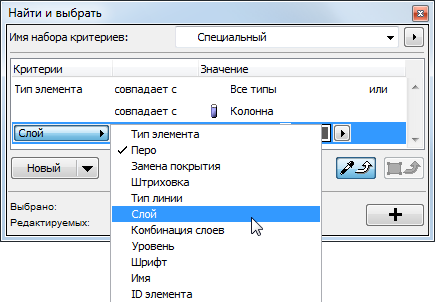

2.Выберите следующую строку, затем нажмите на черную стрелку в конце строки, чтобы выбрать из выпадающего списка нужный критерий.

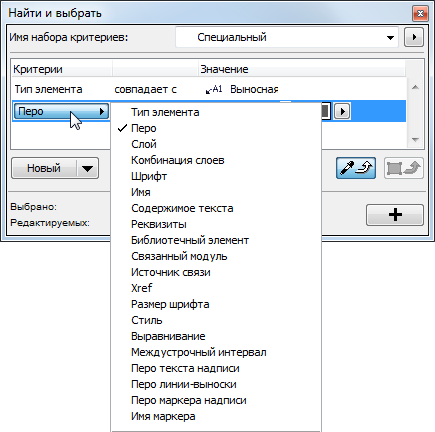

Список доступных критериев зависит от элементов, выбранных в расположенных выше строках. Например, если вы выбрали для поиска элементы типа “Выносная Надпись”, то перечень критериев будет соответствовать Выносным Надписям (Перо Текста Надписи и Перо Маркера Надписи.)

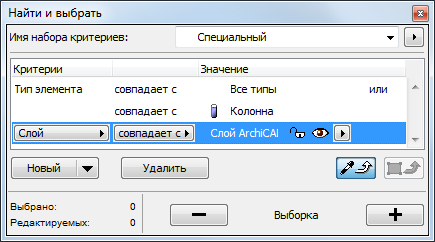

Примечание: Выбор в качестве критерия Слоя или Комбинации Слоев означает, что будут найдены и выбраны элементы, отображаемые в указанной Комбинации Слоев.

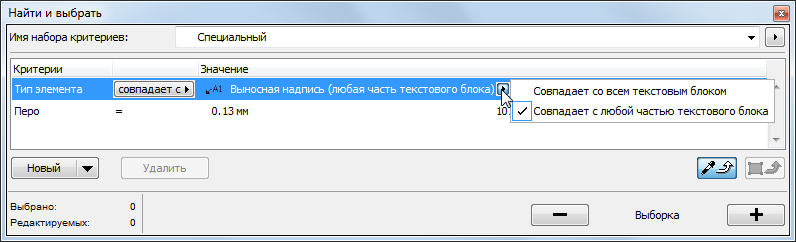

Примечание: Если элементами поиска являются Тексты или Выносные Надписи, вы можете уточнить, весь ли текст текстового блока/выносной надписи или только его часть должен удовлетворять критерию поиска. Обычно это относится к характеристикам стиля текста (например, найти все текстовые блоки, которые полностью/частично отображаются жирным шрифтом).
См. также Нахождение и выбор текстовых блоков/выносных надписей.
См. также Поиск элементов по тексту выносной надписи.
См. также Поиск и Выбор Отсутствующих Библиотечных Элементов.
См. также Обнаружение и Выбор Элементов с Отсутствующими Реквизитами.
См. также Поиск и выбор элементов по данным IFC.
3.Настроив критерии, нажмите кнопку Плюс, чтобы выбрать все элементы, отвечающие критериям.
Примечание: Критерии различного типа (например, тип элемента и слой) соединяются логической связкой “И”.
Отмена Выбора Элементов
Нажмите кнопку Минус для отмены выбора элементов, соответствующих настройкам критериев в панели Найти и Выбрать.
Использование Наборов Критериев

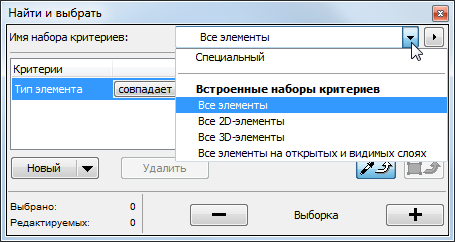

В Панели Найти и Выбрать (Редактор > Найти и Выбрать) присутствуют несколько встроенных Наборов Критериев.
Выбор любого преднастроенного Набора Критериев позволяет не осуществлять их настройку. Для применения Набора Критериев выберите из выпадающего списка название нужного Набора Критериев и нажмите кнопку Плюс.
Преднастроенные Наборы Критериев нельзя изменять.
Настройка и Сохранение Собственных Наборов Критериев
В большинстве случаев используются простые критерии поиска для одноразового применения. Однако, существует возможность сохранения собственных Наборов Критериев для их последующего использования, если вам часто приходится добавлять в выборку одни и те же элементы.
Примечание: Сохраненные Наборы Критериев можно применять в проектах Teamwork как для поиска и выбора элементов, так и для резервирования элементов по критериям.
См.Определение критерия резервирования в разделе Teamwork справки ArchiCAD.
Для сохранения Набора Критериев:
1.Настройте нужные критерии. При этом в поле названия Набор Критериев отображается имя “Специальный.”

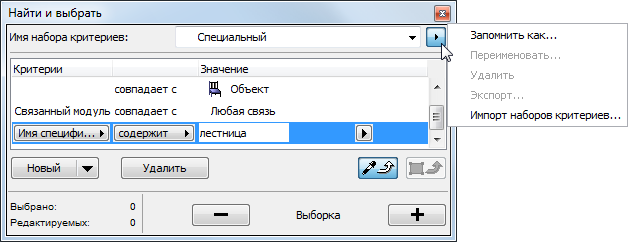

2.Чтобы открыть список доступных команд, нажмите на небольшую черную стрелку, расположенную справа от названия Набора Критериев. Выберите команду Сохранить как.

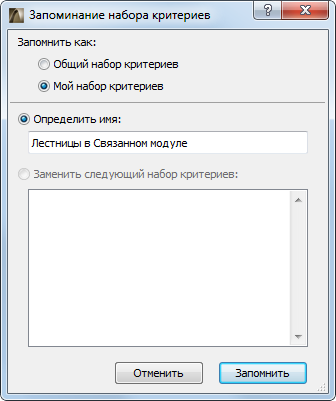

3.В открывшемся диалоговом окне введите имя сохраняемого Набора Критериев и нажмите кнопку Сохранить.

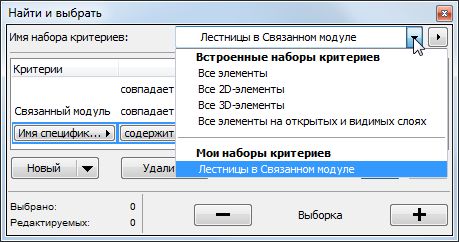

Созданный вами Набор Критериев будет располагаться в списке Наборов Критериев в разделе "Мои Наборы Критериев".
Для управления своими Наборами Критериями используйте команды выпадающего меню: Переименовать, Удалить, Экспорт или Импорт (в виде файлов .xml).
Восприятие Параметров Выбранных Элементов
Эта функция позволяет использовать параметры существующего элемента в качестве критериев выбора (например, Тип Элемента, Слой, Покрытие) в диалог Найти и Выбрать. Это самый быстрый способ настройки критериев диалога Найти и Выбрать.
1.В диалоге Найти и Выбрать укажите критерии, по которым должен осуществляться поиск (например, Тип Элемента, Cлой).
2.Нажмите кнопку Захват Параметров.
3.Сделайте Alt+щелчок на элементе, параметры которого хотите использовать.
4.Значения Типа Элемента и Cлоя указанного элемента будут выбраны в диалоге Найти и Выбрать.
Если на плане этажа выбран хотя бы один элемент, становится доступна кнопка Копирования Параметров. Нажатие этой кнопки приводит к копированию параметров последнего выбранного элемента в диалоговое окно Найти и Выбрать.
