Для изменения размеров Балки при помощи Локальной Панели:
1.Выберите Балку на Плане Этажа или в 3D-окне.
Примечание: В окне Разреза размеры Балки можно изменить только в том случае, если линия привязки Балки располагается перпендикулярно линии сечения.

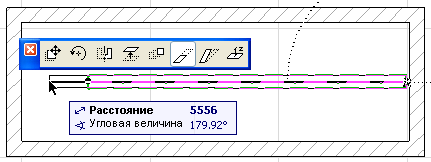

2.Щелкните на вершине элемента, чтобы вызвать Локальную Панель. Выберите соответствующую пиктограмму изменения размера:
3.Щелчком мыши укажите новое расположение конечной точки.
Для изменения размеров балки при помощью команд меню:
1.Выберите балку.
2.Воспользуйтесь командой Редактор > Изменить Форму > Изменить Размеры.
3.Сделайте щелчок на вершине линии привязки и переместите ее.
4.Щелчком мыши укажите новое положение конечной точки линии привязки. В результате балка будет удлинена или укорочена и, в зависимости от расположения конечной точки, может оказаться повернута. Противоположная конечная точка линии привязки останется на месте.

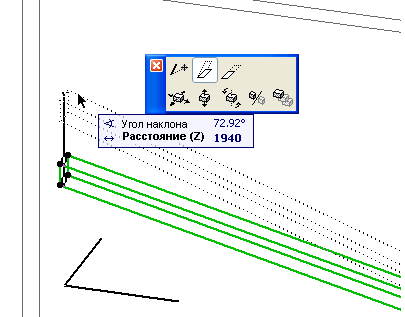

Для изменения угла наклона балки:
1.Выберите ее в окне Плана Этажа или в 3D-окне.
2.Воспользуйтесь командой Изменения Угла, присутствующей в Локальной Панели.
3.Графически отредактируйте балку.
Для искривления или выпрямления балки:
См. Искривление/Выпрямление Стороны Элемента.
Примечание: Наклонная балка не может быть искривлена.
Для изменения длины криволинейной балки:
