Кнопка Перемещения Вершины, присутствующая в Локальной Панели, позволяет изменить место расположения вершины многоугольного элемента.
Стороны, на которых расположена вершина, будут следовать за ее перемещениями.
Команда Перемещения Вершины также позволяет изменять размеры объектов, дверей и окон.
См. Изменение размеров объектов.

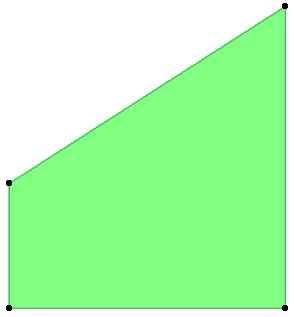

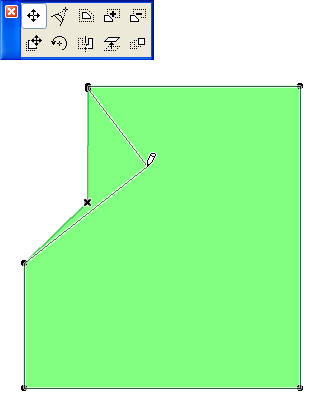

•Вершину можно удалить, переместив ее на другую вершину редактируемого элемента.

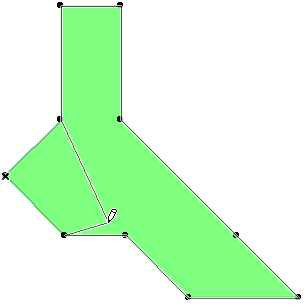

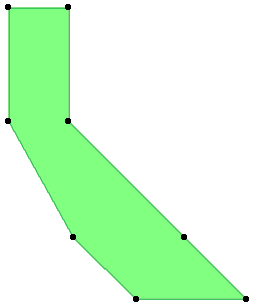

•Перемещение вершины не на соседнюю вершину приводит к удалению части многоугольника, содержащей меньшее количество вершин.
•Если перемещение вершины приводит к удалению одной из ее примыкающих сторон, то будет удалена также и вторая вершина этой стороны, а вместе с ней и ее вторая сторона.

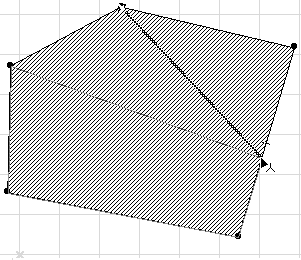

•Перемещение вершины, образующее самопересечения многоугольника, приводит к разделению многоугольника на части.
•Перемещение вершины дугообразного ребра приводит к изменению дуги с сохранением ее центрального угла (отношения дуга/хорда).
Функция Скругления (кнопка Скругление/Соединение, расположенная в Локальной Панели) позволяет заменить вершину многоугольника дугой, радиус которой задается в диалоге Скругления/Соединения.
Для получения подробной информации см. Скругление или Соединение Элементов.
