Световые люки аналогичны окнам и дверям. Они могут вставляться в крыши и оболочки с помощью инструмента Световой люк.
Световой люк, размещенный на поверхности крыши или оболочки, автоматически вставляется в свой "родительский" элемент. При размещении в крыше он наследует угол ее наклона.
Панели диалогового окна Параметры светового люка аналогичны панелям диалогов установки параметров окно/дверей, объектов и источников света.
Представление светового люка на плане этажа
•Показ на плане этажа светового люка в ArchiCAD 15 и более поздних версиях базируется на 3D-проекции, а не на символическом изображении.
Исключение: Световые люки, которые принадлежат проектам, созданным в более старых версиях, чем ArchiCAD 15, по умолчанию изображаются на плане этажа с помощью “символического” варианта.
См. Миграция Крыш и Световых Люков.
•Световые люки показываются с использованием параметров показа на плане этажа (например, Показ на этажах) соответствующих им крыш или оболочек.
•Перья и типы линий устанавливаются для каждого светового люка, как и для окон/дверей, в панели Представление на плане и в разрезе диалога Параметры светового люка.

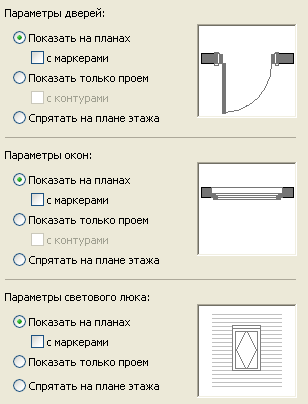

•Параметры Модельного Вида (Показ Конструктивных Элементов) включают параметры отображения Световых Люков, которые аналогичны параметрам Окон/Дверей.
