Параметры навесной стены: параметры панели (основная, дополнительная)

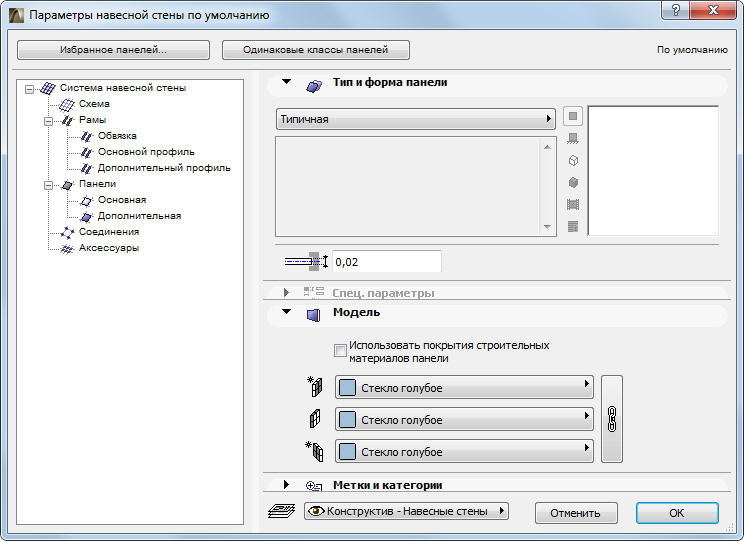

В диалоге установки параметров системы навесной стены на страницах панелей устанавливаются параметры по умолчанию системного уровня для панелей каждого из классов (основного и дополнительного). Нажмите кнопку Одинаковые классы панелей, чтобы параметры текущей страницы были применены к панели другого класса.
Диалоговое окно инструмента Панель навесной стены имеет почти что такие же управляющие элементы. Этот инструмент доступен только в режиме редактирования навесной стены. Используйте всплывающее меню Класс для применения к выбранной навесной стене параметров панели системного уровня, или для настройки параметров основной и дополнительной панелей этой навесной стены. Если Вы измените параметры панели в диалоге инструмента Панель навесной стены, то всплывающее меню Класс будет содержать значение Специальная панель.
Параметры навесной стены: страницы Панели: панель Тип и форма панели
Выберите тип панели для этого класса панелей навесной стены:
•Предварительно определенная Типичная панель. Эта панель всегда располагается по центру опорной поверхности: то есть, половина ее толщины будет располагаться снаружи, а половина - внутри.
•Объект GDL (например, Панель навесной стены 14).
Для Типичной панели единственным параметром является ее толщина.
Панели, являющиеся объектами GDL, имеют множество параметров, перечень которых зависит от выбранного объекта.

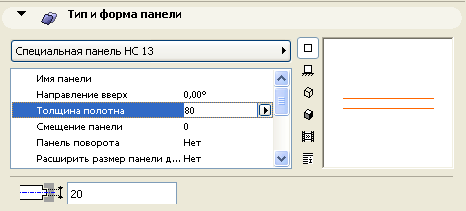

Параметр Толщина полотна представляет собой общую толщину панели. Отдельное поле Толщина крепления относится к толщине той части панели, которая вставляется в раму.
Некоторые из панелей, представляющие собой объекты GDL, специально спроектированы таким образом, чтобы выполнять функции окон и дверей: например, одна из них имеет имя Дверь навесной стены 2 14.
См. Размещение панелей, являющихся окнами и дверями.
Объект под именем Специальная панель навесной стены 14 следует использовать в том случае, когда Вы сохранили специальную компоненту, нарисованную от руки, в качестве объекта типа панели навесной стены.
Для ознакомления с механизмом вычерчивания и сохранения специальных компонент, представленных в виде GDL-объектов, см. Создание специальных компонент для дверей, окон и навесных стен.

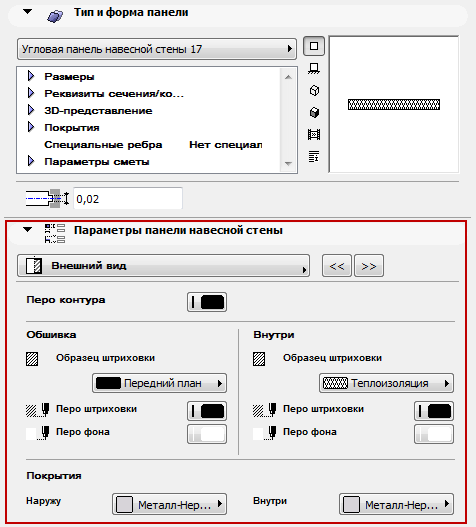

Параметры навесной стены: страницы Панели: панель Специальные параметры
Эта панель используется в том случае, когда панель является объектом GDL, который содержит специальный скрипт интерфейса пользователя.
Если Вы хотите, чтобы эти настройки линии/пера сечения отображались в окнах Плана этажа и Разреза, необходимо отметить маркер Активировать реквизиты типа рамы в панели Представление на плане и в разрезе диалогового окна Параметров Навесной стены.
Параметры навесной стены: страницы Панели: панель Модель
Эта панель управляет 3D-отображением панели Навесной стены.
•Если панели являются GDL-объектами, будет использоваться покрытие, назначенное в GDL-скрипте..
•Если типом панели является типичная встроенная панель или панель, не имеющая скрипта интерфейса пользователя, покрытие определяется Строительным материалом панели.
Заменить покрытие: Используйте выпадающие меню для замены покрытий внутренней и наружной поверхностей, а также торца, для данного класса панелей.
•Для замены покрытий сначала снять отметку с маркера Использовать покрытия Строительных материалов панели.
Параметры навесной стены: страницы Панели: панель Метки и категории
