Панели Диалогового Окна Параметров Объекта
Панель Просмотр и Расположение Объекта
Панель Специальные Параметры Объекта
Панель объекта Представление на плане и в разрезе
Панель Модель Диалога Параметров Объекта (По Умолчанию Скрыта)
Панель Метки и Категории Диалога Параметров Объекта
Панель Просмотр и Расположение Объекта
Используйте поля редактирования для ввода следующих параметров объекта.

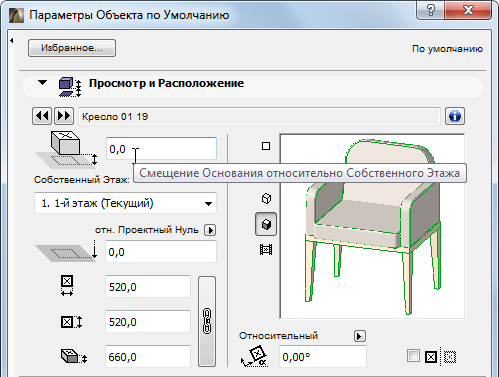

Смещение основания относительно собственного этажа: Укажите значение для определения отметки основания объекта относительно Собственного этажа.
Отметка основания [относительно Уровня привязки]: Укажите здесь абсолютную высоту основания объекта, измеряемую относительно проектного нуля или любого другого специального уровня привязки.
См. также Уровни Привязки.
Примечание: Отметка основания показывает текущее возвышение основания Объекта. Таким образом данное значение является только инструментом расчета, а не привязки. При изменении расположения Уровня привязки, расположение Объекта не меняется.
Размер 1 и 2. Укажите здесь два ортогональных размера (например, длина и ширина) объекта.
Нажмите пиктограмму цепочки, чтобы сохранить пропорции этих значений.
Высота. Укажите здесь высоту объекта.
Введите угол поворота библиотечного элемента.
Воспользуйтесь выпадающим меню для выбора способа интерпретации этого значения угла поворота при размещении элемента:
• Относительно ориентации. Угол измеряется относительно Ориентированного вида);
См. также Ориентированный Вид.
либо
• Абсолютный согласно системе координат. Угол измеряется относительно точки (0,0) проектных координат.

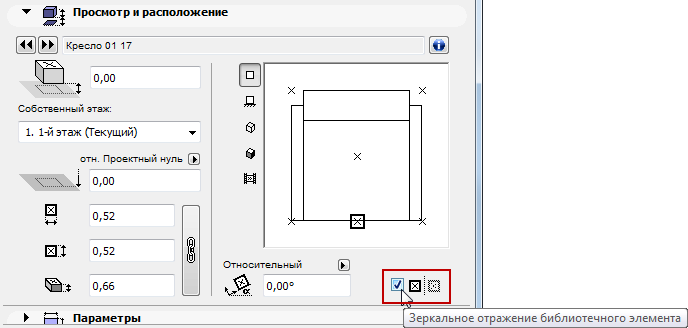

Отметьте маркер Зеркальное отражение библиотечного элемента для выполнения этой операции относительно размещаемого или уже размещенного и выбранного объекта. (Обратите внимание на изображение в окошке предварительного просмотра после отметки или снятия отметки с этого маркера.)
Информация
Щелкните на пиктограмме Информация, чтобы увидеть краткое описание объекта.
В правой части панели располагается окошко предварительного просмотра. В нем может быть представлен элемент в различных пяти видах в зависимости от выбора пиктограмм, расположенных слева от него. По мере обновления параметров объекта следите за изменениями в этом просмотровом окошке.
Используйте пиктографические кнопки рядом с окошком для показа того или иного вида:
Переместите курсор в область просмотрового окошка и курсор примет форму изогнутой стрелки, что позволит Вам поворачивать изображение 2D-символа и 3D-вида библиотечного элемента.
Варианты просмотра (сверху вниз) следующие:
•2D-символ;
•вид спереди с удалением невидимых линий,
•аксонометрический вид с удалением невидимых линий,
•3D-фронтальная аксонометрия;
•рисунок образца.
Примечание: Чтобы изменить рисунок образца, используйте соответствующие управляющие элементы в редакторе объектов GDL.
См. Рисунок образца.
Переместите курсор в область просмотрового окошка и курсор примет форму изогнутой стрелки, что позволит Вам поворачивать изображение 2D-символа и 3D-вида библиотечного элемента.

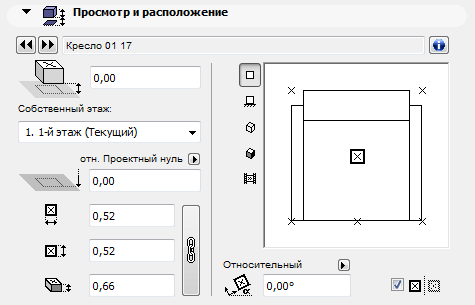

Точка привязки объекта

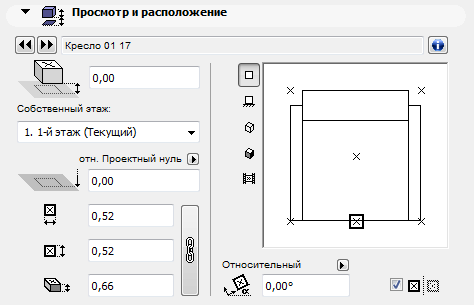

Позиционирование объекта может осуществляться лишь в предварительно установленных узловых точках его символа. Узловые точки определяются при создании 2D-символа библиотечного элемента. Одна из узловых точек определяется в качестве главной. Эта узловая точка выделена черным прямоугольником и она является точкой размещения объекта и точкой привязки объекта.
Остальные узловые точки помечаются крестиком. Щелчок в такой узловой точке делает ее главной, то есть, перемещает в нее прямоугольник.

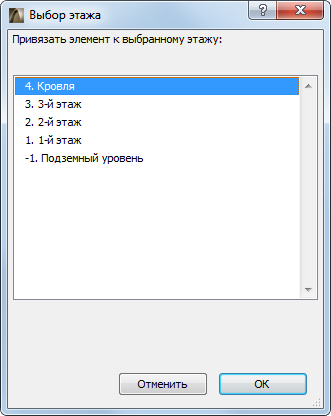

Собственный этаж. Выберите для объекта его собственный этаж. По умолчанию в качестве собственного выбирается текущий этаж, однако Вы можете выбрать команду Выбрать этаж и указать другой этаж в качестве собственного.
Для получения дополнительной информации см. Собственный этаж.
Панель Специальные Параметры Объекта
Набор доступных параметров меняется в зависимости от выбранного объекта. Если это возможно, сделайте щелчок на выпадающем меню, чтобы получить доступ к различным категориям параметров.
Для ознакомления со способами передачи параметров от одного объекта к другому см Передача параметров между объектами.

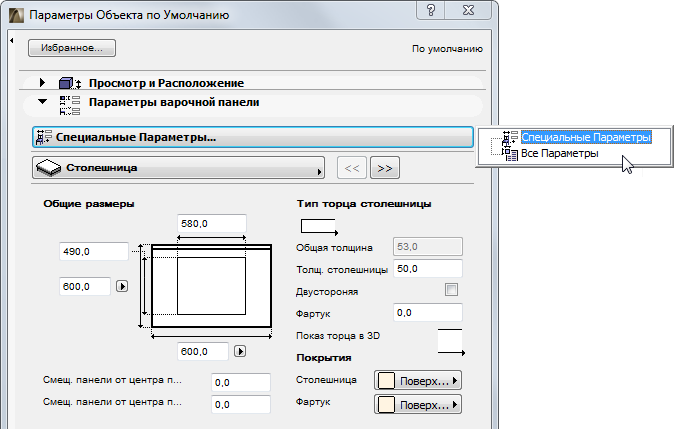

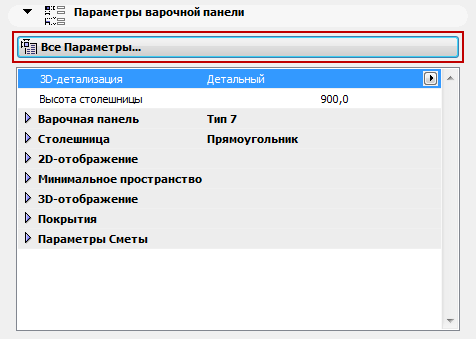

•Все Параметры: Некоторые объекты имеют списки Параметров, являющиеся альтернативой графическому интерфейсу Специальных Параметров. Если вам удобнее работать со списком Параметров, выберите из выпадающего меню Панели Специальных Параметров:
Параметр Минимальное пространство (имеющийся во многих объектах стандартной библиотеки ArchiCAD) указывает на область вокруг элемента, которую Вы хотите оставить свободной. Вы можете показать минимальное пространство всех объектов в 2D-видах с помощью глобального параметра, устанавливаемого в диалоге Параметры модельного вида.
См. Различные Параметры Отображения Библиотечных Элементов.
Панель объекта Представление на плане и в разрезе
Данная панель (или аналогичные элементы управления Информационного Табло) позволяет:
•Выбрать Этажи, на которых должен отображаться Объект;
•Заменить параметры 2D-отображения, заданные в GDL-скрипте объекта (см. Замена Реквизитов Объекта ниже).

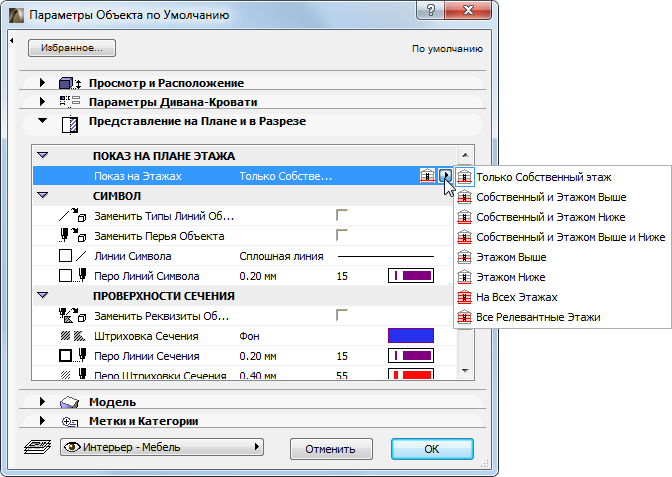

Показ на этажах. Выберите в этом всплывающем меню этажи, на которых будет показываться объект: только на его собственном этаже или также на других этажах.
По сравнению с другими элементами ArchiCAD объекты/источники света обладают специфическими только для них вариантами показа Этажом выше и Этажом ниже.
Для получения дополнительной информации см. Показать на Этажах.
Чаще всего настройка 2D-реквизитов (тип линии, перо, штриховка) объектов осуществляется в разделе 2D-отображения, присутствующем в панели Специальных Параметров, описанной выше.
См. Панель Специальные Параметры Объекта выше.
Однако, вы можете заменить эти реквизиты, воспользовавшись упрощенными настройками панели Представления на Плане и в Разрезе в диалоге Параметров Объекта.
Настройте нужные реквизиты штриховки, перьев и типов линий сечений, контуров и проекций.

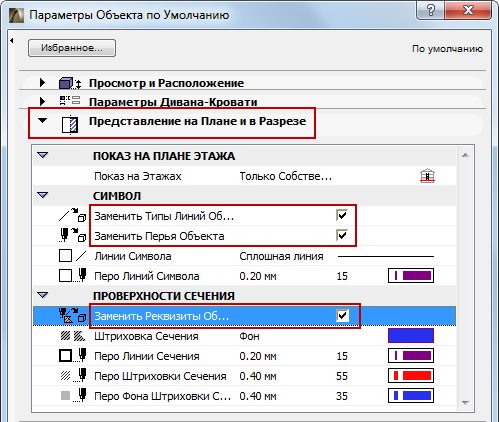

Для применения этих настроек маркеры ЗаменитьТипы Линий/Перья/Реквизиты Объекта должны быть активированы.
Примечание: Для некоторых объектов GDL-параметры могут отсутствовать. Такие объекты отображаются в соответствии с настройками, сделанными в панели Представления на Плане и в Разрезе (назависимо от активации маркеров Замены).

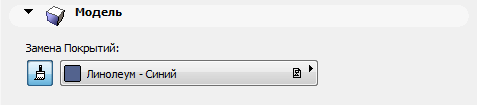

Панель Модель Диалога Параметров Объекта (По Умолчанию Скрыта)
По умолчанию данная панель скрыта. Активировать отображение этой панели в Диалогах Параметров Дверей/Окон можно при помощи команды Параметры > Окружающая Среда > Диалоги Параметров Инструментов.
Воспользуйтесь этой панелью, чтобы задать единое Покрытие для всего Объекта.
Нажмите кнопку Покрытие и выберите из выпадающего списка нужное Покрытие.
Специальная текстура, определенная в 3D-окне. Если появляется это сообщение, то это свидетельствует о том, что текущему выбранному объекту (уже размещенному в проекте) приписана специальная 3D-текстура.
•В этом случае становится доступной кнопка Восстановить текстуру. Щелчок на ней приводит к восстановлению начала текстуры выбранного объекта.
Для получения дополнительной информации см. Привязка 3D-текстуры.
