Другие панели диалога Параметры двери/окна

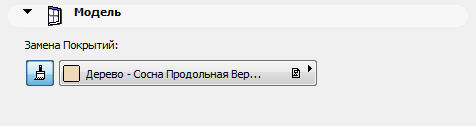

Панель Модель Диалога Параметров Двери/Окна (По Умолчанию Скрыта)
По умолчанию данная панель скрыта. Активировать отображение этой панели в Диалогах Параметров Дверей/Окон можно при помощи команды Параметры > Окружающая Среда > Диалоги Параметров Инструментов.
Воспользуйтесь этой панелью, чтобы задать единое Покрытие для всего объекта Двери или Окна.
Нажмите кнопку Покрытие и выберите из выпадающего списка нужное Покрытие.
Элементы Управления Четвертями Дверей/Окон (только для Нестандартных или Наследуемых Проемов)
Отдельная вкладка Параметров Четверти доступна только для некоторых Дверей/Окон, не входящих в стандартную библиотеку ArchiCAD.
Данные элементы управления позволяют настроить различные параметры четвертей, такие как Высота Верхней Четверти, Глубина Нижней Четверти, конструкция Четверти или Отлива, Глубина левого и правого Откосов и Глубина Четверти.
Панель окна/двери Маркер размера
Панель Маркер размера позволяет настроить размерные характеристики окон и дверей.
Чтобы показать или спрятать маркеры окон/дверей на плане этажа используйте управляющие элементы раздела Параметры окон/дверей диалогового окна команды Документ > Настроить Модельный Вид > Параметры модельного вида.
Для получения дополнительной информации см. Параметры модельного вида для конструктивных элементов.
Маркеры размеров являются параметрическими объектами GDL, которые всегда связаны с проемами в стенах.
Единицы измерения маркеров окон/дверей, а также единицы измерения подоконников/порогов, используемые в маркерах окон/дверей, устанавливаются в диалоге команды Параметры > Рабочая среда проекта > Размерные числа.
Для получения дополнительной информации см. Размерные Числа.
Выберите из всплывающего меню один из предварительно определенных маркеров или загрузите другой объект маркера.
Просмотровое окошко дает визуальное представление выбранного маркера.
Цвет/толщина пера. Укажите здесь номер цвета/толщины пера (1-255) размерного маркера.
Высота. Укажите здесь высоту маркера.
Использовать цвета символа. Отметьте этот маркер, если Вы хотите проигнорировать установки цвета пера, сделанные выше, и использовать перо, которое было указано при создании 2D-символа элемента.
Толщина пола. Используйте это окошко для того, чтобы маркер окна/двери указывал высоту подоконника/порога с учетом разницы в высоте между уровнем поля и основания стены (например, в связи с настилкой паркета). Это значение будет учитываться при вычислении и показе в маркере окна/двери высоты подоконника/порога.
Это значение не влияет на расположение окна/двери.
См. также Высота подоконника/порога с учетом толщины пола.
Тип шрифта. Выберите в этом всплывающем меню тип шрифта.
Кодировка шрифта. Выберите в этом всплывающем меню кодировку шрифта.
Размер шрифта. Укажите в этом окошке размер шрифта.
Формат текста. При необходимости выберите кнопки Жирный, Курсив, Подчеркнутый для форматирования начертания размерных текстов (значений). (Чтобы применить разные форматы в одном маркере, снимите отметку с Единый формат текста.)
Панель двери/окна Специальные параметры маркера
Панель Специальные параметры маркера может содержать параметры маркера размера, если для него создан пользовательский интерфейс. Эта панели содержит те же параметры, что и панель Маркер размера, но в графическом виде.
