IFC-Element-Typen

Die ARCHICAD Element-Klassifizierung (Element-Eigenschaften > Kategorien und Eigenschaften Panel) wirkt sich auf den IFC-Typ dieses Elements aus (bei IFC-Datenverwaltung, IFC-Export und -Import). Die Tabelle unten zeigt die bidirektionale Zuordnungsregel zwischen der Element-Klassifizierung und dem IFC-Typ (und seine weiteren Auswirkungen auf die Produkttyp-Definition des IFC-Typs). In einigen Fällen legt die Element-Klassifizierung den IFC-Attributwert “Vordefinierter Typ” fest und liefert damit eine detailliertere IFC-Typenklassifizierung (der Text in Klammern zeigt dies in der Spalte IFC-Typ an). Die “Dach” Element-Klassifizierung zeigt beispielsweise den IFC-Typ “IfcSlab” mit einem Attributwert “Dach” für den vordefinierten Typ an.

Sie können das Zuordnungsergebnis des IFC-Typs der Element-Klassifizierung unter “IFC-Eigenschaften” (Element-Eigenschaften > Kategorien und Eigenschaften Panel) oder im IFC-Manager überprüfen. Sie können auch Suchen & aktivieren verwenden, um das Projekt nach den “IFC Typ”-Kriterien zu filtern, oder die interaktive Elementauswertung verwenden, um diese Daten für ARCHICAD-Elemente aufzulisten. Sie können beispielsweise nur die IfcSlab-klassifizierten Modellelemente auswählen oder auflisten.

Die Arten der für ein Element automatisch erzeugten IFC-Produkttypen können nur im IFC-Manager geprüft und verwaltet werden. In einigen Fällen kann im IFC-Manager auch das Standard IFC-Produkt in ein alternatives IFC-Produkt geändert werden.

Siehe IFC Typ Produkt.

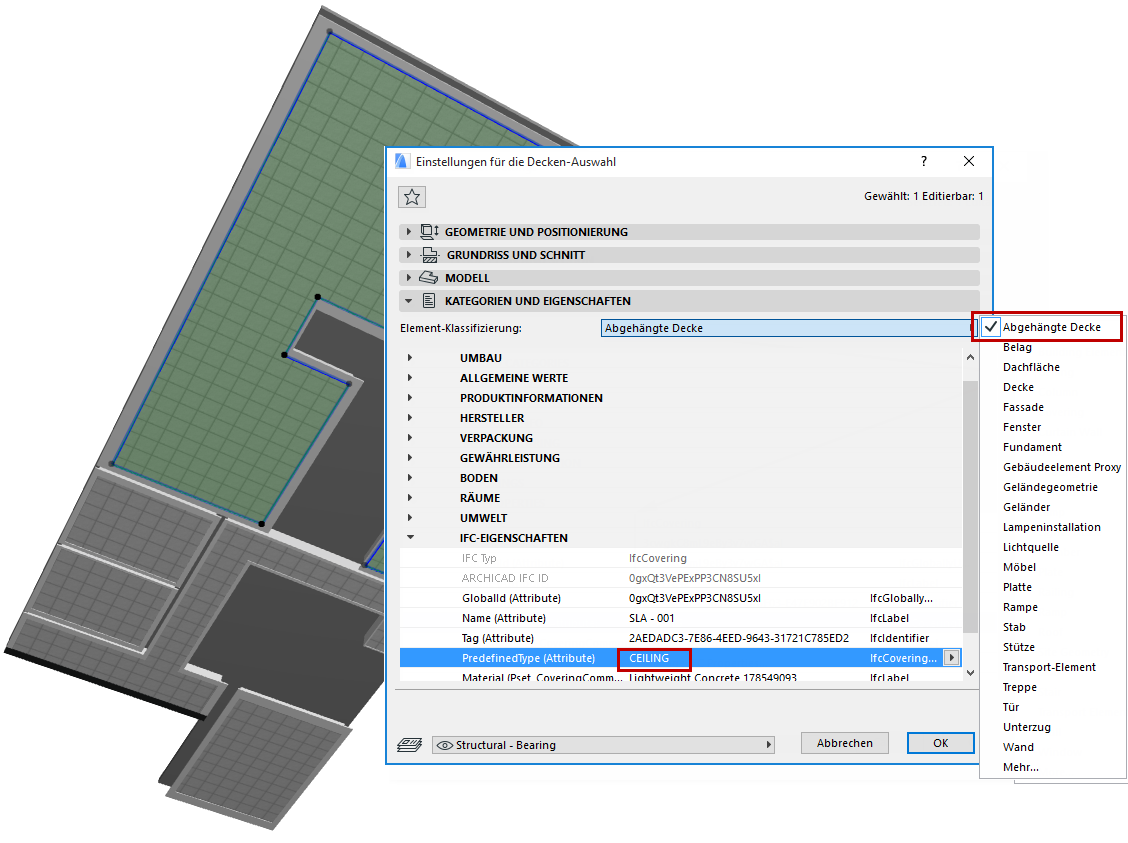

Die Element-Klassifizierung ist sehr nützlich, wenn Sie Gebäudeelemente modellieren müssen, für die es kein exaktes Gegenstück im ARCHICAD Werkzeugkasten gibt. Sie können beispielsweise Abgehängte-Decken-Elemente mit dem Decken-Werkzeug modellieren. Standardmäßig verwendet das Decken-Werkzeug die Element-Klassifizierung “Decke”, aber Sie können sie auch in “Abgehängte Decke” ändern. Dies wirkt sich auch auf den IFC-Typ der mit dem Decken-Werkzeug Elemente aus: Jedes als “Abgehängte Decke” klassifizierte Element wird als “IfcCovering”-Element verwaltet (Export- und Datenmanagement) mit einem vordefinierten Typ “Abgehängte Decke”.

Tipp: Die Element-Klassifizierung hat einen weiteren Vorteil, der sich nicht direkt auf den IFC-Austausch bezieht: Sie können Eigenschaften nach Element-Klassifizierung definieren (Optionen > Eigenschaften-Verwaltung), Suchen & aktivieren verwenden, um das Projekt nach den “Element-Klassifizierungskriterien” zu filtern, oder Sie können die interaktive Elementauswertung zum Auflisten dieser Daten für ARCHICAD-Elemente verwenden. Sie können beispielsweise nur die Elemente auswählen oder auflisten, die mit dem Decken-Werkzeug definiert wurden, aber als “Abgehängte Decke” klassifiziert wurden, oder alle Elemente, die mit einem beliebigen Werkzeug erstellt, aber als “Möbel” klassifiziert wurden.

Details zu diesen Funktionen finden Sie unter Eigenschaften-Manager, Suchen und aktivieren von Elementen und Interaktive Auswertung.

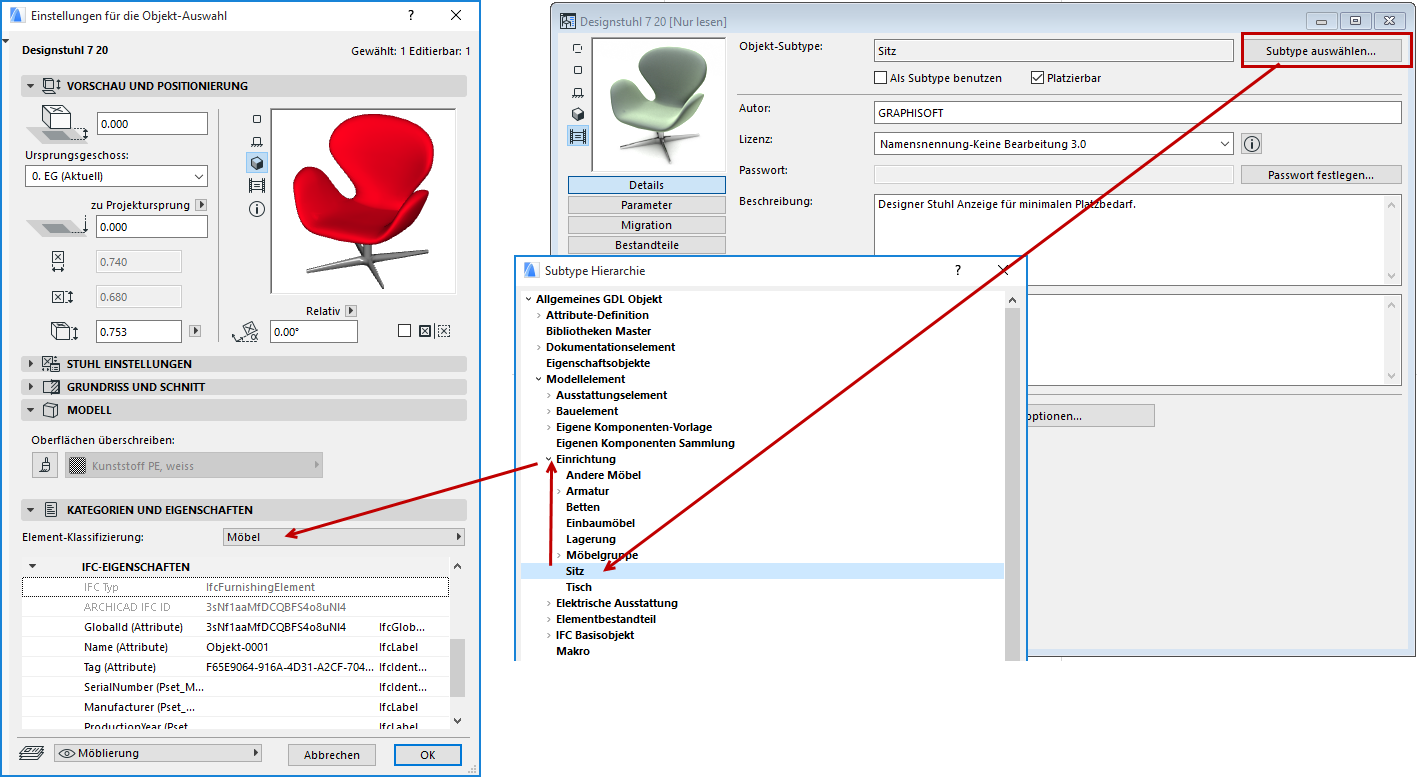

Bei Objekten mit einem Untertyp (z. B. ein Objekt mit einem Untertyp Stütze) ordnet dieser Untertyp die Element-Klassifizierung und somit auch den IFC-Typ zu. Beispiel: Der Untertyp “Stütze” legt die Element-Klassifizierung “Stütze” fest und damit den IFC-Typ “IfcColumn”.

Bestimmte Untertypen werden automatisch der Element-Klassifizierung zugeordnet und damit den IFC-Elementtypen, die ihrem Gruppennamen entsprechen: Die Untertypen “Bett”, “Sitz” oder “Tisch” werden automatisch auf die Element-Klassifizierung “Möbel” eingestellt und damit auf den IFC-Typ “IfcFurnishingElement” (da sein Gruppenname der Untertyp “Möbel” ist).

Sie können die Standardzuordnung Untertyp-Elementklassifizierung überschreiben (und damit die Kategorisierung nach IFC-Typ), wenn Sie im Paneel “Kategorien und Eigenschaften“ der Objekteinstellungen den Standardwert für die “Element-Klassifizierung” in einen anderen Wert ändern.

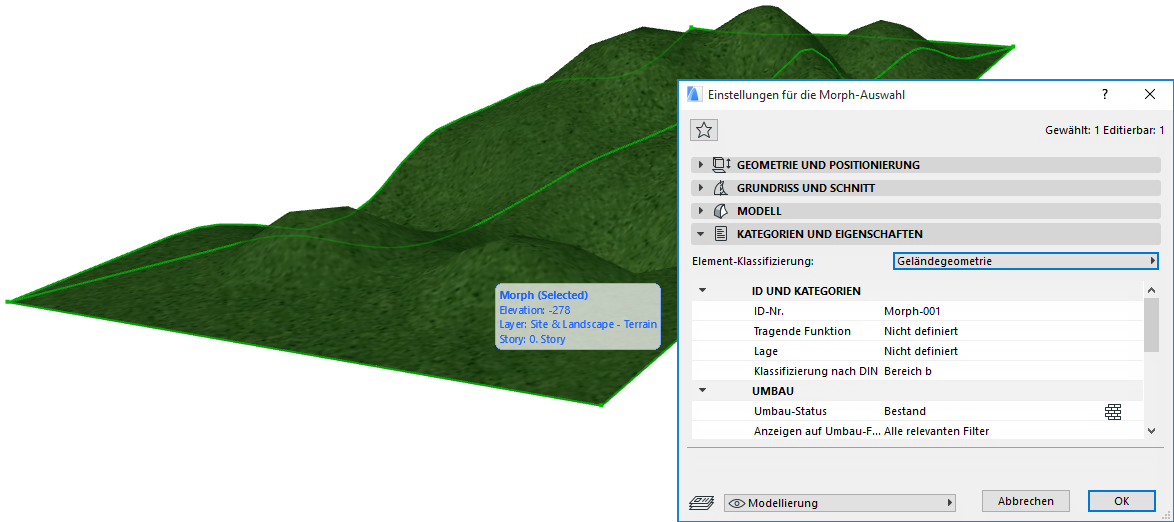

Ein als “Geländegeometrie” klassifiziertes ARCHICAD-Element wird im Rahmen des IFC-Exportprozesses zu einem Teil der IfcSite-Geometrie (sofern das ARCHICAD Element eine Geometrie hat). Da die IFC-Daten einer IfcSite nur im IFC-Manager bearbeitet werden können, sehen Sie “IFC-Eigenschaften verwalten” im Paneel Kategorien und Eigenschaften dieser ARCHICAD-Elemente nicht.

Ein Rastersystem (Planungs-Menü) wird als IfcGrid-Container exportiert, und seine Bestandteile werden als IfcGridAxis-Elemente dargestellt. Unabhängige Rasterelement-Instanzen (nicht Bestandteil des Rastersystems, sondern mit dem Rasterelement-Werkzeug definiert) werden ebenfalls als IfcGridAxis-Elemente exportiert, aber in einem einzelnen IfcGrid-Container gruppiert. Der Export von Rasterelementen wird nur durchgeführt, wenn die entsprechende Option im IFC Übersetzer aktiviert ist.

Alle 2D-Elemente (unterschiedliche Linientypen, Schraffuren, Texte und Bemaßungen) werden entsprechend dem IFC-Schema als IfcAnnotation-Elemente zugeordnet. Der IFC-Standard unterstützt keinen intelligenten Export von Bemaßungen (dies ist auch nicht vorgesehen), daher wird beim Exportieren eines Bemaßungselements dieses in Linien- und Textkomponenten zerlegt, die in einen IfcAnnotation-Container gruppiert werden. Der Export von 2D-Elementen wird nur durchgeführt, wenn die entsprechende Option im IFC Übersetzer aktiviert ist.

Siehe Import/Export-Filteroptionen.

Element-Umwandlungsregeln gemäß den IFC-Typen beim Import von IFC-Modellen:

•Wenn die Geometrie eines importierten IFC-Modellelements “extrudiert” (und die Umwandlungsoption “Bauteile...” als IFC-Importoption verwendet) wird und mit einem ARCHICAD-Werkzeug (nicht mit einem Objekt-Typ-Werkzeug) neu erstellt werden kann, so wird das importierte Element in ein natives und editierbares ARCHICAD-Element umgewandelt auf der Basis der bidirektionalen Zuordnung der IFC Typ-Elementklassifizierung. Ein IfcBeam wird beispielsweise zu einem ARCHICAD Unterzug (mit der Element-Klassifizierung “Unterzug”).

•Wenn die Geometrie eines importierten IFC-Modellelements “BREP” lautet, oder wenn es nicht mit einem Nicht-Objekttyp ARCHICAD-Werkzeug neu erstellt werden kann (d. h. es gibt kein Gegenstück unter den ARCHICAD-Werkzeugen), so wird es in ein Objekt oder einen Morph umgewandelt (je nach den Einstellungen von Importoptionen > Geometriekonvertierung des IFC-Übersetzers), aber mit der richtigen, aus dem IFC-Typ abgeleiteten Element-Klassifizierung. Ein BREP IfcBeam wird beispielsweise in ein ARCHICAD-Objekt (mit dem Untertyp “Unterzug”) umgewandelt oder in einen Morph. In beiden Fällen lautet die Element-Klassifizierung “Unterzug”.

Siehe Import-Optionen in IFC-Übersetzer.

“Extrudierte” Geometrie entspricht der Standarddarstellung der IFC-Geometrie, die die Parameterwerte des Elements beibehält (z. B. Dicke, Höhe, Lage der Referenzlinie oder der Kante, Schichtstruktur der mehrschichtigen Bauteile). Bestimmte spezielle Schnitte werden jedoch nicht beibehalten. Die Geometriemethode “Randprofil-Darstellung” (“Boundary Representation”, BREP) kommt zusammen mit ihren spezialisierten Schnitten und Verbindungen der Reproduktion der Elementform am nächsten (aber die Parameter des Elements gehen verloren).

Eine ARCHICAD-Elementklassifizierung wirkt sich auf den Exporttyp dieses Elements aus. Die in der obigen Tabelle angezeigte Zuordnung zeigt den Standardwert der angenommen wird, wenn ein grundeingestellter Element-Klassifizierungswert (unter “Element-Klassifizierung” im Teilfenster Kennzeichen und Kategorien der Elementeinstellungen festgelegt) verwendet wird ,
