ARCHICAD 20 hat seinen aktuellen IFC-basierten Arbeitsablauf durch neue Geometrien und Möglichkeiten zur gemeinsamen Nutzung von Daten für das Referenzmodell-Konzept verbessert.
GRAPHISOFT entwickelt seit 1996 IFC – eine Open-Source-Plattform für die OPEN BIM Zusammenarbeit. Wir setzen unseren Pioniereinsatz für IFC weiterhin fort und unterstützen die neueste IFC-Standardversion und seine wesentlichen Untergruppen (“Model-Ausschnitts-Definitionen”).
ARCHICAD 20 unterstützt den Import und Export der Modell-Ausschnitts-Definitionen, die für Arbeitsabläufe mit multi-disziplinärem 3D-Austausch konzipiert wurden. Die neueste IFC4 Modell-Ausschnitts-Definition stellt zwei separate Richtungen für die Koordination zwischen verschiedenen Disziplinen vor:
•Die IFC4 Referenzdarstellung eignet sich für alle BIM-Arbeitsabläufe auf der Basis von Referenzmodellen, wobei der Austausch hauptsächlich in einer Richtung erfolgt. Hier werden erforderliche Änderungen an den BIM-Daten, hauptsächlich zur Formendarstellung, über eine Änderungsanforderung an den Original-Autor abgewickelt.
•Die IFC4 Design-Übertragungsansicht liefert Gebäudeinformationen mit Unterstützung für die Bearbeitung von Elementen: Einfügen, Löschen, Verschieben und Ändern physikalischer Gebäudeelemente und Räume innerhalb des begrenzten Umfangs des parametrischen Austauschs. Beispiel: Ein Architekt schickt Gebäudeplanungsdaten an einen Ingenieur einer bestimmten Disziplin, wobei eventuell geometrische Änderungen erforderlich sind. Beachten Sie, dass die Design-Übertragungsansicht nicht für Szenarien mit Rundlauf-Datenaustausch konzipiert wurde.
Anmerkung: ARCHICAD 20 unterstützt weiterhin die ältere IFC-Version 2x3.
Unterstützung für die IFC4-Referenzansicht
ARCHICAD unterstützt den Im- und Export der triangulierten Flächen-Geometriedarstellung - eine Anforderung der IFC4 Referenzansicht.
Die Eigenschaft Umbau-Status wird jetzt als Standard-IFC-Eigenschaft übertragen und die Daten zu Kennzeichen und Kategorien von Baustoffen werden als Standard-IFC-Materialeigenschaften verwendet.
Kolorierte Elemente beim IFC-Export
Körper mit mehrfarbigen Flächen (z. B. Wände mit verschiedenen Innen- und Außenfarben) können importiert und exportiert werden, wobei die Farben korrekt beibehalten werden.
Die ARCHICAD IFC-Funktion exportiert außerdem die derzeit in Ihrem Modell angezeigten Farben korrekt, beispielsweise die durch grafische Überschreibung, Umbau, Revision oder Mark-ups definierten Farben, sodass Sie diese Informationen anderen Beteiligten/Anwendungen zur Verfügung stellen können.
Weitere IFC-Verbesserungen
•Beim Exportieren und Importieren eines IFC-Modells unterstützt ARCHICAD 20 jetzt die Definition des Überprüfungspunkts (lokale Geländeplatzierung).
•Die neuen ARCHICAD Elementeigenschaften (siehe Benutzerdefinierte Elementeigenschaften) können als IFC-Schema-Eigenschaften zugeordnet werden.
•Der Basis-Export wurde verbessert.

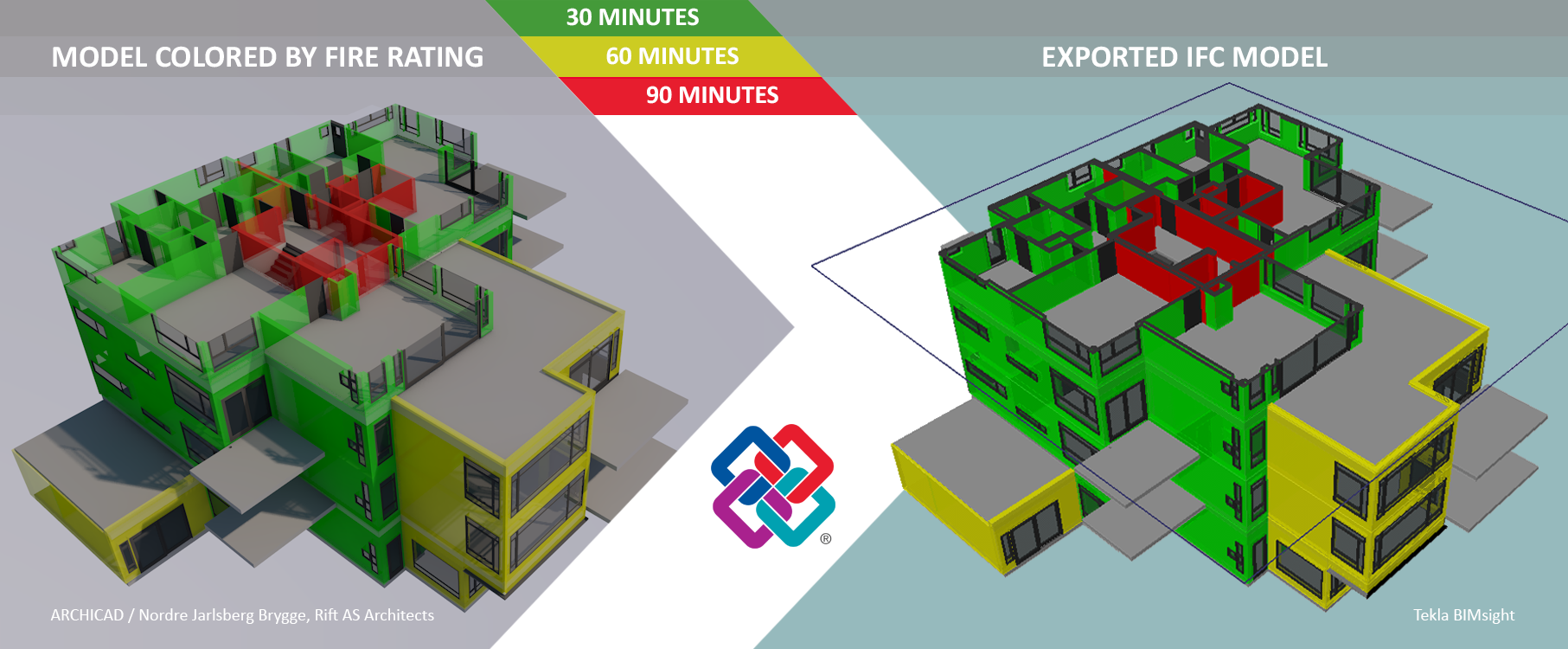

Grafische Überschreibungen aus ARCHICAD angezeigt im exportierten IFC-Modell
