3DM (Rhino-Datei) Importieren-Exportieren

ARCHICAD kann jetzt das native RHINO (3dm) Dateiformat lesen und schreiben und damit einen “Referenzmodell”-Arbeitsablauf zwischen diesen beiden Anwendungen ermöglichen.

Anmerkung: 3dm ist das native Dateiformat von RHINOCEROS, einer 3D Computergrafik- und CAD-Anwendung von Robert McNeel and Associates. Die Rhinoceros-Geometrie basiert auf dem mathematischen NURBS-Modell, dessen Schwerpunkt darauf liegt, in Computergrafiken mathematisch präzise Darstellungen von Kurven und Freiformflächen zu erzeugen (im Gegensatz zu raster-basierten Polygon-Anwendungen). (Wikipedia)

3dm Datei importieren

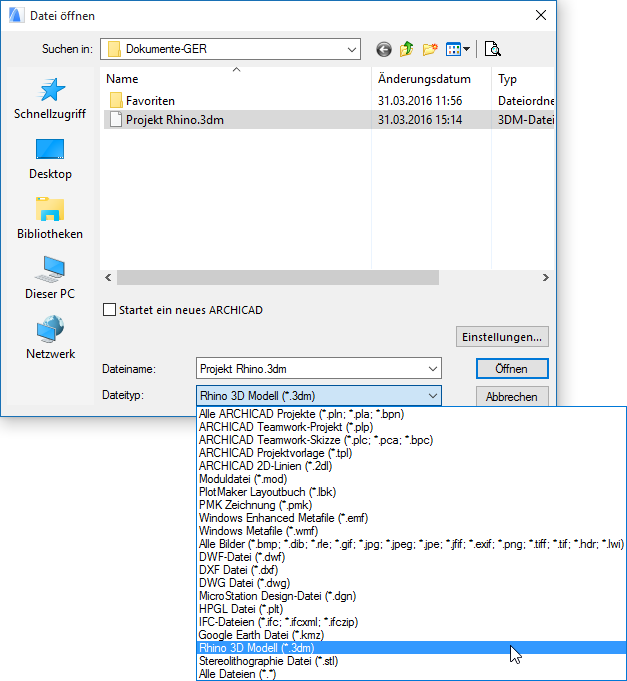

Importieren eines kompletten oder partiellen Rhino-Modells in ARCHICAD.

Das importierte Modell erscheint als ein nicht editierbares GDL-Objekt, das die logische Struktur des ursprünglichen Rhino-Modells beibehält. Eine neue, als Add-on implementierte Technologie interpretiert NURBS-Daten aus Rhino und wandelt sie in segmentierte Oberflächen in ARCHICAD um. Die Stufe der Segmentierung kann im Objekt-Einstellungsdialog angepasst werden.

Exportieren nach 3dm

Exportieren eines kompletten oder partiellen ARCHICAD-Modells aus einem beliebigen 3D-Ausschnitt nach Rhino (Dateiformat 3dm). Es werden nur geometrische Informationen exportiert, weil Rhino nur diesen Datentyp bearbeitet. Nicht-geometrische Daten (Eigenschaften, Auswertungsdaten, Mengen) werden nicht übertragen.

Die Zuordnung von ARCHICAD-Texturen wird nicht unterstützt, da mehrere Texturen in einem einzigen Element von Rhino nicht unterstützt werden.

Für weitere Informationen, siehe Arbeiten mit Rhino 3D-Modellen.
