Создание Отдельной Плоской Навесной Стены на Плане Этажа

Для построения отдельной плоской Навесной Стены активируйте инструмент Навесная Стена и выберите в Информационном Табло геометрический вариант Прямолинейная - Отдельная.

Примечание: Прямолинейный Геометрический вариант доступен также в окнах Разрезов, Фасадов и Разверток. В этих окнах использование вариант "Отдельная" приводит к размещению Навесной Стены перпендикулярно плоскости Сечения.

См. Создание Криволинейной Навесной Стены в Окне Разреза.

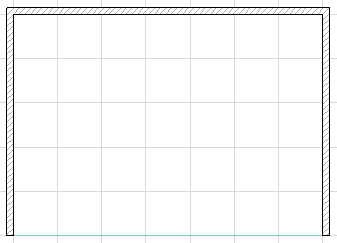

Предположим, что вы работаете на Плане Этажа двухэтажного проекта и хотите разместить Навесную Стену по одной стороне здания.

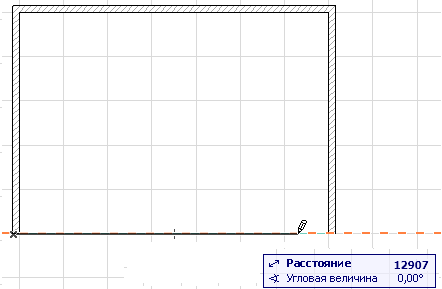

Начертите Линию Привязки, определяющую длину Навесной Стены.

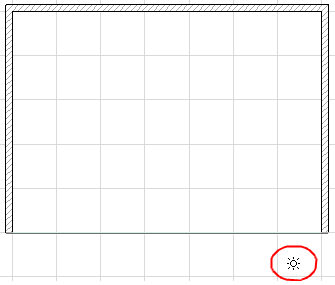

Двойным щелчком мыши завершите построение Линии Привязки. Расположите курсор, принявший форму солнца, с той стороны, которая должна соответствовать наружной поверхности Навесной Стены, и сделайте щелчок мышью. В данном примере следует сделать щелчок, переместив курсор ниже Линии Привязки Навесной Стены.

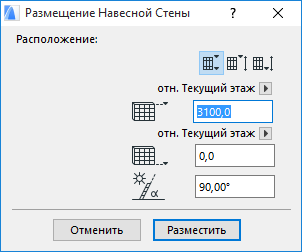

В открывшемся диалоговом окне Размещения Навесной Стены задайте высоту и наклон Навесной Стены (по умолчанию он равен 90 градусам). В данном случае введите в поле высоты значение 6200 мм и оставьте значение угла без изменений, чтобы создать вертикальную Навесную Стену.

Примечание: Три кнопки, находящиеся в разделе Расположение диалога Размещения Навесной Стены, позволяют выбрать способ определения Высоты Навесной Стены.

Для получения подробной информации см. Диалог Размещение Навесной Стены: План Этажа и 3D-окно.

Нажмите кнопку Разместить, чтобы закрыть диалог и завершить создание Навесной Стены.

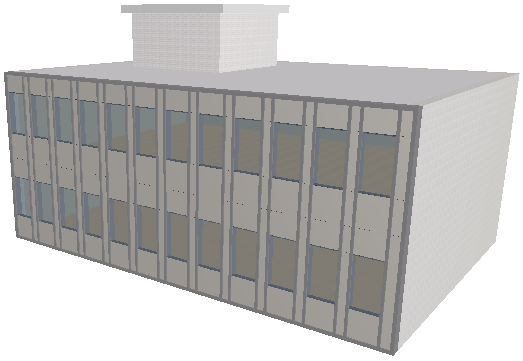

Проверьте полученный результат в 3D-окне.

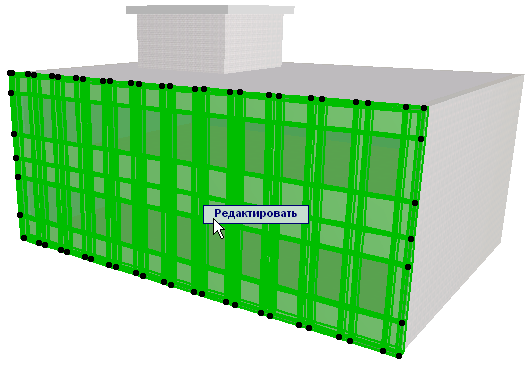

Для редактирования отдельных Компонентов Навесной Стены в Режиме Редактирования выберите Навесную Стену и нажмите кнопку Редактировать. Если Навесная Стена выбрана на Плане Этажа или в Разрезе/Фасаде, то становится доступна кнопка Редактировать в 3D.

См. Режим Редактирования Навесной Стены.
