Создание Отдельной Плоской Навесной Стены в 3D-окне

Процесс создания Навесной Стены в 3D-окне ничем не отличается от работы на Плане Этажа, но следует обратить внимание на особенности обратной графической связи в 3D.

В 3D-окне плоскость ввода Навесной Стены по умолчанию совпадает с текущей 3D-плоскостью ввода (проходящей через Проектный Нуль или через Пользовательское Начало Координат).

Для получения информации о способах определения плоскости ввода см. Определение Плоскости Ввода Навесной Стены в 3D-окне.

Активировав инструмент Навесная Стена, выберите в Информационном Табло геометрический вариант Прямолинейная - Отдельная и расположение плоскости ввода По Умолчанию.

Сделайте первый щелчок мышью, чтобы начать построение Линии Привязки Навесной Стены. Место, в которым вы сделаете щелчок, не имеет значения, так положение плоскости ввода является фиксированным. Созданная Линия Привязки будет располагаться на плоскости ввода.

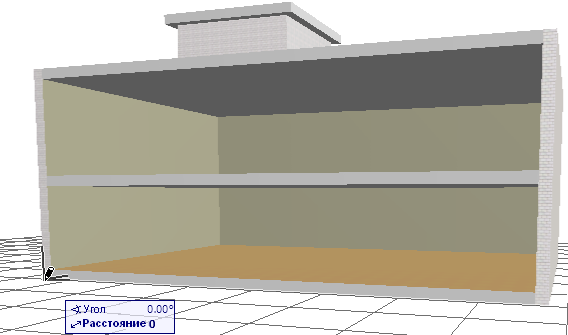

В данном примере:

Щелчками в нижних углах стен здания задайте длину Линии Привязки. При помощи курсора, принявшего форму солнца, укажите наружную сторону Навесной Стены.

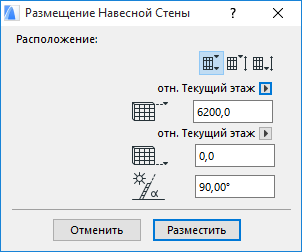

В результате откроется диалог Размещения Навесной Стены:

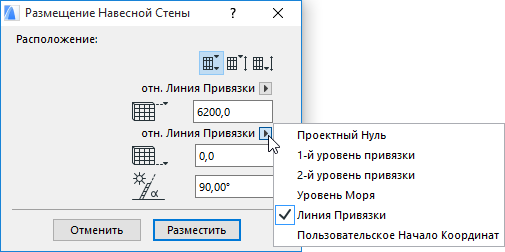

По умолчанию отметки верха и низа Навесной Стены измеряются относительно Линии Привязки, а Навесная Стена располагается перпендикулярно плоскости ввода, однако эти параметры можно изменить при помощи выпадающих меню:

Примечание: Три кнопки, находящиеся в разделе Расположение диалога Размещения Навесной Стены, позволяют выбрать способ определения Высоты Навесной Стены.

Для получения подробной информации см. Диалог Размещение Навесной Стены: План Этажа и 3D-окно.

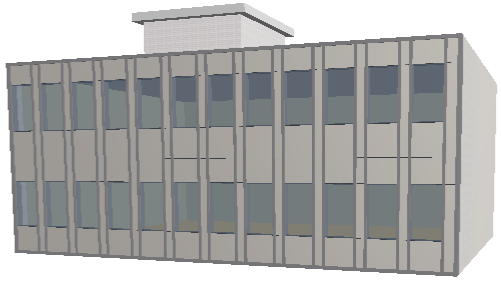

Нажмите кнопку Разместить и проверьте полученный результат.

Для редактирования отдельных Компонентов Навесной Стены в Режиме Редактирования выберите Навесную Стену и нажмите кнопку Редактировать. Если Навесная Стена выбрана на Плане Этажа или в Разрезе/Фасаде, то становится доступна кнопка Редактировать в 3D.
