Создание Контура Навесной Стены в 3D-окне

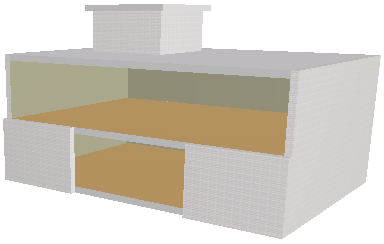

Предположим, нам необходимо создать Навесную Стену для модели здания, приведенной на иллюстрации. При этом Обвязка Навесной Стены должна совпадать с проемом, находящимся на южном фасаде здания. Выполнить данное построение можно при помощи геометрического варианта Контур в 3D-окне.

В 3D-окне плоскость ввода Навесной Стены по умолчанию совпадает с текущей 3D-плоскостью ввода (проходящей через Проектный Нуль или через Пользовательское Начало Координат). Однако, для облегчения процедуры ввода можно использовать другую плоскость ввода.

Для получения дополнительной информации см. Определение Плоскости Ввода Навесной Стены в 3D-окне.

В данном случае мы воспользуемся “интеллектуальным” методом определения плоскости ввода, чтобы расположить ее перпендикулярно перекрытию.

Активировав инструмент Навесная Стена, выберите в Информационном Табло геометрический вариант Прямолинейная - Отдельная и Интеллектуальное расположение плоскости ввода.

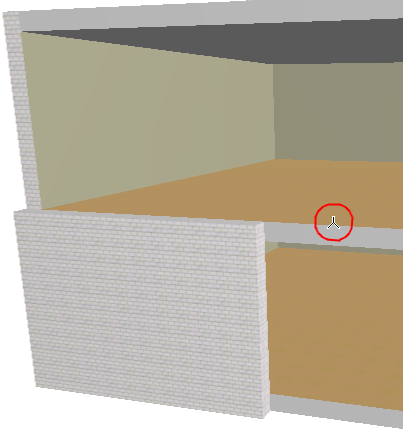

Затем следует определить расположение плоскости ввода. Сделайте щелчок на ребре перекрытия (курсор должен принять форму Мерседес). В результате будет отображена временная плоскость ввода, вращающаяся вокруг указанного ребра.

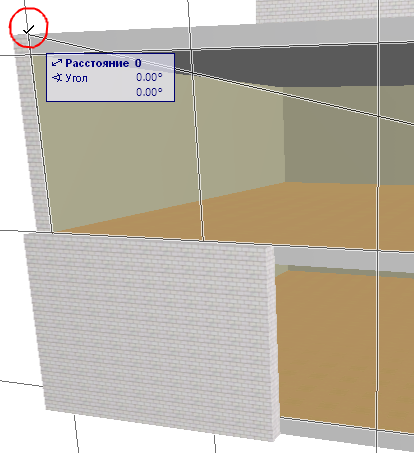

Сделайте щелчок в верхнем углу здания, чтобы зафиксировать расположение плоскости ввода.

Щелчками мыши начертите полилинию Контура Навесной Стены, совпадающую с контуром проема в стене.

Примечание: В этом случае Линией Привязки является первый начерченный отрезок Контура.

Сделайте двойной щелчок или щелкните курсором-Молотком для замыкания многоугольника.

Переместите курсор, принявший форму Солнца, внутрь контура многоугольника и сделайте щелчок мышью, чтобы задать наружную сторону Навесной Стены.

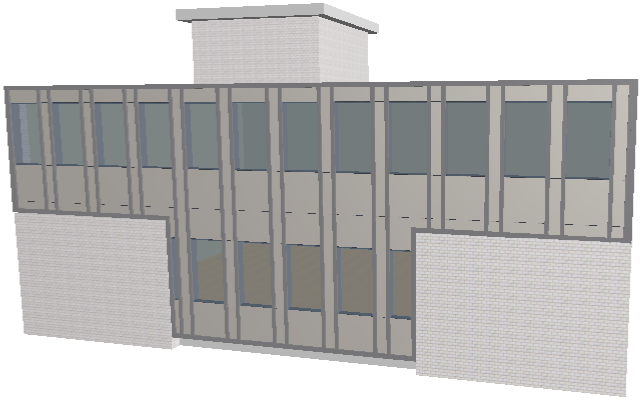

проверьте полученный результат.

Для редактирования отдельных Компонентов Навесной Стены в Режиме Редактирования выберите Навесную Стену и нажмите кнопку Редактировать. Если Навесная Стена выбрана на Плане Этажа или в Разрезе/Фасаде, то становится доступна кнопка Редактировать в 3D.
