Создание Навесной Стены на Наклонной Плоскости Ввода
Плоские Навесные Стены создаются путем вытягивания Линии Привязки в направлении, перпендикулярном плоскости ввода. Плоскость ввода, как правило, располагается вертикально или горизонтально.
Однако, в 3D-окне можно задать любое расположение плоскости ввода.
См. Определение Плоскости Ввода Навесной Стены в 3D-окне.

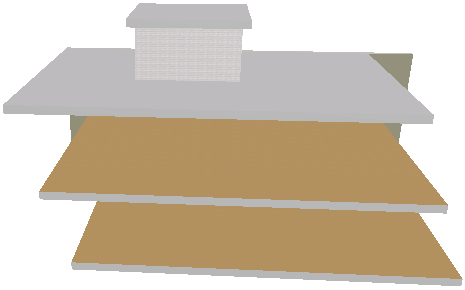

Рассмотрим следующую модель в 3D:
Предположим, что нам требуется создать Навесную Стену, расположенную перпендикулярно направлению наклона здания, а не вертикально.
Активировав инструмент Навесная Стена, выберите в Информационном Табло геометрический вариант Прямолинейная - Отдельная и способ построения плоскости ввода Согласно Нормали.

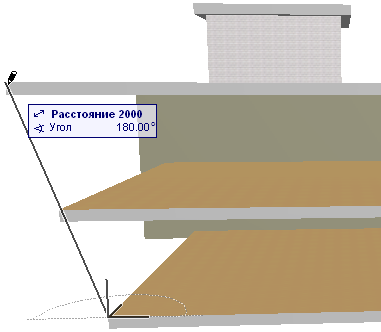

В 3D-окне начертите вектор нормали, соответствующий наклонной форме здания (нам необходимо, чтобы плоскость ввода располагалась перпендикулярно этому вектору). В данном случае следует создать вектор, соединяющий юго-западные углы верхнего и нижнего перекрытий.
После второго щелчка мышью появится временная плоскость ввода, расположенная перпендикулярно указанному вектору.
Сделайте щелчок в любой точке, через которую должна пройти плоскость ввода: угол наклона плоскости ввода определит направление вытягивания Навесной Стены.

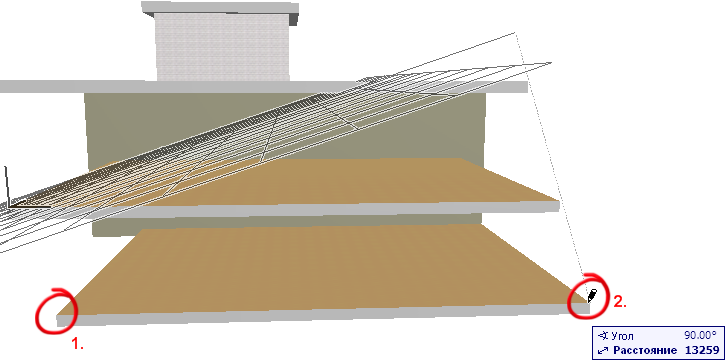

Теперь следует задать линию ввода. Линия ввода (как это показывает растягивающаяся линия) проецируется перпендикулярно на плоскость ввода. Сделайте щелчки мышью в точках начала и окончания Навесной Стены: в данном случае это два ближайших угла любого перекрытия.

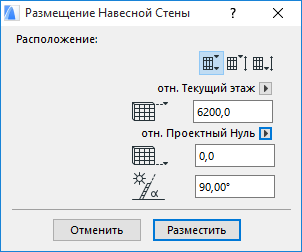

Переместите курсор, принявший форму солнца, ниже линии ввода и сделайте щелчок для указания наружной стороны Навесной Стены. В результате откроется диалог Размещения Навесной Стены.
Введите в поле отметки верха значение 6200, а в поле отметки низа значение 0. В данном случае важно правильно выбрать уровень привязки: если высота Навесной Стены будет измеряться относительно Линии Привязки, то результат будет неверным, так как верхняя и нижняя Рамы Навесной Стены будут расположены параллельно плоскости ввода.
Чтобы расположить верхнюю и нижнюю Рамы горизонтально, воспользуйтесь выпадающими меню и выберите измерение отметок верха и низа от Проектного Нуля.

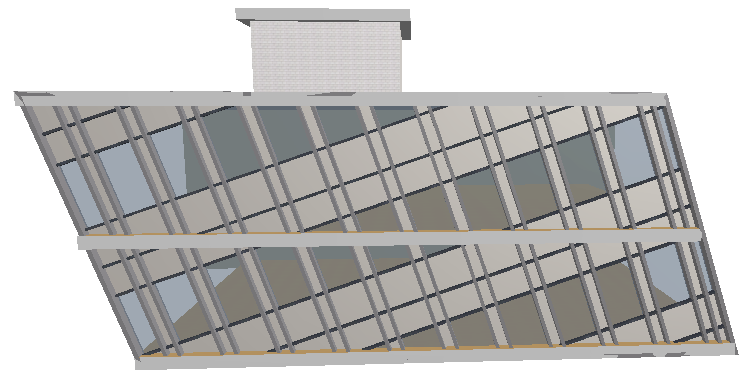

Нажмите кнопку Разместить и
