Редактирование на Системном Уровне

Для редактирования элементов Навесных Стена на Системном Уровне, позволяющих настроить сразу  все компоненты, используется диалог Параметров Навесной Стены.

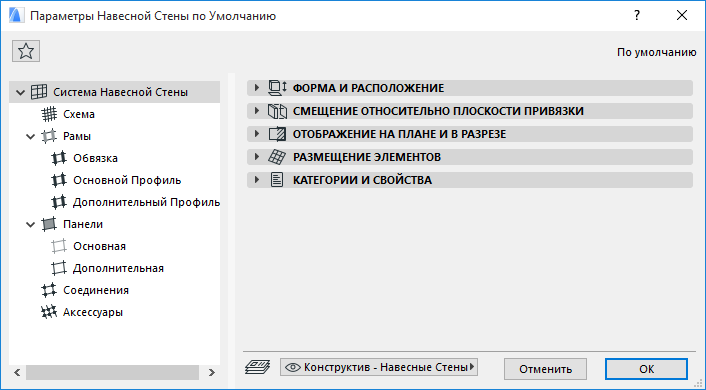

Сделайте двойной щелчок мышью на Инструменте Навесная Стена, чтобы открыть диалог Параметров Навесной Стены по Умолчанию. Или выберите Навесную Стену, которую хотите отредактировать, и откройте диалоговое окно Параметров Выбранной Навесной Стены.

Щелкните на элементе находящегося слева иерархического списка, чтобы открыть страницу диалога, относящегося к соответствующим Параметрам Навесной Стены.

Страницы диалога позволяют настроить общие параметры Системы (расположение, отображение) и параметры компонентов Навесной Стены, таких как Схема, Рамы, Панели, Соединения и Аксессуары.

Для получения дополнительной информации см. Параметры Навесной Стены.

Настраиваемые здесь параметры определяют конструкцию и внешний вид размещаемых Навесных Стен.

Примечание: Отдельные компоненты размещенных Навесных Стен можно настроить индивидуально в Режиме Редактирования.

Изменения Параметров Выбранной Навесной Стены отражаются на всех соответствующих компонентах выбранной Навесной Стены. Например, измененные настройки покрытия Основного Профиля, применяются для всех Рам Основного Профиля Навесной Стены после нажатия кнопки ОК, закрывающей диалог. Однако эти изменения не затрагивают параметры Специальных Рам.

•Обратите внимание, что для настройки Рам используются три страницы: Обвязка, Основной Профиль, Дополнительный Профиль. Это означает, что каждая Навесная Стена по умолчанию состоит из Рам трех типов (или "классов").

При необходимости можно задать использование одинаковых параметров для всех трех классов Рам. Чтобы сделать это, нажмите расположенную в верхней части диалога Параметров Рам кнопку Соответствие Всех Классов Рам Текущим Параметрам.

•Для настройки Панелей используются две страницы: Основная и Дополнительная. Это означает, что каждая Навесная Стена по умолчанию состоит из Панелей двух типов (или “классов“).

При необходимости можно задать использование одинаковых параметров для обоих классов Панелей. Чтобы сделать это, нажмите расположенную в верхней части диалога Параметров Панелей кнопку Соответствие Всех Классов Панелей Текущим Параметрам.

Завершив настройку Системных Параметров Навесной Стены по Умолчанию, можно приступить к созданию Навесных Стен при помощи инструмента Навесная Стена и подходящих геометрических вариантов.

См. Редактирование Сетки.
