Редактирование Контура Навесной Стены
Чтобы отредактировать Контур выбранной Навесной Стены, активируйте режим Редактирования.

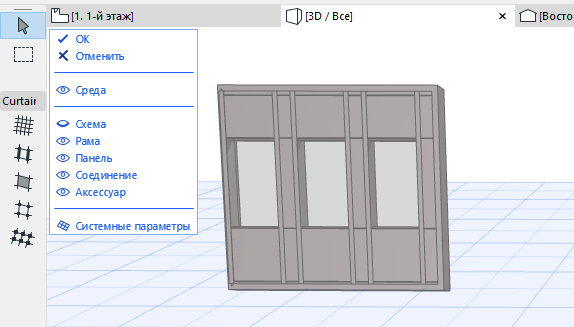

Так как Контур является частью схемы, убедитесь, что в режиме Редактирования включен показ Схемы. В приведенном ниже примере включен показ только компонента Схемы и Среды (позволяющей увидеть элементы модели, находящиеся за Навесной Стеной).
Выберите Схему. Обратите внимание, что Контур отображается более толстой линией. Вы также можете выбрать только Контур (без Линий Сетки), сделав щелчок курсором-мерседесом на любом его сегменте.
Сделайте щелчок на ребре или в вершине Контура, чтобы открыть Локальную Панель, содержащую команды редактирования.
Измените геометрию Контура.
См. Изменение Формы Многоугольных и Многосекционных Элементов.
Включите показ Рам и Панелей и деактивируйте отображение Схемы, чтобы проверить полученный результат.
В окне Разреза можно использовать дополнительные функции редактирования Контура.
