Навесные Стены и Другие Элементы
В следующих разделах описывается взаимодействие Навесных Стен с другими элементами.
Соединение Стены с Навесной Стеной
Управление Соединениями Навесных Стен
Навесные Стены и Примыкающие Зоны
Пример: Соединение Наклонной Навесной Стены с Торцевыми Стенами
Разделение Пересекающихся Навесных Стен
Создание Общей Рамы для Соседних Навесных Стен
Соединение Стены с Навесной Стеной
Навесная Стена может быть соединена с одной или несколькими стенами. Расположение Навесной Стены определяет геометрию соединенных с ней стен. Перемещение или вращении Навесной Стены приводит к автоматическому изменению соединенных с ней стен.
Соединение Навесной Стены со стеной позволяет быстро получить необходимую геометрию при использовании Наклонных Навесных Стен.
Чтобы соединить стену с Навесной Стеной:
1.Выберите стены и Навесную Стену (в выборке может присутствовать несколько стен и одна Навесная Стена).

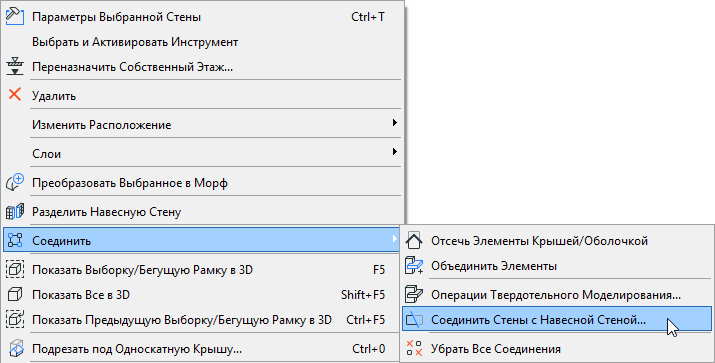

2.Активируйте команду меню Конструирование > Соединить > Соединить Стены с Навесной Стеной или аналогичную команду контекстного меню.
В результате будет открыт диалог Соединения Стен с Навесной Стеной, позволяющий настроить точки соединения стен с Навесной Стеной.
•Снаружи: Здесь определяется точка, в которой стены, расположенные с "внешней" стороны Навесной Стены, будут соединяться с Навесной Стеной.
•Внутри: Здесь определяется точка, в которой стены, расположенные с "внутренней" стороны Навесной Стены, будут соединяться с Навесной Стеной.
Точки соединения стены Снаружи и Внутри определяют значения смещения относительно Опорной Поверхности, как это показано в диалоге Соединения Стены с Навесной Стеной.

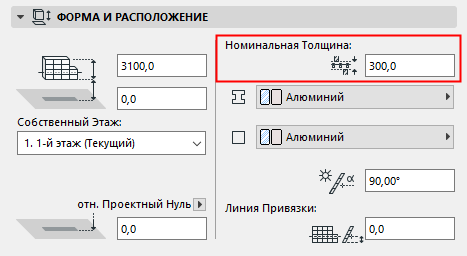

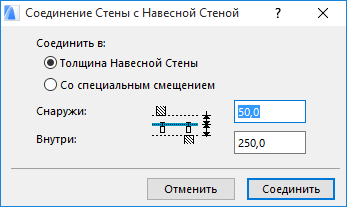

•По умолчанию используется вариант Толщина Навесной Стены. Это наиболее типичный способ соединения. По умолчанию значения смещения Снаружи и Внутри соответствуют Номинальной Толщине Навесной Стены, настроенной в панели Форма и Расположение страницы Система Навесной Стены диалога Параметры Навесной Стены. В данном примере значение Номинальной Толщины равно 400.
Для определения смещения стен, примыкающих к Навесной Стене, “Внутренняя” часть этой Номинальной Толщины принимается равной смещению Панелей относительно Поверхности Привязки (здесь - 250), а “Внешняя” часть смещения вычисляется как разница Номинальной Толщины и Внутреннего Смещения (здесь - 150).
Следовательно, в этом примере стены, находящиеся с внешней стороны Навесной Стены, будут отсекаться на расстоянии 150 мм от Опорной Поверхности, а стены, расположенные с внутренней стороны - на расстоянии 250 мм от Опорной Поверхности.
•Если требуется, чтобы соединяющиеся стены отсекались в точках, отличающихся от автоматически вычисленных согласно Номинальной Толщине Навесной Стены, то можно выбрать вариант Специального Смещения. Введите нужные значения смещения относительно Опорной Поверхности Навесной Стены с Внешней и Внутренней стороны.
Нажмите кнопку Соединить.

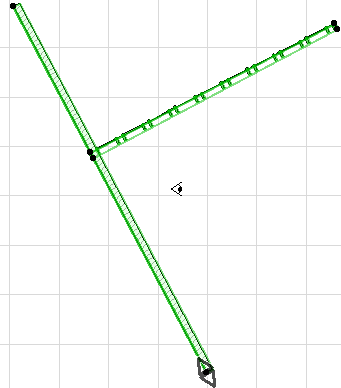

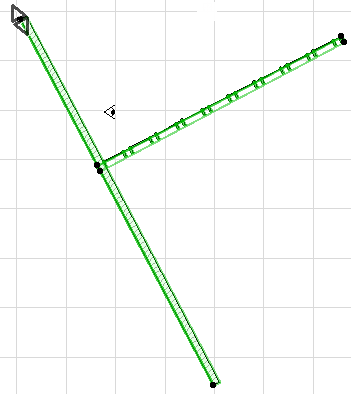

В результате курсор примет форму глаза: щелчком мыши укажите конец стены, который должен быть соединен с Навесной Стеной. Обратная графическая связь, динамически обновляющаяся по мере перемещения курсора, позволяет определить соединяемую часть стены.
Сторона стены, соединенная с Навесной Стеной, автоматически меняется при любых изменениях расположения Навесной Стены.
Изменить настройки смещения уже соединенной стены можно путем ее повторного соединения с Навесной Стеной.
Управление Соединениями Навесных Стен
Выбранные элементы, участвующие в соединениях между Стенами и Навесной Стеной, помечаются специальным манипулятором соединения. Щелчок на этом манипуляторе открывает список всех Соединений, (включая Операции Твердотельного Моделирования и Отсечения), в которых участвует данный элемент. Данный позволяет управлять всеми существующими соединениями.
Для получения дополнительной информации см. Управление соединением элементов.
Навесные Стены и Примыкающие Зоны
Геометрия Зон, примыкающих к Навесным Стенам, определяется Номинальной Толщиной Навесной Стены, настраиваемой в панели Форма и Расположение страницы Система Навесной Стены диалога Параметров Навесной Стены.
Существует несколько способов определения Границ Зон, образуемых Навесными Стенами. Воспользуйтесь выпадающим меню Отношения к Зонам, расположенным в панели Размещение Элементов диалога Параметров Навесной Стены, чтобы настроить взаимодействие Навесных Стен с Зонами.
Разделение Пересекающихся Навесных Стен
Один из способов точного соединения двух Навесных Стен заключается в создании пересекающихся Навесных Стен с последующим отсечением "лишних" участков, выполняемым при помощи команды меню Конструирование > Изменить Навесную Стену > Разделить Навесную Стену.
Эту команду можно использовать для разделения одной или нескольких Навесных Стен по линии их пересечения другой Навесной Стеной. Она доступна во всех модельных окнах (но не в режиме Редактирования Навесной Стены). Действие этой команды практически ничем не отличается от команды меню Редактор > Изменить Форму > Разделить, доступной при работе с другими элементами ARCHICAD.

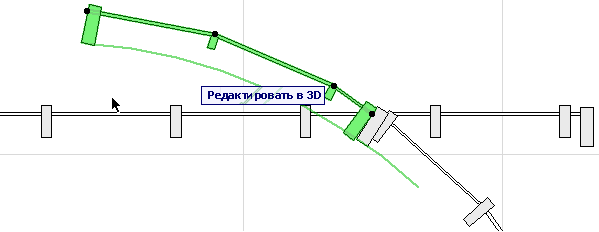

В рассматриваемом ниже примере на Плане Этажа пересекаются две Навесные Стены.
Выберите криволинейную Навесную Стену.

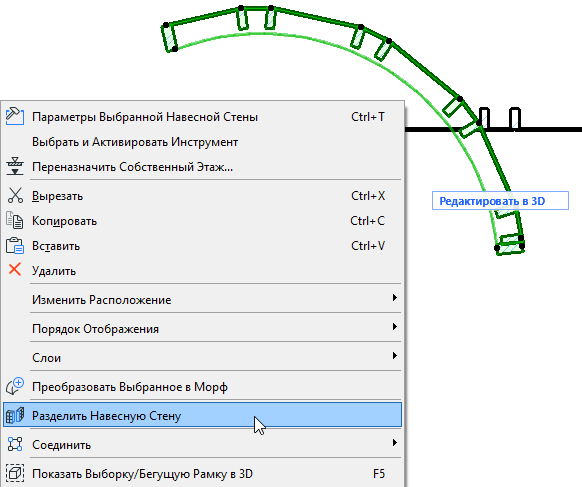

Активируйте команду меню Конструирование > Изменить Навесную Стену > Разделить Навесную Стену или аналогичную команду контекстного меню.
Сделайте щелчок мышью на второй Навесной Стене.

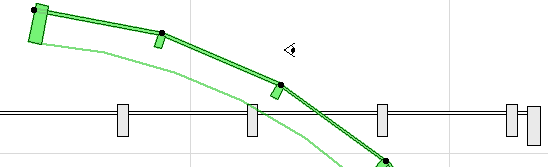

Переместите курсор, принявший форму глаза, на ту сторону криволинейной Навесной Стены которая должна остаться выбранной после Разделения.
Сделайте щелчок мышью, чтобы завершить операцию Разделения.
Удалите ненужную часть Навесную Стены.
Повторите эту операцию для разделения и удаления выступающей части прямолинейной Навесной Стены.

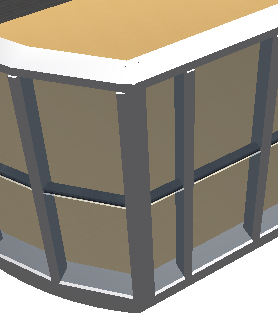

Проверьте полученный результат на Плане Этажа и в 3D-окне:
В данном примере произошло взаимное наложение Рам Навесных Стен. Исправить эту ситуацию можно путем создания общей Рамы.
См. Создание Общей Рамы для Соседних Навесных Стен.
Пример: Соединение Наклонной Навесной Стены с Торцевыми Стенами

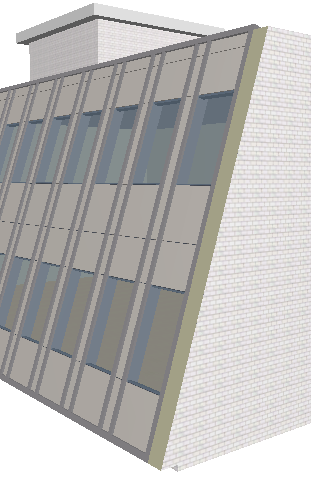

В данном примере мы рассмотрим соединение наклонной Навесной Стены с двумя прямолинейными торцевыми стенами, выступающими за ее наружную поверхность.
Для отсечения выступающих участков стен следует воспользоваться командой Соединения Стен с Навесной Стеной.
Выберите Навесную Стену и обе торцевые стены.
Активируйте команду меню Конструирование > Соединить > Соединить Стены с Навесной Стеной или аналогичную команду контекстного меню.
В результате будет открыт диалог Соединения Стены с Навесной Стеной.
Применение настроек по умолчанию приведет к отсечению торцевых стен на основе значения Номинальной Толщины Навесной Стены.
См. Соединение Стены с Навесной Стеной.
Не меняя текущие настройки, нажмите кнопку Соединить.

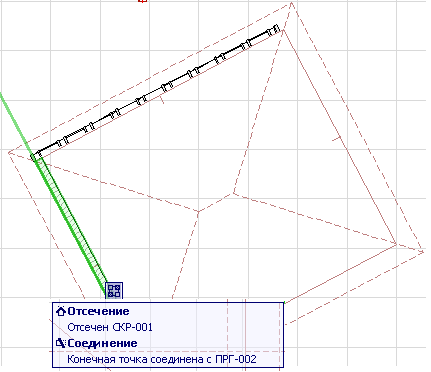

Переместите курсор, принявший форму глаза, чтобы указать отсекаемые части торцевых стен. В процессе перемещения курсора появляется двойная стрелка обратной графической связи, облегчающая выбор нужных участков стен.
Сделайте щелчок мышью для завершения операции Соединения стен. В результате стены окажутся отсечены по внутренней стороне Навесной Стены (в данном случае - на расстоянии 250 мм от Опорной Поверхности Навесной Стены).
Приблизив место соединения, вы можете заметить, что стены отсечены с учетом номинальной толщины Навесной Стены, то есть в месте пересечения с плоскостью, совпадающей с внутренней поверхностью Рам Обвязки.
Геометрию этого соединения можно изменить. Предположим, что вам требуется продлить торцевые стены до внешней поверхности Навесной Стены. Для этого следует повторно выполнить операцию Соединения.
Еще раз выберите Навесную Стену и обе торцевые стены.
Активируйте команду меню Конструирование > Соединить > Соединить Стены с Навесной Стеной, чтобы снова открыть диалог Соединения Стены с Навесной Стеной, позволяющий задать специальные значения соединения:
Поскольку стены располагаются с внутренней стороны Навесной Стены, вам потребуется отредактировать значение соответствующего поля ввода:

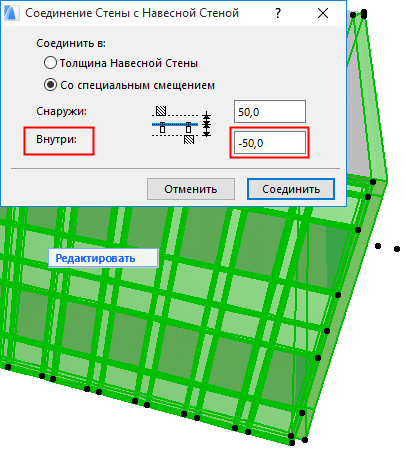

В поле "Внутри" указывается расстояние между внутренней точкой соединения стен и Опорной Поверхностью. В данном случае следует указать отрицательное значение, чтобы продлить стены за пределы Опорной Поверхности. Введите значение -50. Таким образом стены, располагающиеся с внутренней стороны Навесной Стены, пересекут Опорную Поверхность (ее смещение равно 0) и будут продлены на 50 мм, то есть секущая плоскость стен будет совпадать с наружной поверхностью Навесной Стены.

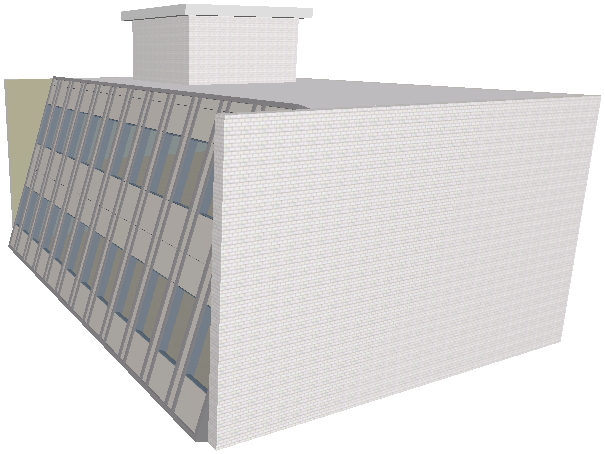

Нажмите кнопку Соединить. Проверьте полученный результат в 3D-окне. Теперь торцевые стены оказались отсечены точно по внешней поверхности Навесной Стены.
