Инструмент Разрез используется для размещения маркера Разреза. существуют три вида маркеров Разрезов:
1.исходный маркер, создающий проекцию разреза
2.связанный маркер, который не создает проекцию разреза, а действует как ссылка на любой другой вид, проекцию или чертеж.
3.несвязанный маркер, который содержит произвольный текст.
Примечание: Простым способом определения исходного/связанного/несвязанного маркера является использование переключателя “Выделить Исходные Маркеры”, находящегося в меню Вид > Параметры Вывода на Экран.
См. также Выделение исходного маркера.
Примечание: Имеется возможность создать независимый разрез (с маркером или без него) без использования инструмента Разрез.
См. Создание Независимой Проекции Разреза.

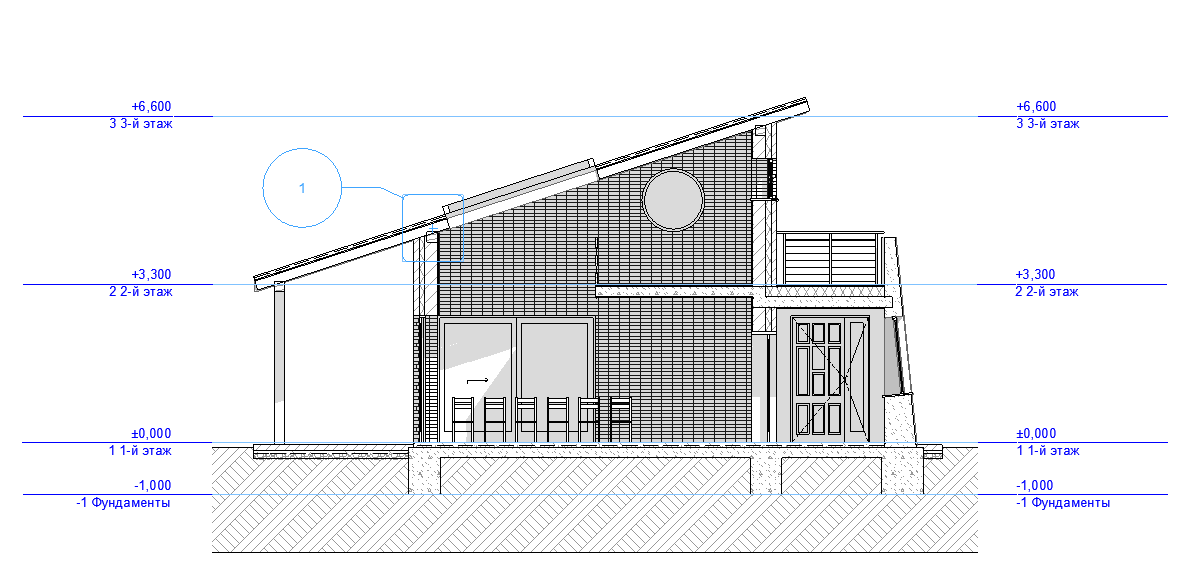

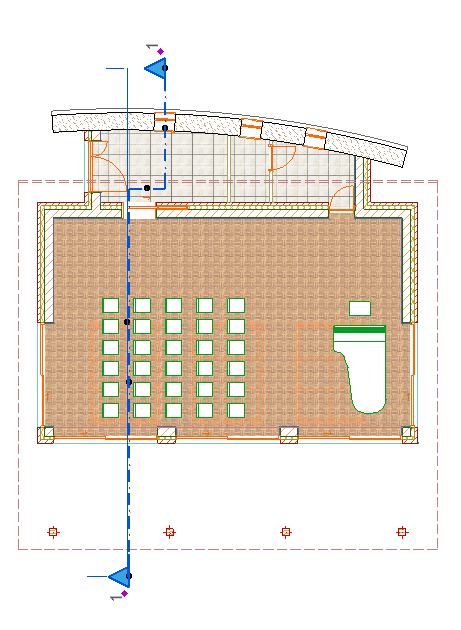

Для создания Разреза следует задать на Плане Этажа линию сечения и разместить исходный маркер, генерирующий новую проекцию ARCHICAD. Вы можете настроить отображение в маркере различных данных, например, указание первого чертежа, созданного на основе данной проекции Разреза, чтобы упростить навигацию и идентификацию.
Каждая новая проекция Разреза включается в список "Разрезов", отображаемые в Карте Проекта Навигатора.
Отображение элементов в проекции Разреза напрямую зависит Статуса Разреза, определяемого в диалоге Параметров Разреза.
•Модельный разрез содержит редактируемые конструктивные элементы, связанные со своими дубликатами на плане этажа, а также любые 2D-элементы.
•Чертежный разрез содержит чертежные примитивы, которые не связаны с планом этажа и не отражают изменений в нем.
В окне разреза можно просматривать и редактировать элементы, но нельзя создавать новые конструктивные элементы. (Исключение составляет использование команд Перемещения Копии и Тиражирования.) Если Вы вставите элемент в окне разреза, он будет представлен в виде чертежных примитивов (точки, линии, штриховка).
Объекты могут размещаться в окне разреза, однако они рассматриваются только как графические символы. (При этом соответствующий элемент 3D-модели не создается.)
Разрезы можно сохранять как виды и размещать в макетах в качестве чертежей; содержимое окна разреза также можно непосредственно опубликовано.
Чтобы разместить связанный маркер Разреза, воспользуйтесь инструментом Разрез в одном из следующих окон: План Этажа, Разрез, Фасад, Развертка, Деталь или Рабочий Лист. Связанные маркеры могут использоваться только в качестве ссылок на любые существующие проекции, виды или чертежи проекта.
См. пример в Размещение Связанного Маркера Разреза.
В диалоге Параметры разреза Вы можете выбрать формат линии сечения и объект маркера.
Несвязанный маркер может оказаться полезным при создании публикуемой документации, например, если Вы хотите сослаться (с использованием номера страницы) на место расположения внешнего чертежа, который не интегрирован с проектом ARCHICAD.
См. Размещение несвязанного маркера.
