Нанесение Размеров Толщины Стен или Перекрытий

В окнах Плана этажа или Разреза можно нанести размер толщины стены или перекрытия одним щелчком мыши на контуре элемента.

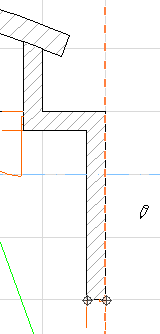

1.Активировав инструмент Линейный Размер, наведите курсор на линию контура стены.

2.Сделайте щелчок мышью для создания двух точек привязки размера.

3.Сделайте двойной щелчок курсором-молотком для указания места расположения размерной линии.

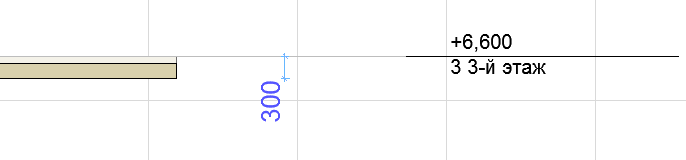

Таким же образом можно нанести размер толщины Перекрытия в окне Разреза.

При размещении последовательности маркеров, указывающих размер толщины многосекционной стены, будут показываться только те размерные узлы, которые располагаются на стенах, размещенных перпендикулярно размерной цепочке.

Нанесение Размеров Толщины Слоев Многослойных Элементов

Можно нанести размеры для каждого отдельного слоя многослойного элемента.

1.Активировав инструмент Размер, наведите курсор на линию контура слоя элемента.

2.Сделайте щелчок для размещения размера.

Обратите внимание на то, что только две стороны Стены (общая толщина Стены) и ядро имеют ассоциативные размеры.

Нанесение Размеров только для Несущих Слоев Стен и Перекрытий

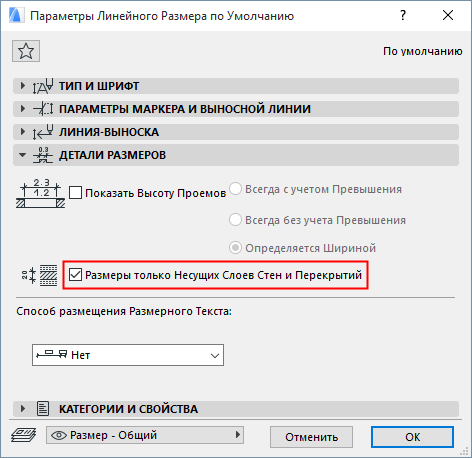

Активация этого маркера, расположенного в панели Деталей Размеров диалога Параметров Размеров, приводит к тому, что при нанесении одним щелчком мыши размеров толщины Стен (на Плане Этажа или в Разрезе) или толщины Перекрытий (в Разрезе) размерные точки создаются только для несущих слоев многослойных или профилированных элементов.

•На Плане Этажа размеры несущих слоев профилированных элементов располагаются вдоль сечения.

•В Разрезе размеры несущих слоев профилированных элементов располагаются вдоль габаритных контейнеров.

Если в результате редактирования многослойная или профилированная конструкция, лишается несущего слоя, то созданные для него размеры автоматически преобразуются в размеры полной толщины Стены/Перекрытия.

Примечание: Функции Автопроставляемые Внешние Размеры и Автоматическое проставление внутренних размеров также учитывают статус данного маркера при нанесении размеров Стен.

См. Автоматическое проставление внутренних размеров и Автоматическое проставление внешних размеров.
