Автоматическое проставление внутренних размеров

Открываемое по этой команде диалоговое окно содержит управляющие элементы проставления размеров колонн и многослойных или профильных (сложных) стен.

Примечание: Профилированные Колонны будут игнорироваться.

Воспользуйтесь командой Документ > Аннотация > Автопроставляемые Размеры > Внутренние Размеры, чтобы открыть этот диалог.

Выберите предпочитаемые варианты проставления размеров.

Укажите здесь способ проставления размеров колонн.

Центр колонны: Проставление размера относительно оси колонны.

Углы колонны: Проставление размера относительно конечных точек колонны.

Примечание: Круглые в сечении колонны всегда привязываются по центру, независимо от состояния этого маркера.

Многослойные и Профилированные элементы Используйте эти два маркера для определения того, как проставлять размеры относительно слоев сложных и профильных элементов.

•Размеры для каждого слоя. Каждый слой многослойного/профильного элемента должен иметь самостоятельный размер. (Если этот маркер не отмечен, то проставляется единственный размер по ширине всех слоев.)

•Размер только несущего слоя. Проставляются размеры только по тем слоям, которые являются несущими в многослойном/профильном элементе. Вы можете проставить размеры по каждому из несущих слоев, если отметите маркер Размеры для каждого слоя, или один размер по всем несущим слоям, если указанный выше маркер не отметите.

Примечание: Этот маркер имеет тот же эффект, что и маркер “Размеры только Несущего слоя Стен и Перекрытий” панели Деталей Размеров диалогового окна Параметров Линейного Размера. Таким образом, элементы, не имеющие ядра, будут игнорироваться.

См. Нанесение Размеров только для Несущих Слоев Стен и Перекрытий.

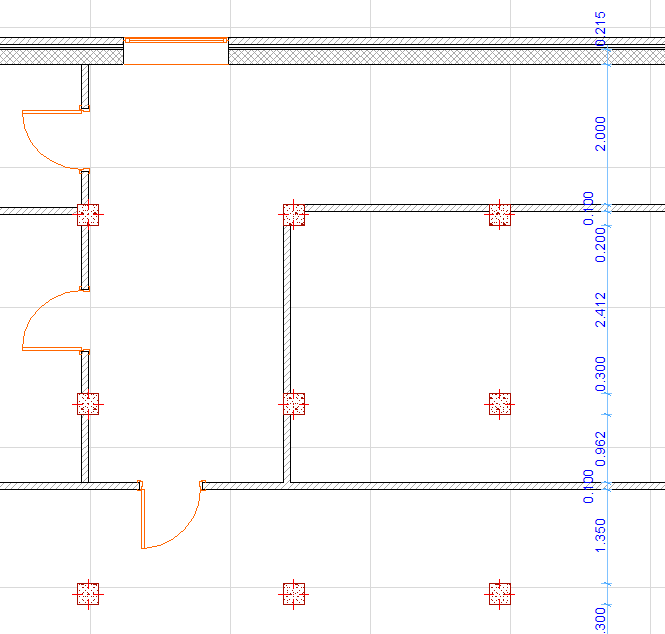

После выбора параметров и выхода из диалога начертите линию поперек выбранных элементов. Будут проставлены размеры относительно тех сторон стен, колонн, балок, перекрытий, крыш и 3D-сеток, которые пересекли линию или оказались перпендикулярными этой линии. Линия может состоять из несколько отрезков. Двойной щелчок завершает построение линии. Необходим еще один щелчок для указания места расположения размерной линии. После построения размеров проведенная линия исчезает.
