Механизм связанных модулей позволяет вставлять содержимое внешних файлов ARCHICAD (исходные файлы или источники) в текущий открытый проект (базовый файл). Таким образом, связанные модули позволяют размещать на плане этажа совокупность конструктивных элементов с помощью логического указателя (связи) на внешний исходный файл.

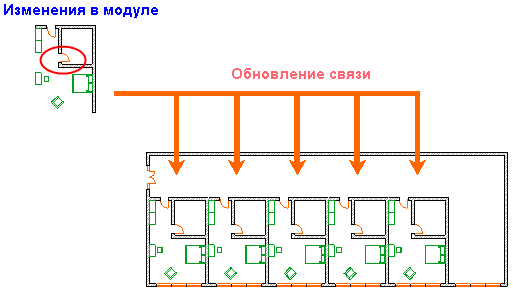

Связанные модули могут использоваться, например, для оперирования повторяющимися структурами зданий типа гостиниц или офисных сооружений, которые имеют большое количество идентичных помещений. Если такие помещения размещаются в проекте как файл связанных модулей, то все они изменяются в проекте одновременно посредством изменений, вносимых в исходный файл модуля. Более того, одни и те же конструкции могут использоваться во многих проектах. Этот подход, в частности, предоставляет возможность разделять большие проекты на более мелкие, которыми намного легче управлять.
Исходный файл модуля может быть индивидуальным проектом, проектом Teamwork (с той же версией ARCHICAD, что и тот, в котором размещается проект) или файл модульного типа из ARCHICAD 12 или более поздней версии.
Чтобы использовать в качестве источника связи индивидуальный проект более старой версии, следует сначала открыть и сохранить этот файл в ARCHICAD 12 или более поздней версии.
Для использования проекта Teamwork в качестве источника связи его сначала следует переместить в ARCHICAD 13 или более позднюю версию.
Для получения информации о наследуемом режиме при миграции проектов см. Руководство по Осуществлению Миграции в ARCHICAD 20.
•Базовый файл может включать любое количество связей.
•Содержимое модуля может быть обновлено по команде, если изменился связанный исходный модуль.
•Эти элементы связанного модуля включаются в базовый проект, это означает, что если даже связанный исходный файл не является в текущий момент доступным, тем не менее, модули все же присутствуют и видны. Они просто не могут быть обновлены в том случае, если отсутствует исходный файл, на который делается ссылка.

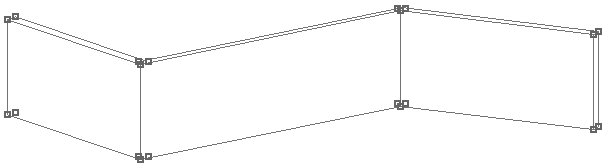

•Элементы, принадлежащие выбранному модулю, отмечаются в своих узловых точках пустотелыми квадратиками. Если выбрано несколько модулей, то их точки выбора окрашиваются в разный цвет, чтобы можно было их различать.
•В проекте может быть размещено много экземпляров одной и той же связи; любой экземпляр представляет собой отдельный модуль; параметры размещения каждого экземпляра могут отличаться, даже если они имеют общий источник связи.
•При использовании параметра Основного ID в диалоге Размещения Модуля, этот ID присваивается каждому конструктивному элементу Связанного Модуля в качестве расширения собственного ID Элемента. В результате все элементы модуля имеют уникальные ID.
Для получения дополнительной информации см. Основной ID.
•Модуль может быть отредактирован только как единая сущность (аналогично библиотечным элементам или группам). Он не может быть разгруппирован и его элементы нельзя редактировать до тех пор, пока он остается частью размещенного модуля.

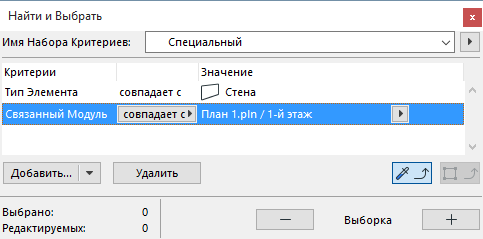

•Вы можете использовать команду Найти и выбрать для нахождения элементов модуля по связи.
Для получения дополнительной информации см. Поиск и Выбор Элементов.
•Манипулирование (модификация, обновление, удаление) связью оказывает воздействие на все размещенные модули, ассоциированные с ней.
Интерпретация данных исходного файла
Связанные модули предназначены строго для передачи данных с одного плана этажа на другой. Это означает, что в основном файле появятся только те элементы, которые имеются на плане этажа исходного файла.
•Элементы с верхней привязкой, установленной в исходном файле, при размещении в качестве модуля, могут интерпретироваться двумя способами: они могут быть подогнаны по высоте к этажам основного файла или же сохранить собственные исходные высоты, и интерпретироваться как “не связанные”.
См. Диалоговое окно Размещение модуля.
•При размещении модуля опускаются маркеры и содержимое окон разрезов/фасадов/внутренних видов и 3D-документов, а также камеры всех типов.
•Элементы, привязанные в качестве части файла .mod, сохраняют свои параметры IFC.
•Элементы связанной библиотеки. Размещение модуля не предполагает импорта элементов связанной библиотеки. Убедитесь, что используемые в исходном файле библиотечные элементы также доступны в базовом файле. Для этого используйте одну из следующих возможностей:
•используйте одни и те же библиотеки как в исходном файле, так и в базовом;
•добавьте библиотеки исходного файла к библиотекам базового файла

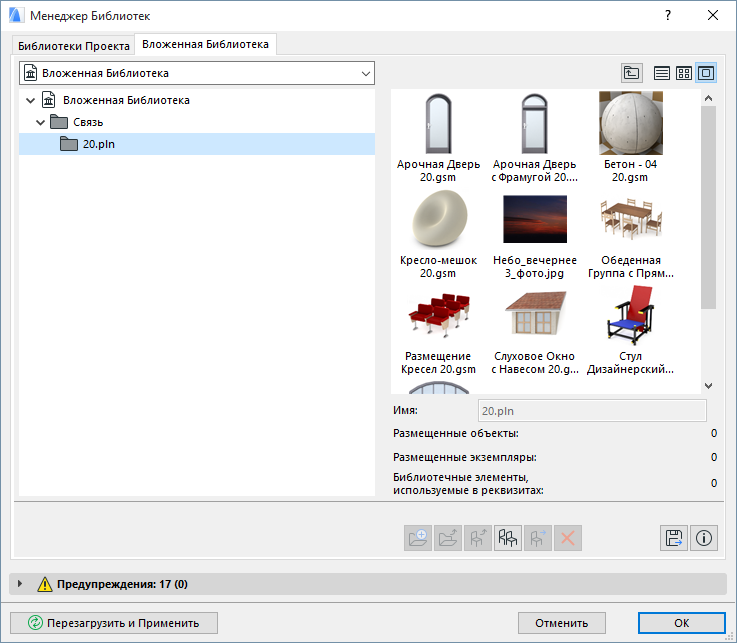

•Элементы вложенной библиотеки. Размещение модуля приводит к добавлению всей вложенной библиотеки исходного файла во вложенную библиотеку того файла, в котором размещается модуль. Вновь добавленная вложенная библиотека приводится в Вашем менеджере библиотек внутри автоматически созданной папки Связи Вашей вложенной библиотеки. В этой папке каждый исходный файл связи приводится отдельно вместе со всеми своими вложенными объектами. Эти объекты будут обновляться в Вашем базовом проекте, если они обновляются в исходном проекте.
Внимание: НЕ рекомендуется размещать любые такие объекты в Вашем проекте поодиночке. Эти объекты будут удаляться из вложенной библиотеки, если связанный модуль удаляется из проекта, или если удаляются все размещенные экземпляры модуля. (Вы обнаружите такие удаления после повторного открытия базового файла.)
•Этажи. При создании модуля, содержащего многоэтажные элементы, или включающего несколько этажей, предоставляется возможность включить в модуль все этажи или только элементы выбранных этажей.
Для получения дополнительной информации см. Размещение модуля из многоэтажного файла.
•Цвета перьев. Установки текущего проекта будут применены к модулю.
•Покрытия, Типы линий, Образцы штриховок и Многослойные конструкции: Если элементы связанного модуля используют реквизиты, которые имеют такие же имена, как и реквизиты текущего проекта, то они будут использовать реквизиты основного файла. Если же в основном файле отсутствует покрытие, тип линии, образец штриховки или многослойная конструкция с таким же именем, то в него будет добавлен соответствующий реквизит. Однако, если реквизит входит в базовый файл, то он не будет обновляться в связи с обновлением такого же реквизита в исходном файле.
Примечание: Импортируемые из связанных модулей реквизиты размещаются в проекте на постоянно, то есть они не будут удалены при удалении связей или модулей.
Файлы модулей - это упрощенные файлы проектов ARCHICAD (с расширением .mod). Они могут содержать Вложенные объекты, но в них отсутствуют Разрезы/Фасады/Развертки, Рабочие Листы/Детали, 3D-документы, информация о Библиотеках и параметрах рабочей среды. Набор реквизитов таких файлов ограничивается только параметрами элементов, использованных в модулях. В связи с этим файл .mod намного меньше файла .pln.
Внимание: Если Вы откроете файл .mod и добавите чертежные элементы в его окно разреза (или фасада/ рабочего листа/детали/3D-документа), то эти изменения будут потеряны при сохранении файла .mod.
Унаследованные связи из исходных файлов старых версий (ARCHICAD 11 и раньше)

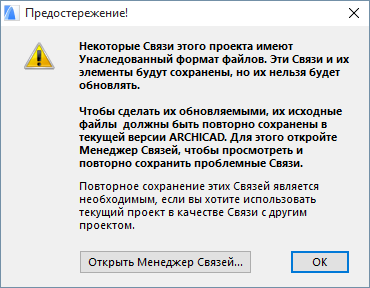

При открытии проекта, содержащего связанные модули с исходными файлам из версии ARCHICAD 11 или более ранней, ARCHICAD выведет предупреждающее сообщение о наличии унаследованных (устаревших) файлов с указанием, как произвести обновление таких модулей в текущем ARCHICAD :
Для ознакомления с переводом (миграцией) унаследованных связей см. Руководство по Осуществлению Миграции в ARCHICAD 20 .
Связанные модули в Teamwork
См. Связанные модули и XREF в Teamwork.
Связывание данных IFC
Вы не можете непосредственно связать файл IFC с ARCHICAD. Тем не менее, если Вы связываете файл проекта, который содержит данные, открытые или объединенные из файла IFC, многие их ключевых свойств IFC элементов будут включены в связь, так как они определены в качестве составных частей элементов ARCHICAD: они будут включать классификацию элементов по конструктивной функции, расположению и/или типу элемента IFC; а также определения их профиля и покрытия.
Для получения дополнительной информации относительно использования данных IFC см. Работа с IFC.
