Создание Гипермоделей BIMx при помощи Мастера Публикации

Используйте этот метод (Файл > Опубликовать гипермодель BIMx) для создания нового Набора Издателя Гипермодели или повторной публикации уже существующего.

Для начала настройте подходящее отображение модели 3D-окне, которое станет основой Гипермодели.

Вы можете выбрать на Плане Этажа одну из камер, если вам требуется включить их расположение в галерею модели BIMx.

1.Воспользуйтесь командой Файл > Опубликовать Гипермодель BIMx.


2.В открывшемся диалоге выберите Создание нового набора издателя.

3.Выберите метод публикации: Загрузить на Сайт Передачи Моделей BIMx или Сохранить файл.

•Выбор варианта Загрузки на Сайт Передачи Моделей BIMx позволяет загрузить файл на сайт bimx.graphisoft.com. (Перед использованием сайта необходимо зарегистрироваться.)

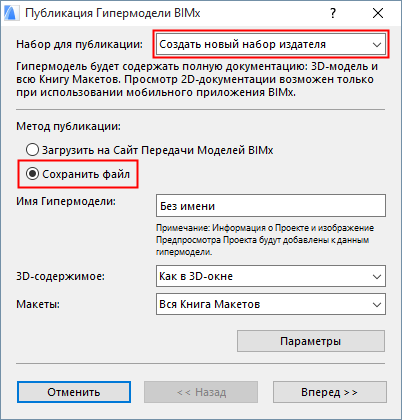

CreateNewPublisherSet_Upload.png               CreateNewPublisherSet_Save.png

4.Имя Гипермодели: Данное поле позволяет изменить название файла Гипермодели.

Примечание: Гипермодель будет содержать Информацию о Проекте ARCHICAD и изображение Предпросмотра Проекта.

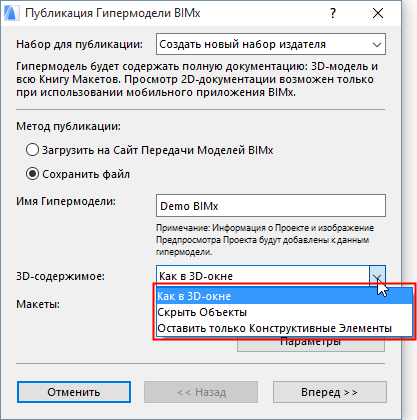

5.3D-содержимое: Выберите способ фильтрации 3D-модели:

•Как в 3D-окне: В этом случае используется текущий вид 3D-окна

•Варианты  Скрыть Объекты и Оставить только Конструктивные Элементы предназначены для ограничения количества элементов и уменьшения размеров модели. Это может быть важно при невысокой производительности мобильного устройства, на котором предполагается просматривать Гипермодель.

См. также BIMx: замечания относительно Размера модели, Текстур и Теней.


6.Макеты: Выберите вариант включения Макетов в Гипермодель: Вся Книга Макетов; Без Макетов; или выбранный поднабор.


 Команда  Выбрать Поднабор позволяет указать нужный Поднабор Книги Макетов.


Примечание: При использовании мастера для создания нового Поднабора Издателя, возможность индивидуального добавления или удаления макетов отсутствует. Чтобы сделать это, необходимо воспользоваться Издателем-Организатором.

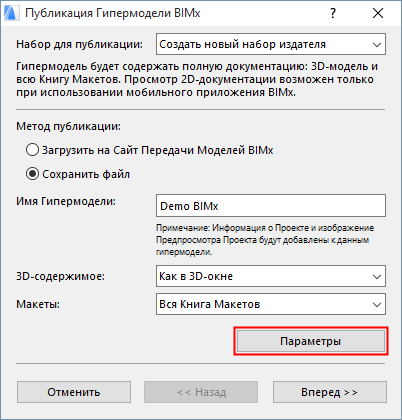

7.Нажмите кнопку Параметры, чтобы открыть диалог Параметров Экспорта BIMx.


Для получения подробной информации см. Шаг 3. Настройка Параметров Экспорта BIMx.

8.Нажмите кнопку Начало.

9.Настройте параметры в соответствии с выбранным способом публикации (Загрузка на Сайт или Сохранение).

•При загрузке Гипермодели BIMx:


•Выберите пространство выгрузки модели: Публичный Домен или Личную Папку. При выборе Личной Папки можно ограничить доступ к файлу паролем.

•При сохранении Гипермодели BIMx:


•Укажите путь сохранения файла.

•Активация маркера Запустить BIMx после сохранения приводит к автоматическому открытию сохраненной модели BIMx в приложении BIMx Viewer для Настольных Компьютеров.

10.Нажмите на кнопку Опубликовать.

Для получения подробной информации см. Шаг 4: Процесс Публикации.
