Каталог элементов с данными IFC

Используйте интерактивный каталог элементов ARCHICAD для получения сведений о данных IFC, присвоенных элементам текущего проекта.

См. Интерактивный каталог.

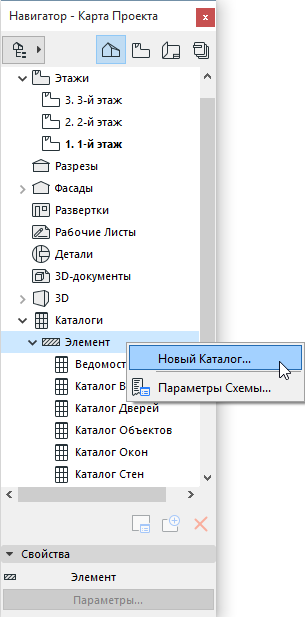

Самый быстрый способ создания нового каталога элементов - это использование команды Новый каталог контекстном меню, открываемом при щелчке правой клавишей мышки на элементе “Каталоги” в навигаторе.

Как и при использовании диалога Найти и Выбрать (см. предыдущий раздел), вы можете использовать IFC-данные в качестве критериев элементов при создании Интерактивных Каталогов.

В панели Поля каталога Вы можете использовать следующие данные IFC:

•Тип IFC (находится в списке параметров Общих Данных, который становится доступен при нажатии кнопки Добавить Поля). В каталог будут включены IFC-эквиваленты Классификации Элементов.

См. Классификация.

•Назначение IFC, например, Группа IFC.

См. Назначения IFC.

•Тип Продукта IFC, например, IfcColumnType.

См. Тип Продукта IFC.

•ARCHICAD IFC ID (IFC-реквизит Globalid, назначаемый в ARCHICAD автоматически для каждого элемента)

•Внешний IFC ID (IFC-реквизит Globalid, назначаемый элементам в процессе IFC-импорта)

См. Функции импорта.

•Любые другие IFC-данные (Реквизиты, Свойства и Ссылки на Классификацию), присутствующие в проекте (воспользуйтесь командой Свойства IFC, расположенной в выпадающем списке Добавления Полей).

Использование данных критериев ничем не отличается от процесса, описанного для диалога Найти и Выбрать.

См. Поиск и выбор элементов по данным IFC.

Здесь также можно производить выбор многих элементов; и если Вы выбрали набор свойств, то все его свойства добавляются в виде отдельных элементов.

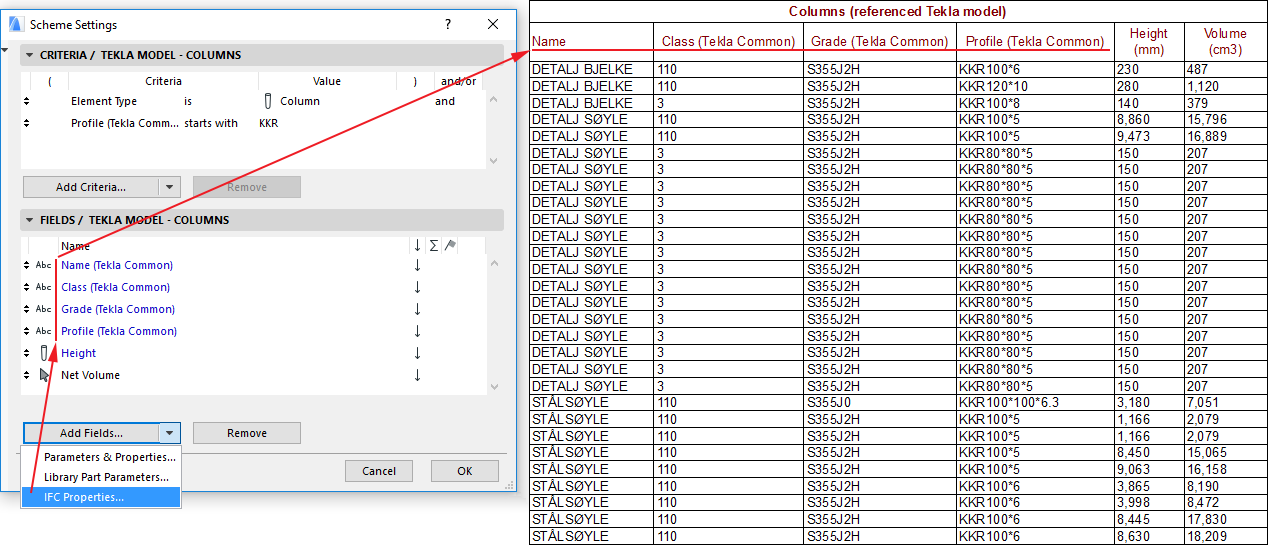

Выбор поля для нового каталога также прост. Используйте “Свойства IFC”, чтобы открыть диалоговое окно, содержащее доступные данные IFC. “Тип IFC”, “Назначение IFC”, “Тип Продукта IFC” и элементы IFC ID располагаются в списке параметров “Общих Данных”. При выходе из диалога Параметров схемы по кнопке OК, программа автоматически генерирует каталог с элементами отобранных полей и их значениями.

Примеры:

•Список всех колонн и балок вместе с их специальными покрытиями, профилями и Свойствами IFC, которые были объединены в IFC форму из конструктивной модели.

•При выборе “Назначения IFC” в качестве параметра для Поля Каталога, таблица будет содержать список (в нередактируемом виде) всех этих Назначений IFC (их ветвей), которым принадлежат элементы. Если элемент имеет несколько Назначений, то все они будут перечислены с разделением знаком “;”.

•Если Вы хотите создать список данных элемента по параметру “Тип продукта IFC”, таблица Каталога будет содержать две колонки: “Тип Продукта IFC - Тип” (например, ‘IfcWallType’ и “Тип Продукта IFC - Имя”) (Имя Реквизита Типа Продукта IFC).
