Параметры Навесной Стены: Страницы Рам (Обвязка, Основной Профиль, Дополнительный Профиль)
Каждый Класс Рам (Обвязки, Основного Профиля, Дополнительного Профиля) имеет свои собственные параметры.
В Навесных Стенах Системные Параметры, настраиваемые на страницах Рам, определяют параметры по умолчанию, используемые для каждого Класса Рам. Нажмите кнопку Соответствие Всех Классов Рам Текущим Параметрам, чтобы применить настройки текущей Страницы Рамы для двух остальных классов Рам.
Практически все элементы управления, присутствующие здесь, доступны и в диалоге Параметров Инструмента Рама. Диалоговое окно Параметров Инструмента Рама доступно только в режиме Редактирования Навесной Стены. Выпадающее меню Класс позволяет применить для выбранной Навесной Стены параметры Рам Системного уровня или настроить Рамы Обвязки, Основного и Дополнительного Профилей. Изменение любых настроек в диалоге Параметров Инструмента Рама приводит к автоматическому назначению Рамам "Специального" Класса.
Параметры Навесной Стены: Страницы Рам: Панель Тип и Форма Рамы

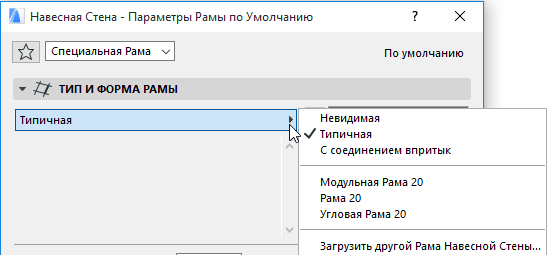

Выберите из выпадающего меню Тип Рамы.
Здесь доступны два предварительно определенных Типа Рам:

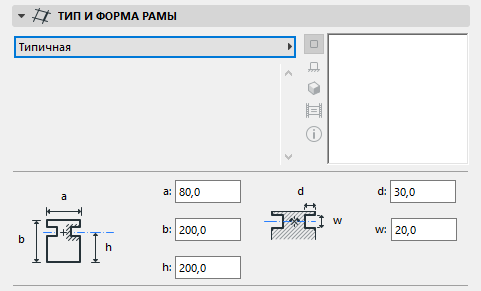

•Типичная

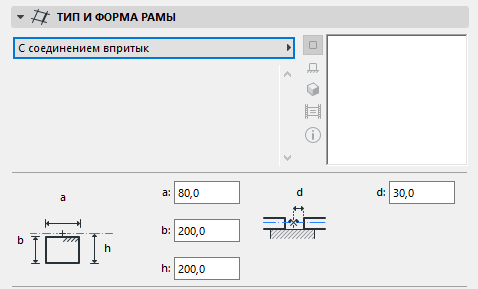

•С Соединением Впритык.
Расположенные ниже геометрические параметры зависят от выбранного Типа Рамы.
b: Глубина Профиля Рамы.
h: Расстояние между внутренней поверхностью Профиля Рамы и Опорной Поверхностью. Центральные линии Панелей размещаются на Опорной Поверхности.
d: Глубина паза крепления Панели.
w: Ширина паза крепления Панели.
Для получения дополнительной информации о Приоритете Пересечения Рам, см. Пересечения Рам Навесных Стен.
Параметры Навесной Стены: Страницы Рам: Панель Специальные Параметры

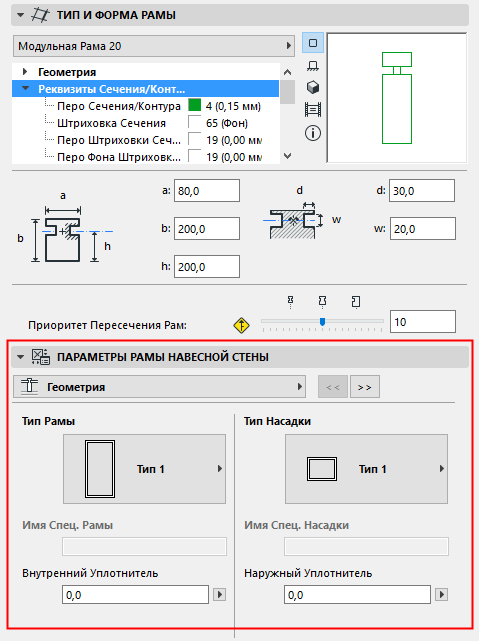

Эта панель становится доступна при выборе GDL-объекта Рамы, содержащего скрипт интерфейса пользователя.
Для использования в окнах Плана Этажа и Разреза реквизитов линии/пера сечения GDL-объекта следует активировать маркер Заменить Реквизиты Типа Рамы в панели Отображение на Плане и в Разрезе диалога Параметров Навесной стены.
Параметры Навесной Стены: Страницы Рам: Панель Модель
Эта панель предназначена для управления 3D-отображением Навесной Стены.
•Если рамы являются GDL-объектами, то используются реквизиты покрытия, назначенные в GDL-скрипте.
•При использовании типичной встроенной рамы или рамы, не имеющей скрипта интерфейса пользователя, покрытие определяется Строительным Материалом.
Замена Покрытия: Это выпадающее меню позволяет заменить покрытие данного класса рам.
•Для замены покрытий необходимо деактивировать маркер Использовать Покрытие Строительного Материала Рамы.
Параметры Навесной Стены: Страницы Рам: Панель Категорий и Свойств
