Параметры Навесной Стены: Параметры Панелей (Основной и Дополнительной)

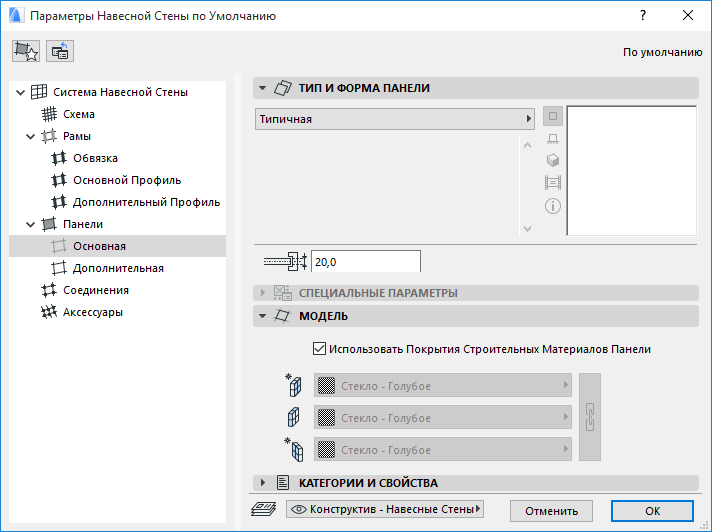

В Навесных Стенах Системные Параметры, настраиваемые на страницах Панелей, определяют параметры по умолчанию, используемые для каждого Класса Панелей (Основной и Дополнительной). Нажмите кнопку Соответствие Всех Классов Панелей Текущим Параметрам, чтобы применить настройки текущей Страницы Панели для Панелей другого класса.

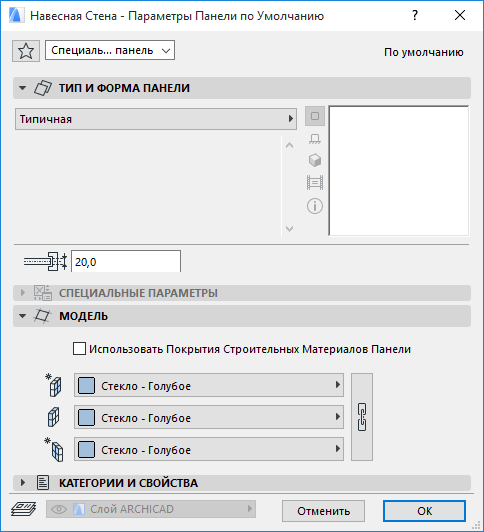

Практически все элементы управления, присутствующие здесь, доступны и в диалоге Параметров Инструмента Панель. Диалоговое окно Параметров Инструмента Панель доступно только в режиме Редактирования Навесной Стены. Выпадающее меню Класс позволяет применить для выбранной Навесной Стены параметры Панелей Системного уровня или настроить Основные и Дополнительные Панели. Изменение любых настроек в диалоге Параметров Инструмента Панель приводит к автоматическому назначению Панелям "Специального" Класса.
Параметры Навесной Стены: Страницы Панелей: панель Тип и Форма Панели
Выберите Тип Панели для текущего класса Панелей Навесной Стены:
•Предварительно настроенная Типичная Панель. Ось этой Панели всегда совпадает с Опорной Поверхностью, то есть, половина ее толщины располагаться снаружи, а половина - внутри.
•GDL-объект (например, Специальная Панель НС).
Для Типичной Панели единственным параметром является ее толщина.
Панели, являющиеся GDL-объектами, имеют множество параметров, перечень которых зависит от выбранного объекта.

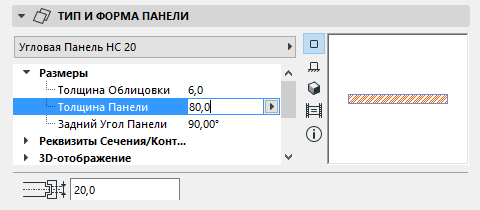

Параметр Толщина Панели определяет общую толщину Панели. Отдельное поле Толщина Крепления относится к толщине той части панели, которая вставляется в Раму.
Некоторые Панелей, являющиеся GDL-объектами, представляют собой двери и окна Навесных Стен: например, Двупольная Дверь НС.
См. Размещение Панелей Окон и Дверей.

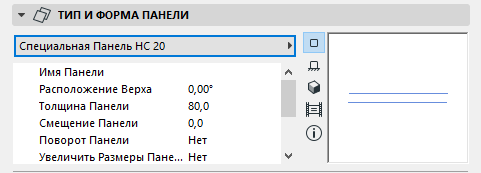

Объект "Специальная Панель НС" следует использовать для размещения специальных панелей, смоделированных в ARCHICAD и сохраненных в качестве объектов Панелей Навесных Стен.
Для получения дополнительной информации о создании специальных GDL-объектов Панелей см. Создание специальных компонент для дверей, окон и навесных стен.
Параметры Навесной Стены: Страницы Панелей: панель Специальные Параметры

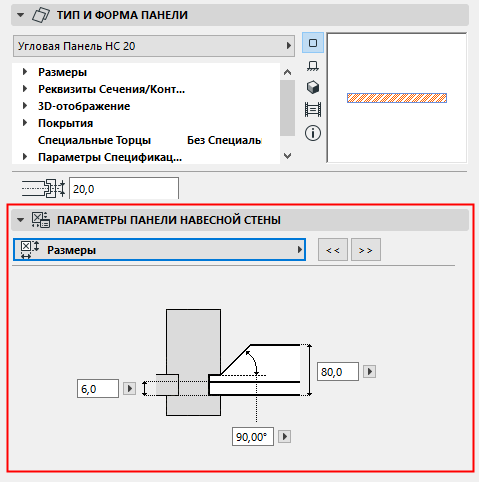

Эта панель становится доступна при выборе GDL-объекта Панели, содержащего скрипт интерфейса пользователя.
Для использования в окнах Плана Этажа и Разреза реквизитов линии/пера сечения GDL-объекта следует активировать маркер Заменить Реквизиты Типа Панели в панели Отображение на Плане и в Разрезе диалога Параметров Навесной стены.
Параметры Навесной Стены: Страницы Панелей: Панель Модель
Эта панель предназначена для управления 3D-отображением Навесной Стены.
•Если панели являются GDL-объектами, то используются реквизиты покрытия, назначенные в GDL-скрипте.
•При использовании типичной встроенной панели или панели, не имеющей скрипта интерфейса пользователя, покрытие определяется Строительным Материалом.
Замена Покрытия: Это выпадающие меню предназначено для замены покрытий внутренней, наружной и торцевой поверхностей панелей данного класса.
•Для замены покрытий необходимо деактивировать маркер Использовать Покрытия Строительных Материалов Панели.
Параметры Навесной Стены: Страницы Панелей: Панель Категорий и Свойств
